Автомобили с кузовом «седан»
Снятие
1. Поднимите крышку багажника.
2. Сместите обивку багажника над левым задним фонарем и отсоедините штекер фонаря освещения багажника.
3. Отсоедините шланг выключателя центрального замка, закрепленный на шарнире крышки, если автомобиль оборудован центральным замком.
4. Снимите упорные шайбы с газонаполненного амортизатора крышки багажника и отсоедините его от крышки.
5. Попросите помощника поддержать крышку и выверните с левого и правого шарниров крышки по два болта.
6. Снимите крышку. При необходимости шарнир можно отсоединить от кузова.
Пригонка
Цель пригонки крышки багажника — добиться одинаковых зазоров с левой и правой сторон багажника (примерно 4-5 мм).
Пригонка выполняется после ослабления болтов крепления шарнира на крышке багажника.
Кроме того, крышка багажника должна располагаться вровень с рядом находящимися деталями кузова. Пригонка по высоте выполняется после ослабления болтов крепления шарниров крышки на кузове.
Если крышка качается или плохо закрывается, то её положение можно отрегулировать упорными буферами с левой и правой сторон на нижней стороне крышки.
7. Ослабьте болт крепления буфера и сместите буфер вверх или вниз и снова затяните болт. Буферы стоят правильно, если закрытая крышка стоит без напряжений.

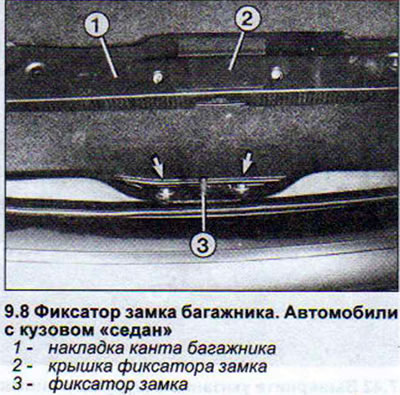

8. Убедитесь, что крышка хорошо закрывается. При необходимости отрегулируйте положение фиксатора замка на багажнике. Для этого необходимо ослабить оба болта крепления фиксатора. Сам фиксатор закрыт накладкой, в которой имеется крышка, закрепленная двумя шурупами и обеспечивающая доступ к фиксатору (см. иллюстрацию).
Блок фар на крышке багажника должен отстоять от фонарей на кузове примерно на 8 мм. Этого можно добиться смещением блока фар в удлиненных отверстиях болтов крепления.
Замок крышки багажника — снятие
9. Поднимите крышку багажника.

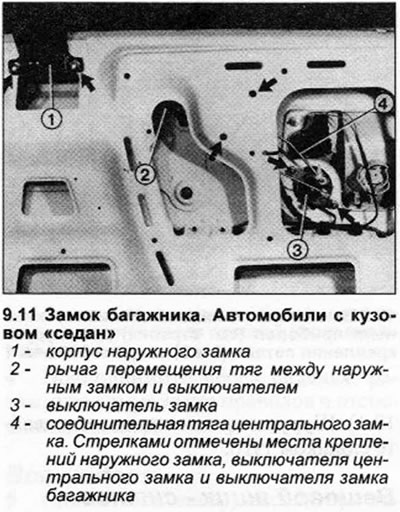

10. Снимите обивку крышки, чтобы обеспечить доступ к деталям замка. И Снимите выключатель замка. Для этого отверните зажим на тяге привода и отсоедините тягу (см. иллюстрацию).
12. Отсоедините штекер центрального замка.
13. Отверните две гайки и извлеките выключатель.
14. Снимите корпус наружного замка. Для этого отсоедините тяги привода от выключателя и отсоедините штекер.
15. Отверните две шестигранных гайки крепления корпуса и снимите корпус наружного замка.
При установке откорректируйте длину тяги привода к выключателю замка. Для этого нажмите на кнопку перемещения тяг, чтобы колена тяги сложились. Не закрывая крышку багажника, поставьте собачку замка в положение «Закрыто».
16. Вставьте в отверстие замка сверло на 6 мм, чтобы зафиксировать собачку в положении «Закрыто».
17. Откорректируйте длину тяги привода и извлеките сверло.
