Карбюратор Keihin-I
Карбюратор Keihin-ll

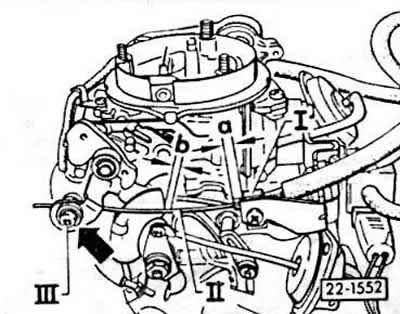

Привинтить приводе 10 мм пропуском -а- в зажиме -1- на держателе.
Вставить привод воздушной заслонки -II- в зажим -III-.
Надавить рычаг воздушной заслонки в направлении стрелки до упора, воздушная заслонка полностью открыта. В этом положении полностью затянут зажимной болт -III-.
Проверить, чтобы привод воздушной заслонки на карбюраторе двигался полностью до упора.
Полностью вытянуть привод воздушной заслонки на передней панели. Воздушная заслонка должна полностью открыться.
При полностью открытой воздушной заслонки между рычагом дроссельной заслонки и упорами рычага дроссельной заслонки должен быть небольшой воздушный зазор -b-.
