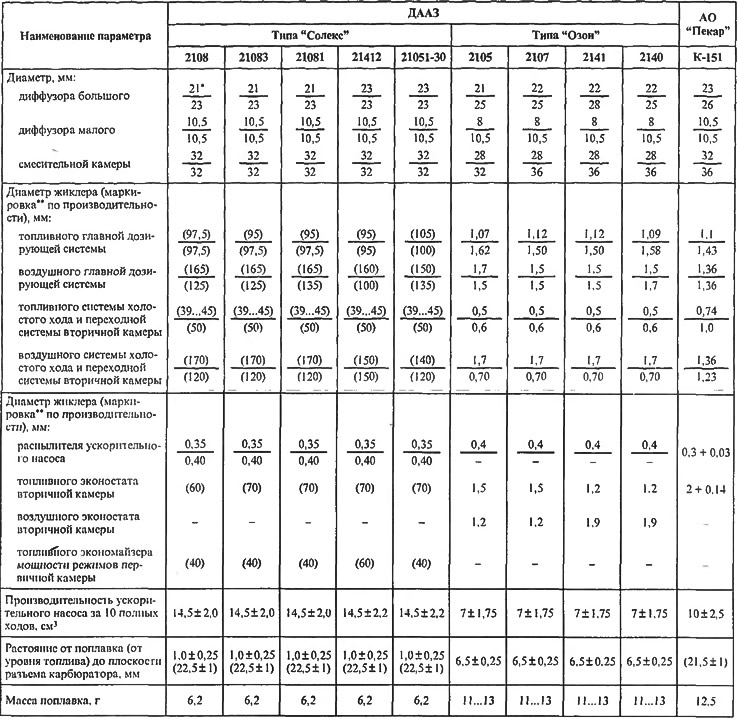

Основные параметры карбюраторов
Примечания:
* В значениях параметров, указанных дробью, в числителе приводится значение для первичной камеры карбюратора, в знаменателе - для вторичной.
** Маркировка жиклера по производительности соответствует величине его пропускной способности в см³/мин. Данные о соответствии диаметров калиброванных отверстий жиклеров их пропускной способности приведены в табл. П2.
| Диаметр жиклера, мм | 0,45 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 | 0,75 | 0,80 | 0,85 | 0,90 | 0,95 | 1,00 | 1,05 | 1,10 | 1,15 | 1,20 |
| Пропускная способность, см³/мии | 35 | 44 | 58 | 63 | 73 | 84 | 96 | 110 | 126 | 143 | 161 | 180 | 202 | 225 | 245 | 267 |
| Диаметр жиклера, мм | 1,25 | 1,30 | 1,35 | 1,40 | 1,45 | 1,50 | 1,55 | 1,60 | 1,65 | 1,70 | 1,75 | 1,80 | 1,85 | 1,90 | 1,95 | 2,00 |
| Пропускная способность, см³/мин | 290 | 315 | 340 | 365 | 390 | 417 | 444 | 472 | 500 | 530 | 562 | 594 | 627 | 660 | 695 | 730 |
