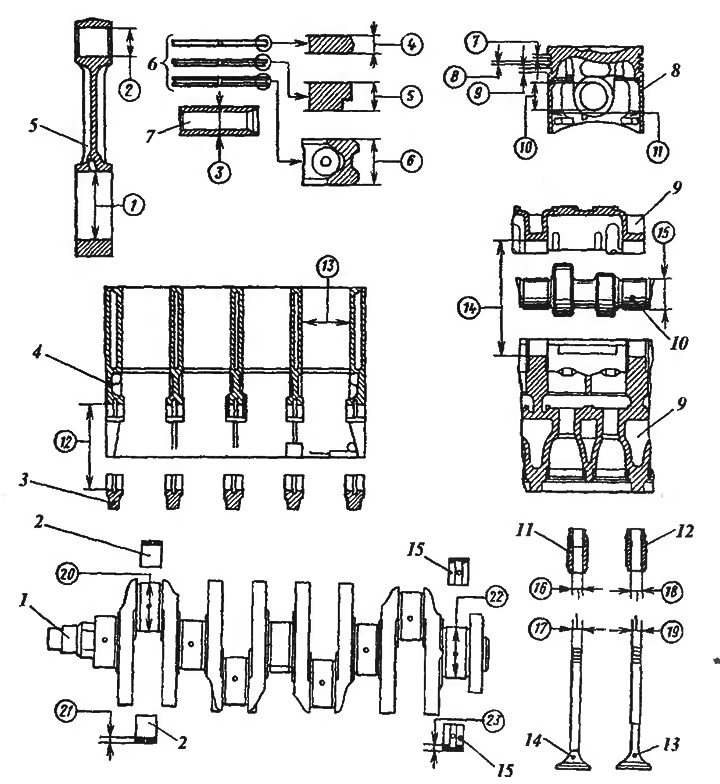

Рис. 298. Размеры основных сопряженных деталей двигателя: 1 - коленчатый вал; 2, 15 - полукольца вкладышей соответственно шатунных и коренных подшипников коленчатого вала; 3 - крышка коренного подшипника; 4 - блок цилиндров; 5 - шатун; 6 - поршневые кольца; 7 - поршневой палец; 8 - поршень; 9 - головка блока; 10 - распределительный вал; 11, 12 - направляющие впускного и выпускного клапанов; 13, 14 - выпускной и впускной клапаны; (1) - (23) обозначения размеров деталей

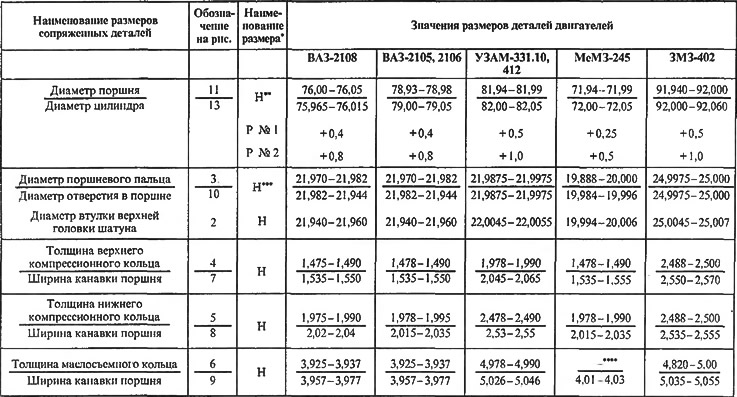

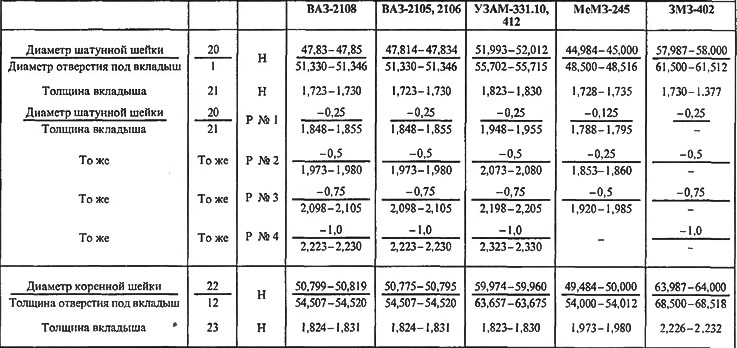

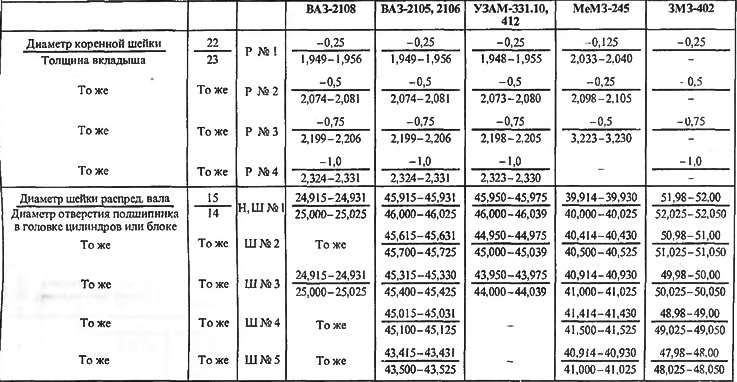

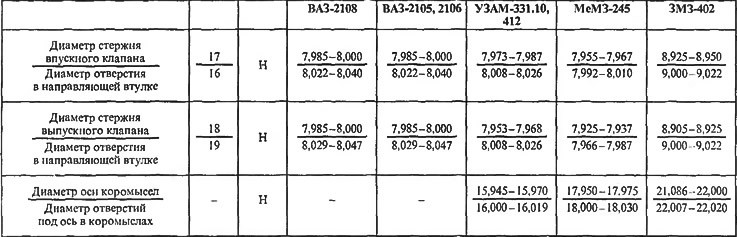

Таблица П1. Размеры основных сопряженных детален двигателей, мм
Примечания:
* Наименования размеров обозначены в таблице буквами: Н - номинальный размер, Р- ремонтный размер, Ш - диаметр шейки.
** Номинальный размер при изготовлении разбит на 5 групп (А, Б, В, Г, Д) с чередованием через 0,1 мм и соответствующей маркировкой на поршне и блоке (гильзе) цилиндров.
*** Номинальный размер при изготовлении разбит на 3 группы через 0,5 мм с маркировкой краской.
**** Маслосъемное кольцо сборное из стальных дисков, осевого и радиального расширителей.
