К20. Реле топливного насоса

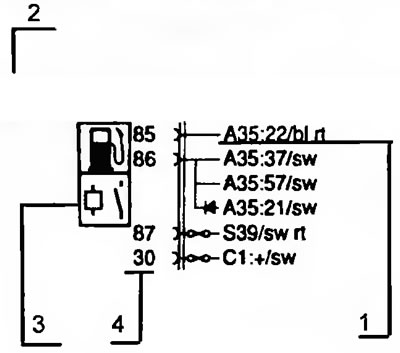

1. Адресный код
Адресный код определяет назначение и цвет провода, идущего к клемме другого компонента, внутри электросистемы.
Код компонента указывает на компонент, к которому провод присоединен на другом конце.
Код клеммы показывает маркировку клеммы.
Цветовой код показывает цвет(а) в соответствии с ключом.
Цветовой код
bl | синий |
br | коричневый |
el | кремовый |
ge | желтый |
gn | зеленый |
gr | серый |
nf | бесцветный |
og | оранжевый |
rs | розовый |
rt | красный |
sw | черный |
vi | фиолетовый |
ws | белый |
hbl | светло-синий |
hgn | светло-зеленый |
rbr | каштановый |
2. Код компонента и описание
Код компонента состоит из буквы и цифры. Буква определяет группу компонента, а номер указывает на определенный компонент.
Каждый код компонента сопровождается описанием для простоты определения.
3. Графический символ
Графический символ используется для дополнительной идентификации компонента и состоит - если возможно - из символов, соответствующих стандартам ISO и DIN.
4. Код клеммы
Код клеммы определяет действительную маркировку клеммы, позволяющую найти ее на компоненте. Маркировка обычно соответствует стандарту DIN.
Многие много-полюсные разъемы имеют обозначение в виде цифрового ряда.
Не все клеммы имеют маркировку, особенно это относится к простым компонентам с ограниченным количеством разъемов.

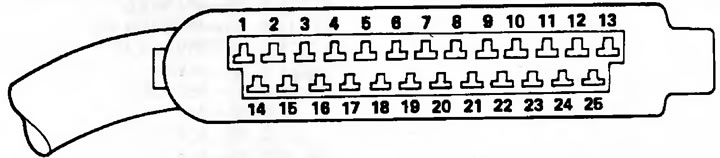

Разъем Электронного Блока Управления
Audi 80 (Pierburq 2ЕЕ)

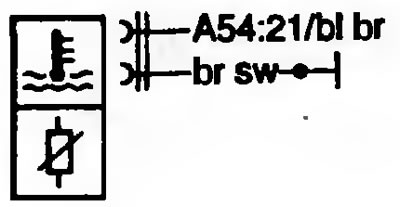

А4. Электронный блок управления зажиганием | В4. Датчик температуры охлаждающей жидкости |

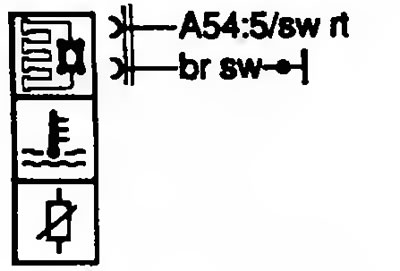

В72. Лямбда датчик | В107. Датчик температуры во впускном коллекторе |

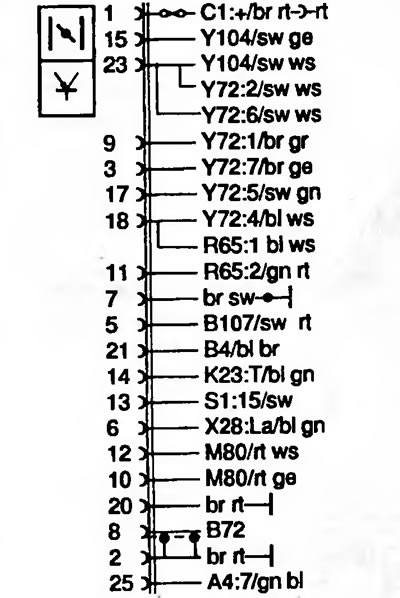

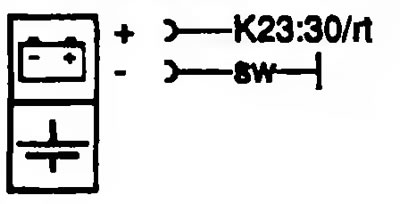

А54. Блок управления карбюратором | C1. Аккумулятор |

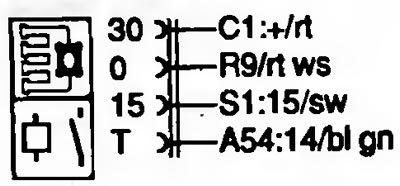

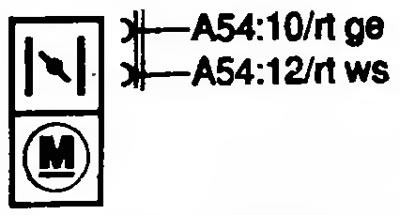

К23. Реле устройства предварительного подогрева впускного коллектора | M80. Регулятор положения воздушной заслонки |

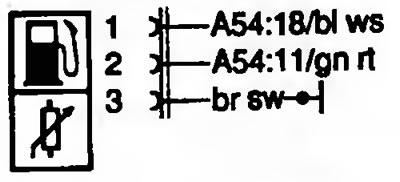

R9. Устройство подогрева впускного коллектора | R65. Потенциометр дроссельной заслонки |

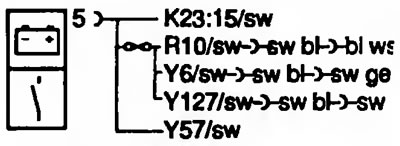

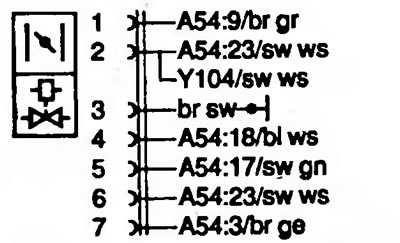

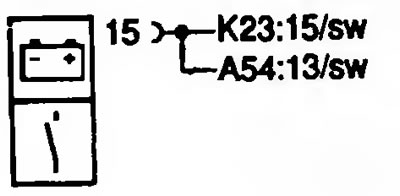

S1. Пусковые контакты замка зажигания | V72. Позиционер дроссельной заслонки |

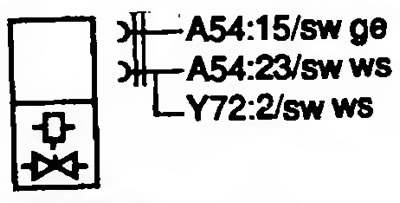

V104. Электромагнитный клапан угольного фильтра адсорбера (импульсный) |
Audi 80 (Keihin II)

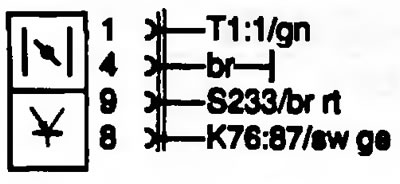

A5.4 Блок управления карбюратором | С1. Аккумулятор |

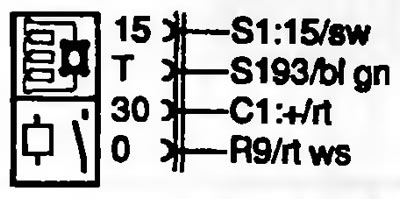

К23. Реле устройства предварительного подогрева впускного коллектора | R9. Устройство подогрева впускного коллектора |
R10. Обогреватель канала дроссельной заслонки | S1. Выключатель зажигание/стартер |

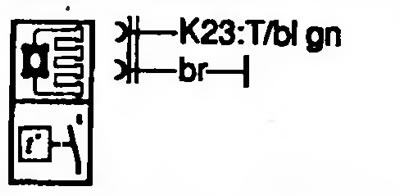

S193. Термовыключатель устройства предварительного подогрева впускного коллектора | S233. Датчик режима торможения двигателем (режим ПХХ) |
Y6. Обводной воздушный отсечной клапан | Y57. Электромагнитный клапан отсечки подачи топлива (ПХХ) |
Y127. Клапан главного жиклера |
