Оглавление: AUDI 80 1,6/1,8 Pierburg 2Е2 1983-86 ↓ AUDI 80 1,6 Pierburg 2ЕЕ 1987-91 ↓ AUDI 80/100 1,8 Keihin 26-30 DC… ↓ AUDI 100 1,9 Keihin 1982-84 ↓ AUDI 80 1,6 Zenith 1ВЗ 1979-83 ↓

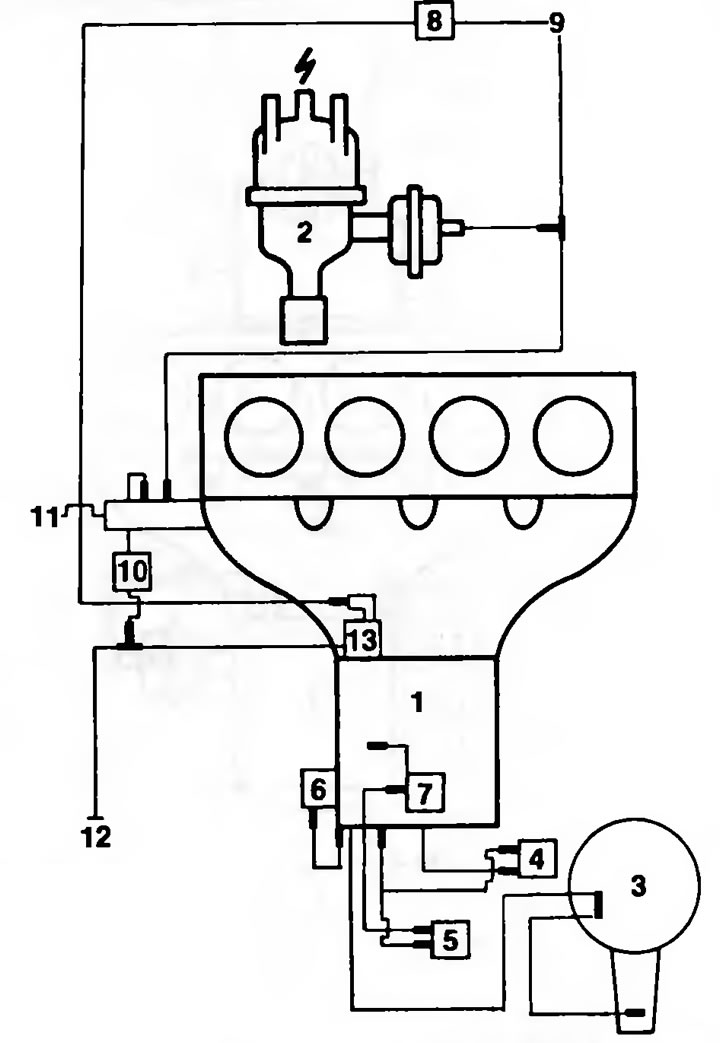

AUDI 80 1,6/1,8 Pierburg 2Е2 1983-86
1. Карбюратор; 2. Распределиттель; 3. Воздушный фильтр; 4. Термовременной клапан; 5. Тройник; 6. Вакуумный блок вторичной камеры; 7. Клапан управления торможения двигателем (ПХХ); 8. Переключатель передач (только МТ); 9. К эконометру; 10. Контрольный клапан (белая сторона к эконометру); 11. К сервоприводу; 12. К вакуумному резервуару; 13. Система пуска

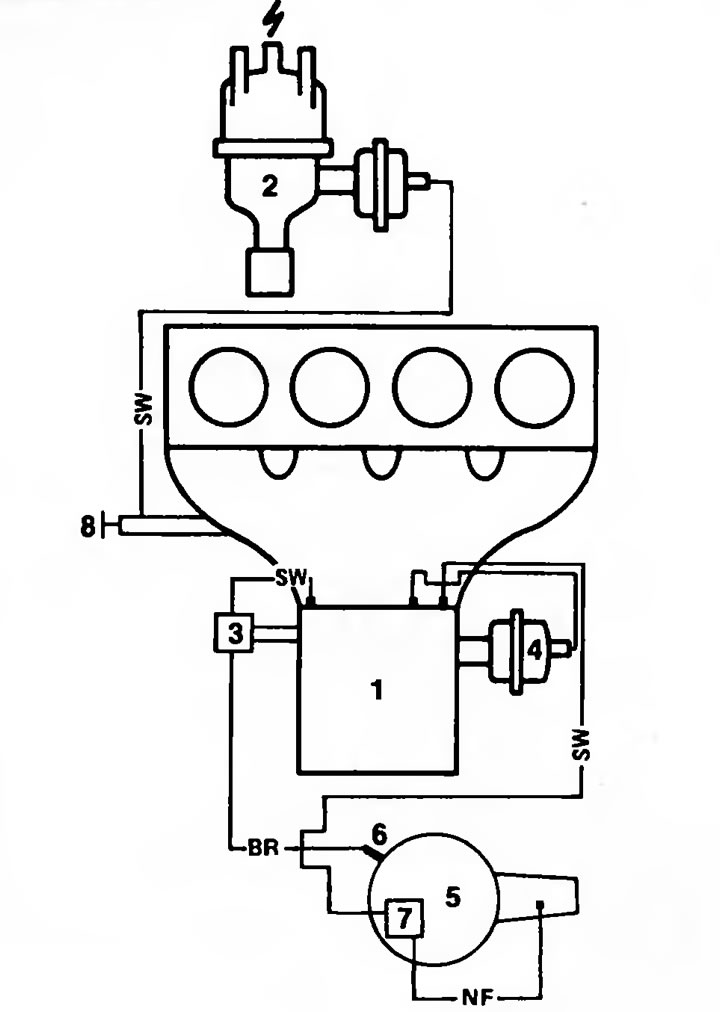

AUDI 80 1,6 Pierburg 2ЕЕ 1987-91
1. Карбюратор; 2. Распределитель; 3. Позиционер дроссельной заслонки; 4. Вакуумный блок вторичной камеры; 5. Воздушный фильтр; 6. Фильтр вентиляционной системы; 7. Регулятор температуры; 8. К сервоприводу

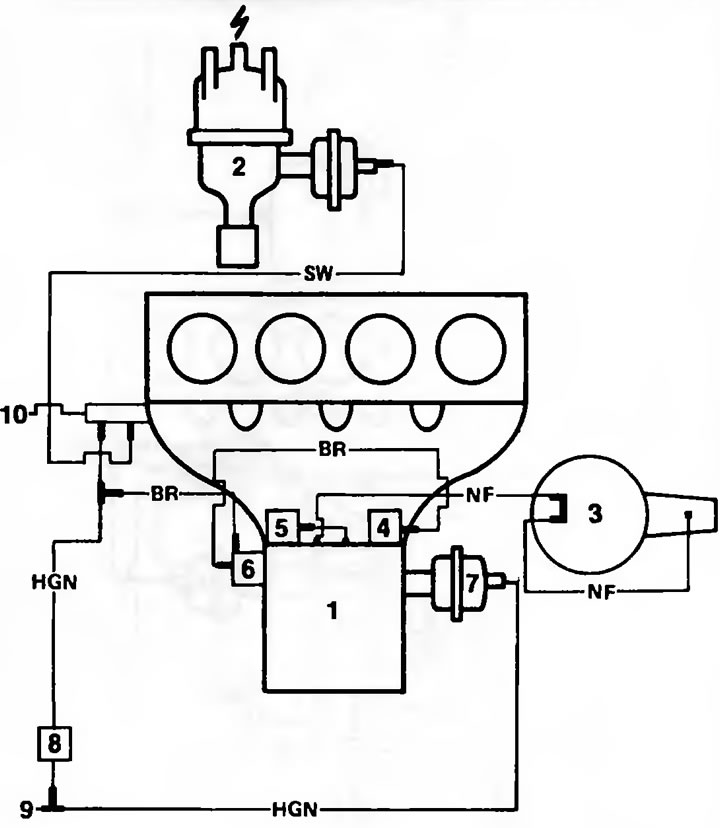

AUDI 80/100 1,8 Keihin 26-30 DC 1981-92
1. Карбюратор; 2. Распределитель; 3. Воздушный фильтр; 4. Вакуумный блок холостого хода/торможения двигателем; 5. Вакуумный блок вторичной камеры; 6. Клапан управления холостым ходом / торможения двигателем; 7. Система пуска; В. Предохранительный клапан; 9. К вакуумному резервуару; 10. К сервоприводу

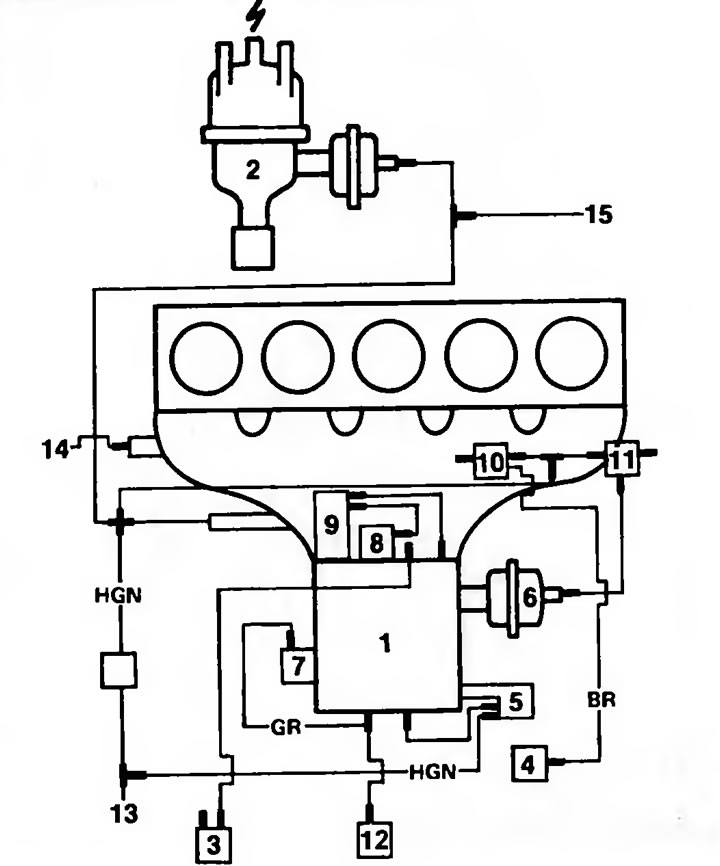

AUDI 100 1,9 Keihin 1982-84
1 Карбюратор; 2. Распределитель; 3. Регулятор температуры; 4 Вакуумная мембрана системы торможения двигателем; 5. Система пуска; 6. Устройство холодного запуска; 7 Клапан EGR; 8. Вакуумный блок вторичной камеры; 9. Термостат; 10 Двухходовой клапан; 11 Двухходовой клапан повышенной частоты вращения холостого хода; 12. Вакуумный переключатель передачи; 13. К вакуумному резервуару; 14 К сервоприводу; 15. К аксиометру
AUDI 80 1,6 Zenith 1ВЗ 1979-83
1. Карбюратор; 2. Распределитель; 3. Вакуумный резервуар; 4. К воздушному фильтру; 5. Возвратный клапан; 6. К блоку A/C; 7. К эконометру; 8. Переключатель A/C; 9. Выключатель индикатора необходимости переключения передач (с 1981 г.); 10. К сервоприводу; 11. Система пуска
