Система зажигания (рис. 17) включает следующие элементы:
- катушку зажигания с первичной и вторичной обмотками, преобразующими ток низкого напряжения в импульсы тока высокого напряжения и создающими искровой разряд между электродами свечей;
- прерыватель-распределитель с контактами и кулачком прерывателя, ротором распределителя, от которого поступают импульсы тока высокого напряжения к свечам;
- конденсатор для уменьшения искрения между контактами прерывателя;
- свечи зажигания для образования электрической искры;
- провода низкого и высокого напряжения;
- резисторы сопротивления для подавления радиопомех.

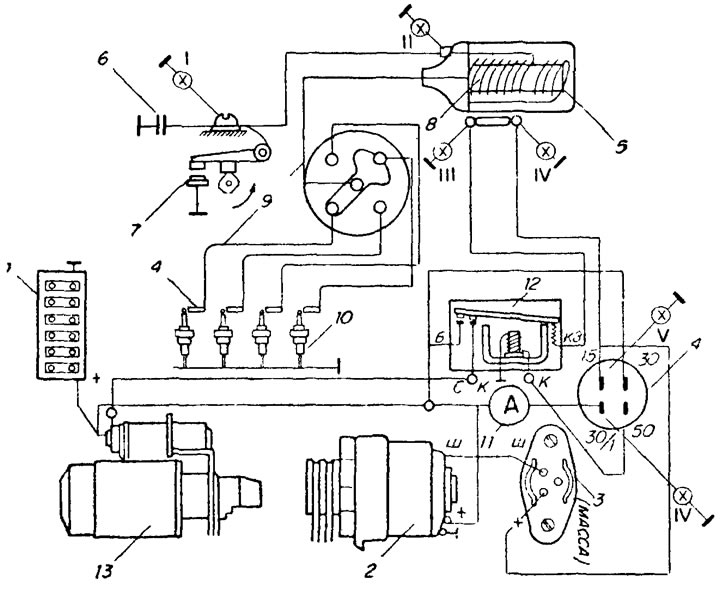

Рис. 17. Схема классической системы зажигания: 1 - аккумулятор; 2 - генератор; 3 - реле напряжения; 4 - замок зажигания; 5 - первичная обмотка; 6 - конденсатор; 7 - контакты прерывателя; 8 - вторичная обмотка; 9 - высоковольтные провода; 10 - свеча; 11 - амперметр; 12 - реле включения стартера; 13 - стартер; 14 - подавительные резисторы; К - зажимы на контакты; КЗ - зажим на катушку зажигания; С - зажима на стартер; Б - зажим на аккумуляторную батарею; I-V - различные положения включения контрольной лампы при отыскании неисправностей в первичной цепи
Первичная цепь (низкое напряжение) состоит из первичной обмотки, катушки зажигания, конденсатора, прерывателя тока.
Вторичная цепь (высокое напряжение) включает вторичную обмотку катушки зажигания, высоковольтную проводку и свечи.
