Оглавление: Снятие ↓ Установка ↓

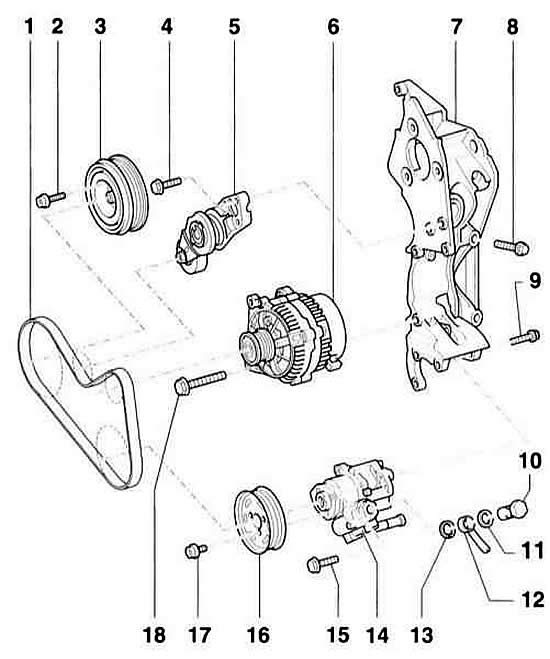

Насос гидроусилителя руля
- 1 - клиновой ремень
- 2 - болт, 10 Нм + 90° (1/4 оборота)
- 3 - демпфер колебаний. На коленчатом вале
- 4 - болт, 25 Нм
- 5 - зажим
- 6 - генератор
- 7 - держатель. Показан держатель автомобилей без кондиционера.
- 8 - болт, 45 Нм
- 9 - болт, 25 Нм
- 10 - полый болт, 30 Нм
- 11 - уплотнительное кольцо. Следует обязательно заменить.
- 12 - шланг
- 13 - уплотнительное кольцо. Следует обязательно заменить.
- 14 - пластинчатый насос
- 15 - болт, 25 Нм
- 16 - шкив
- 17 - болт, 25 Нм
- 18 - болт, 25 Нм
Спецификация масла: AUDI–G 002 000; объем масла от 0.7 до 0.9 л.
Снятие
В зависимости от модели автомобиля насос может располагаться над генератором или под генератором.
1. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.
2. При расположении насоса над генератором: Отсоедините всасывающий патрубок от выпускного коллектора, раскрыв для этого хомуты.

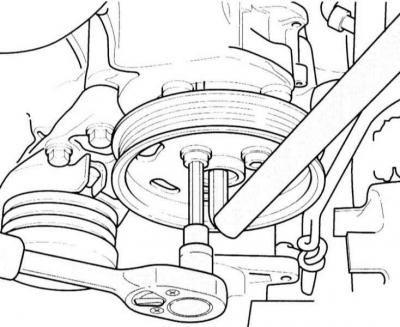

3. Снимите с насоса шкив, удерживая при этом торцевым ключом 9 мм за центральный болт от проворачивания.
4. Отсоедините гидравлический шланг от резервуара соответствующим зажимом, например, HAZET 4590/2
5. Отсоедините шланг от резервуара на насосе, для чего раскройте хомут.
Предупреждение: Протрите вытекающее масло тряпкой. Не допускайте попадания грязи в контур масла. Для защиты закройте присоединения полиэтиленом и резиновыми кольцами.
6. Отверните полый болт для напорного шланга на насосе.

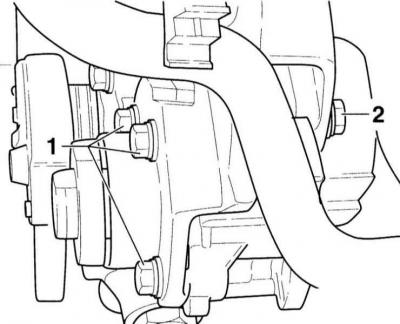

7. Отверните болты крепления –1– и –2– насоса к держателю. На иллюстрации показан насос, расположенный над генератором
Установка
8. Перед установкой заполните насос свежим маслом. Для этого влейте масло AUDI–G 002 000 во всасывающий патрубок насоса и проверните ступицу от руки так, чтобы выступило масло.
9. Очистите прилегающие поверхности и резьбу насоса.
10. Вставьте насос и закрепите его моментом 25 Нм.

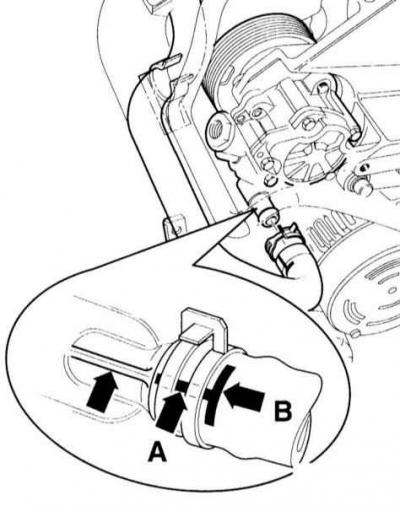

11. Наденьте шланг резервуара масла на насос. Продольная маркировка (А) должна совпадать со швом (стрелка на иллюстрации) насоса. Закрепите хомут. Он должен лежать перед поперечной маркировкой (В).
12. Снимите зажим со шланга насоса.
13. Закрепите на насосе полый болт напорного шланга с двумя уплотнениями.
14. Закрепите шкив моментом 25 Нм.
15. Насос с верхним расположением: Наденьте всасывающий патрубок на впускной трубопровод и закрепите хомутом.
16. Наденьте клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.
