Блок диагностики функционирования основных систем автомобиля в момент включения зажигания, а также в ходе движения автомобиля непрерывно контролирует определенные функции и техническое состояние систем автомобиля.
О возникающих отказах либо о необходимости срочного выполнения ремонтных или сервисных работ система извещает звуковым сигналом, сопровождая его выводом на дисплей щитка приборов функциональных символов, которые в зависимости от степени приоритета могут быть красными или желтыми.
Наряду с устройствами, выполняющими контрольные функции, в блоке диагностики имеется сигнализатор превышения заданной скорости. Кроме того, на дисплей выводится информация принимаемой радиостанции и её частоте, а также о режиме работы радиоприемника.
На дисплей выводятся символы запрещающего или предупреждающего характера.

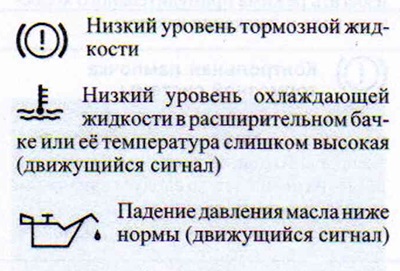

Символы красного цвета (запрещающие). Первая степень приоритета
При появлении мигающего красного символа раздается три следующих один за другим предупредительных звуковых сигнала. Следует остановиться, заглушить двигатель, проверить отказавшую систему и устранить неисправность. Возможно, для этого понадобится квалифицированная помощь.
При возникновении сразу нескольких отказов первой степени приоритета символы появляются на дисплее последовательно, друг за другом с продолжительностью индикации каждого из них 2 секунды. Мигание символов продолжается до тех пор, пока неисправность не будет устранена.

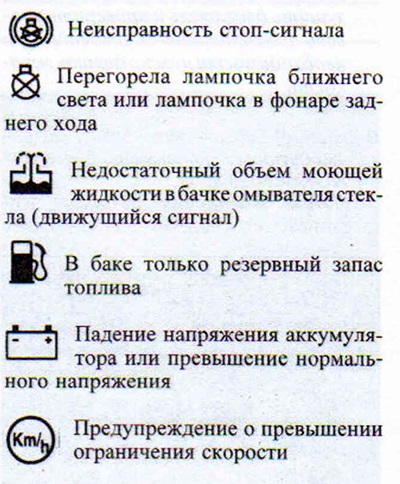

Символы желтого цвета (предупреждающие). Вторая степень приоритета
При появлении желтого символа раздается акустический предупредительный сигнал. Следует незамедлительно принять меры, отвечающие символам. Для индикации нескольких разнородных предупреждений символы появляются последовательно, причем каждый из них виден в течение примерно двух секунд.
При одновременном возникновении функциональных нарушений обеих степеней приоритета индикация желтых символов подавляется до тех пор, пока не будет устранена причина отказа, о котором сигнализирует красный символ.
