В зависимости от варианта генератора отсоединить электрические провода от зажимов генератора или разъединить разъем генератора.
Отпустить болт крепления генератора и гайку крепления генератора к натяжной планке и ослабить натяжение ремня привода генератора.
Снять ремень привода генератора.
Повернуть вверх натяжную планку.
Снять при необходимости защитный кожух генератора.
Отвернув болт крепления, снять генератор.
Установку генератора производить в порядке, обратном снятию. после чего отрегулировать натяжение ремня привода генератора.

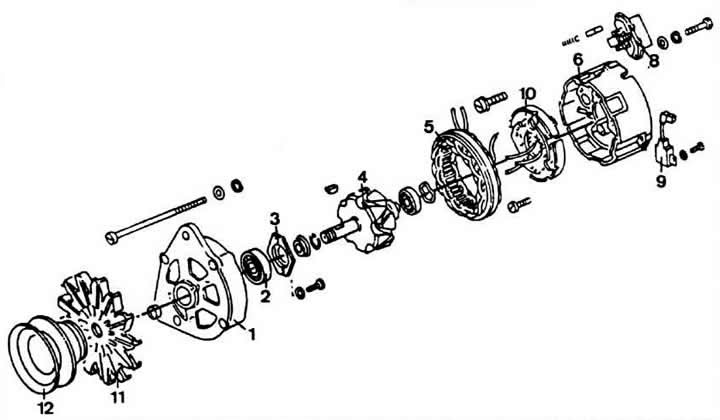

Детали генератора: 1 - крышка со стороны привода; 2 - передний подшипник; 3 - фланец; 4 - ротор; 5 - статор; 6 - крышка со стороны контактных колец; 8 - щеткодержатель и регулятор напряжения; 9 - конденсатор; 10 - выпрямительный блок; 11 - вентилятор; 12 - шкив.
