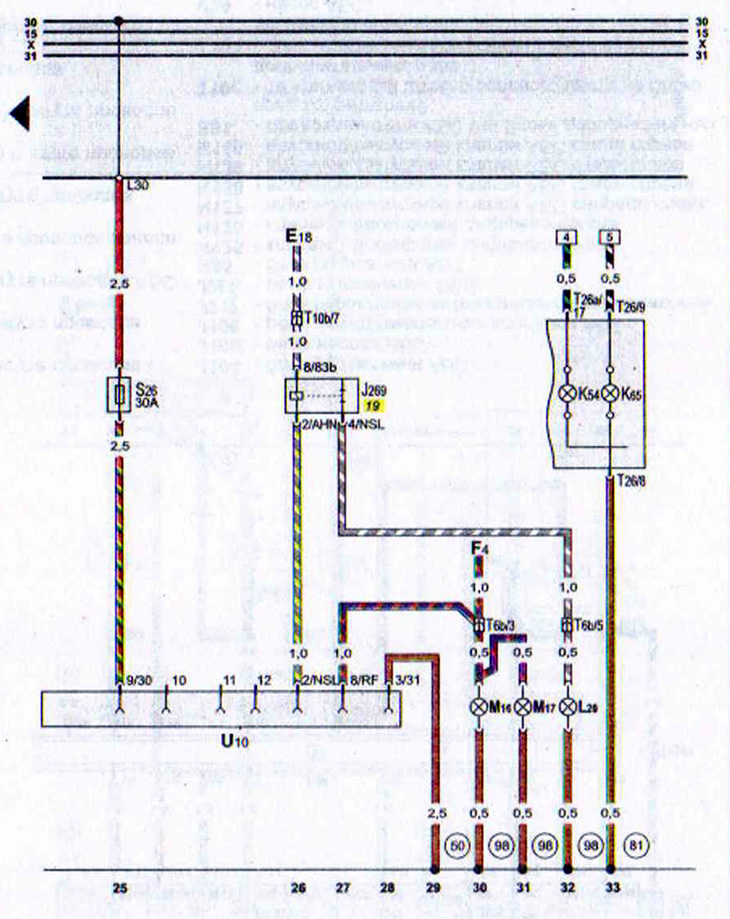

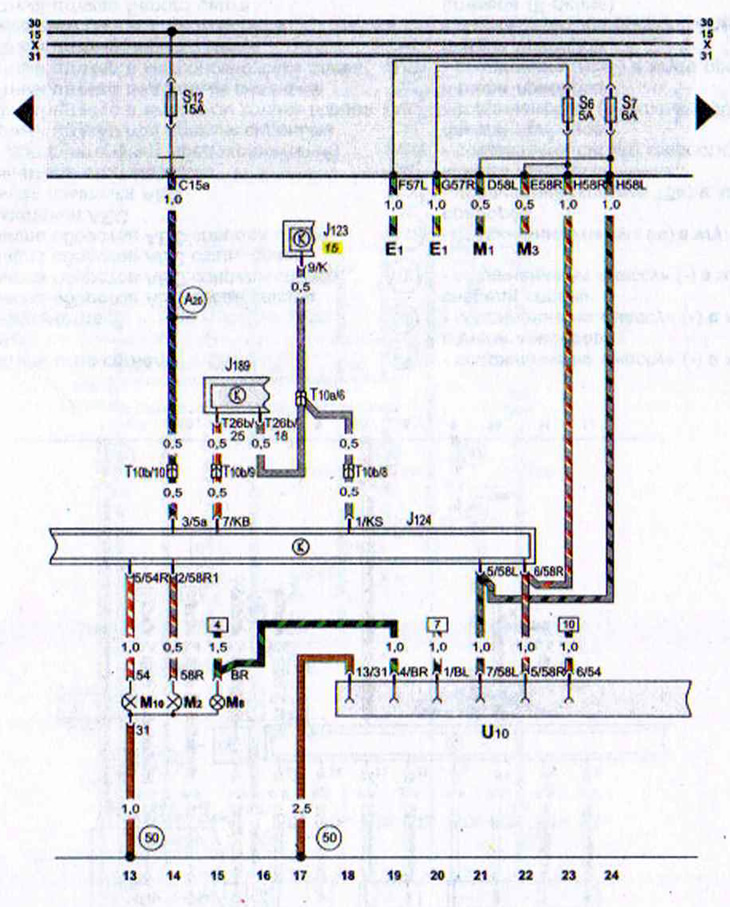

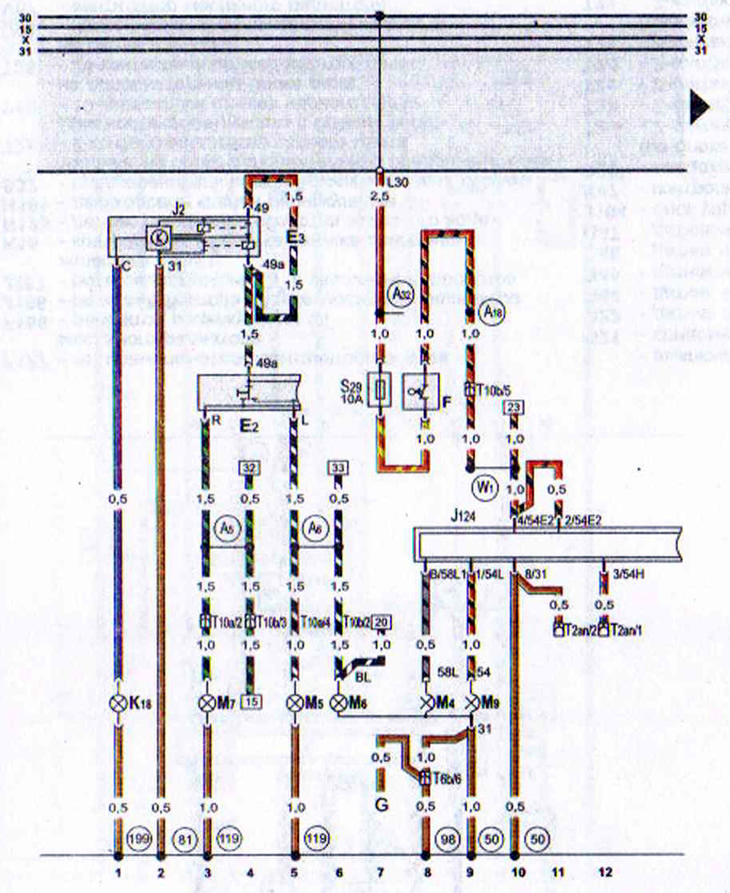

Электросхема тягово-сцепного устройства с системой контроля (Audi 80 Б4)
Тягово-сцепное устройство с системой контроля
