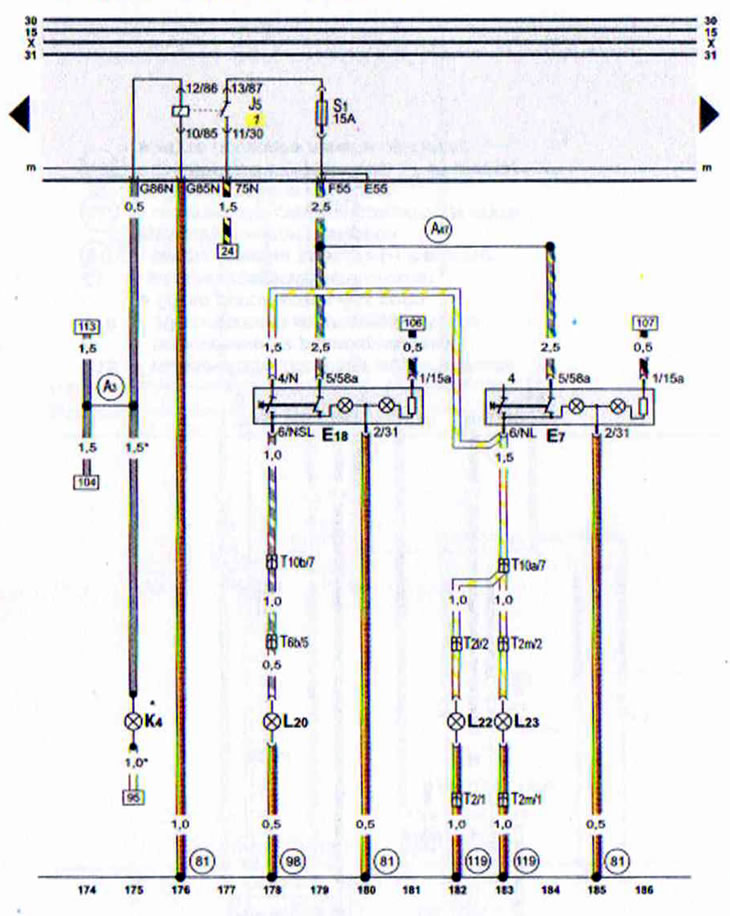

Электросхема противотуманных фар, задних противотуманных фонарей, контроля стояночного света (Audi 80 Б4)

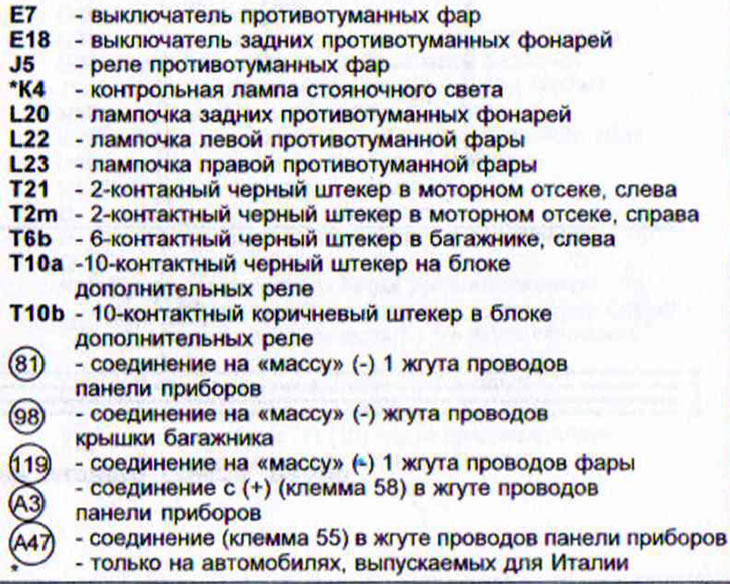

Противотуманные фары, задние противотуманные фонари, контроль стояночного света (AUDI 80 с 4-цилиндровым двигателем объёмом 2,0 л и мощностью 66 кВт)
