Открыть большую картинку в новом окне »
(Ознакомьтесь с первоисточником на сайте AudiManual.ru)
Открыть большую картинку в новом окне »
(Ознакомьтесь с первоисточником на сайте AudiManual.ru)

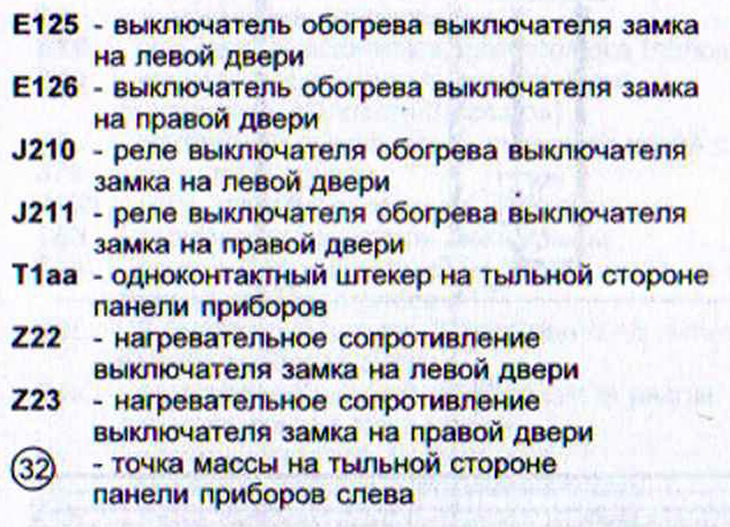

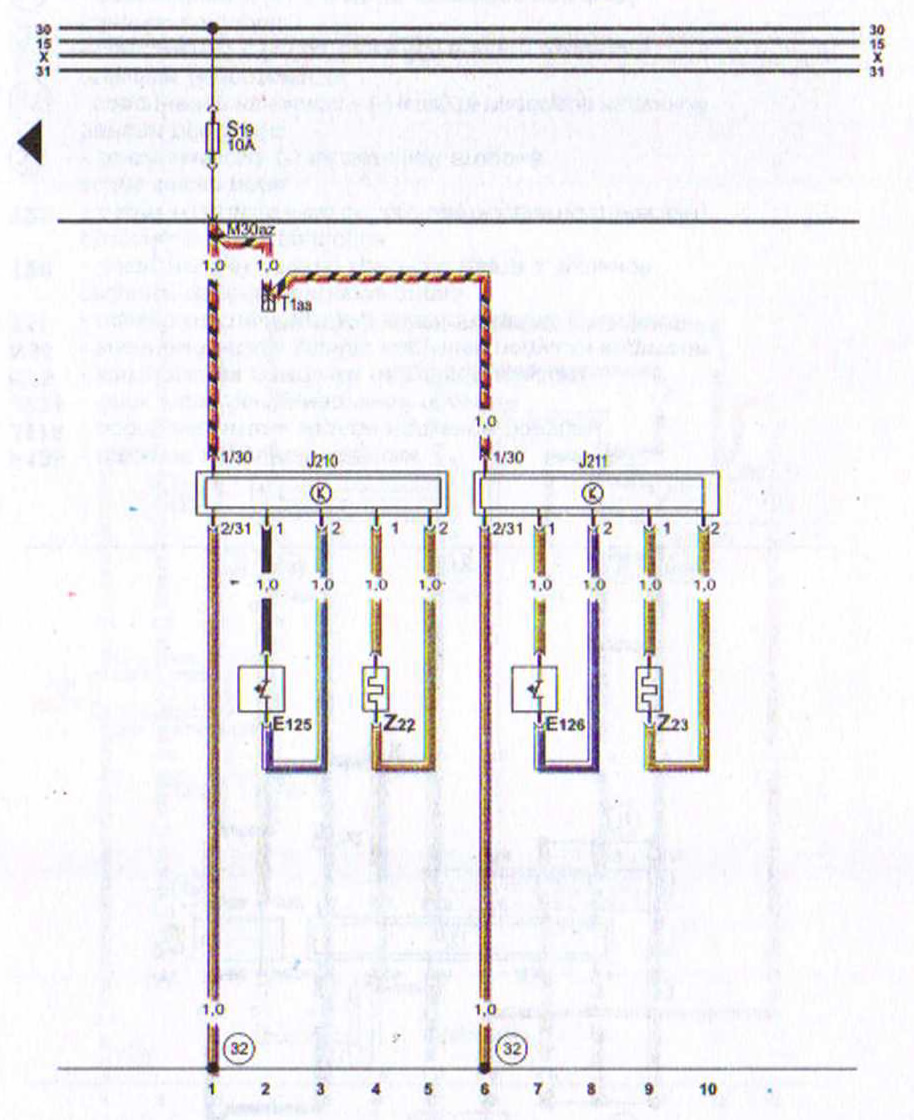

Электросхема подогрева выключателей замка (Audi 80 B4)
Подогрев выключателей замка (Дополнительная комплектация к AUDI 80 с дизельным двигателем)
Открыть большую картинку в новом окне »
(Ознакомьтесь с первоисточником на сайте AudiManual.ru)
Открыть большую картинку в новом окне »
(Ознакомьтесь с первоисточником на сайте AudiManual.ru)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
