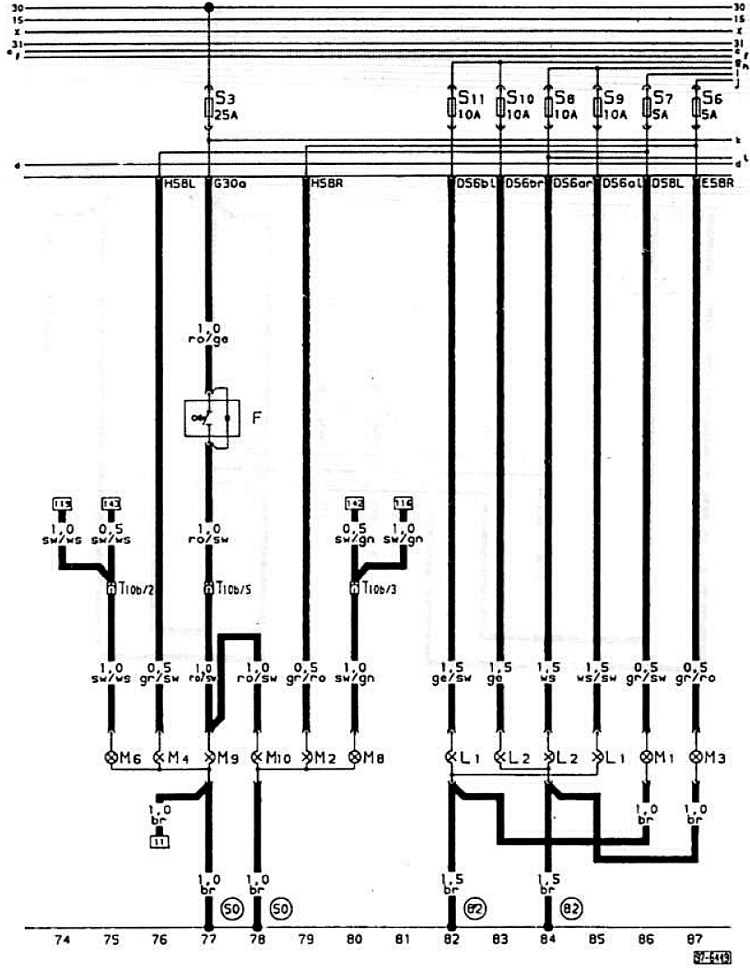

F - выключатель стоп-сигналов 77
L1 - двухнитевая лампа левой фары 82, 85
L2 - двухнитевая лампа правой фары 83, 84
М1 - лампа стояночного света слева 86
М2 - лампа заднего габарита справа 79
М3 - лампа стояночного света справа 87
М4 - лампа заднего габарита слева 76
М6 - лампа левого заднего указателя поворотов 75
М8 - лампа правого заднего указателя поворотов 80
М9 - лампа левого стоп-сигнала 77
М10 - лампа правого стоп-сигнала 8
T10b - штекерное 10-полюсное соединение, коричневый, в дополнительной коробке реле 75, 77, 80
[50] - точка массы, в багажнике слева 77, 78
[82] - соединение с массой, спереди слева 82, 84
