Схема электрических соединений системы омывателя / стеклоочистителя
(Audi 80 Б3)
Главная
Ауди 80
Б3
(1986-1991, бензин)
Электрооборудование
Электрические схемы
0

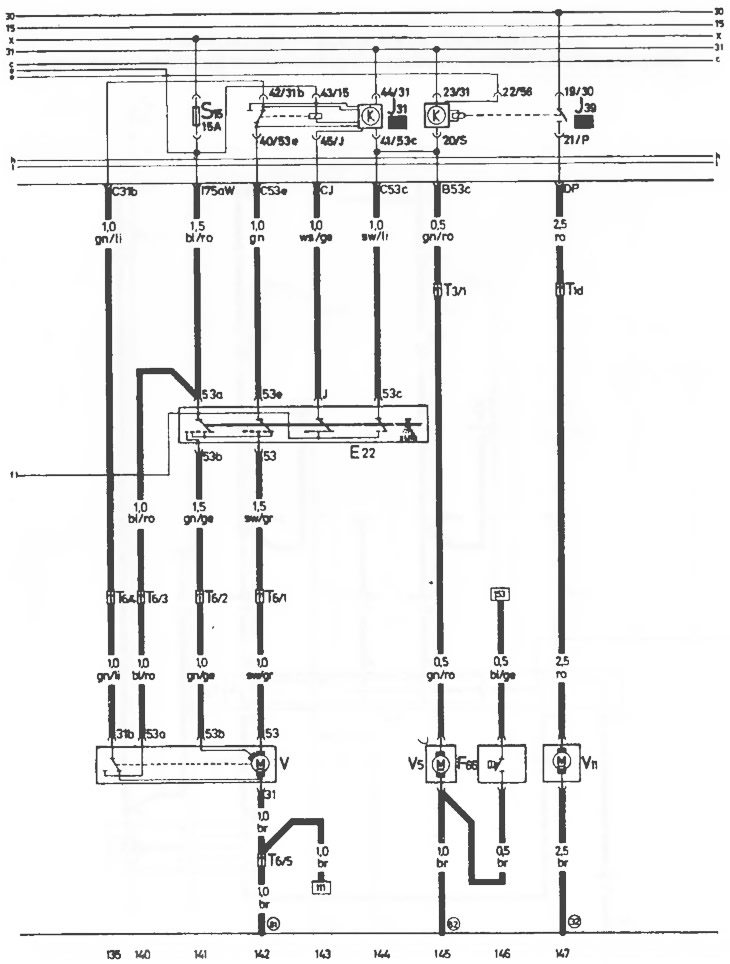

Схема электрических соединений системы омывателя/стеклоочистителя лобового стекла и омывателя фар - все модели (типичная).
