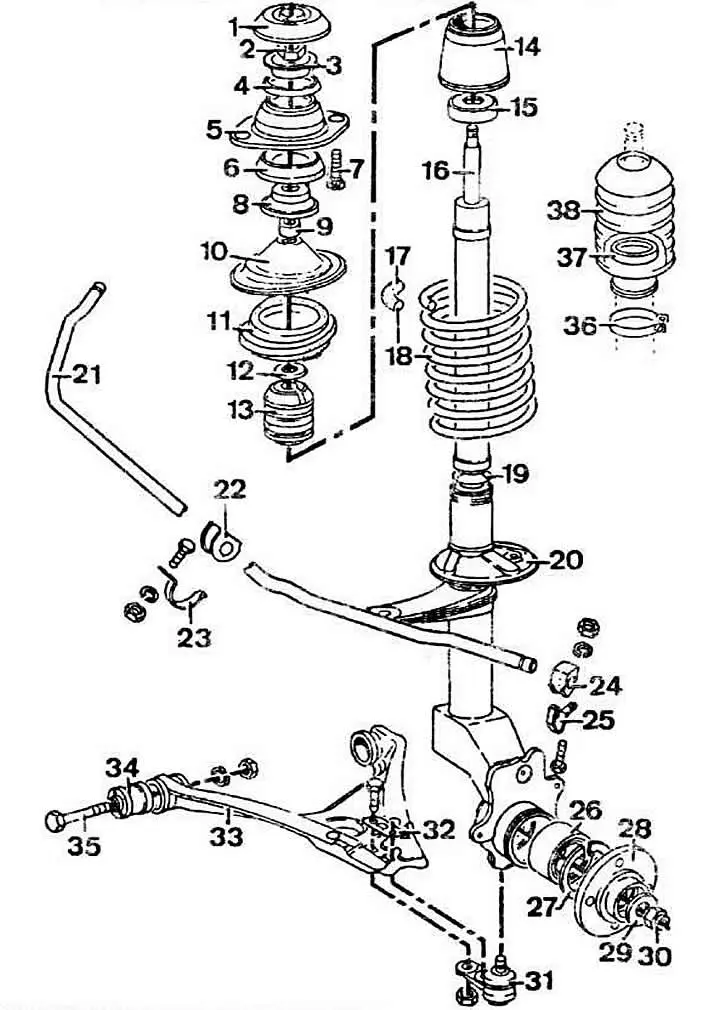

Детали передней подвески: 1 - чехол гайки; 2 - гайка амортизатора; 3 - обойма опоры, верхняя; 4 - прокладка; 5 - опора верхняя; 6 - обойма опоры, нижняя; 7 - болт крепления верхней чашки; 8 - втулка подшипника; 9 - подшипник; 10 - верхняя чашка пружины; 11 - прокладка чашки пружины, нижняя; 12, 15 - шайбы; 13 - буфер хода сжатия; 14 - чехол; 16 - амортизатор; 18 - пружина подвески; 19 - распорная втулка; 20 - чашка пружины; 21 - стабилизатор поперечной устойчивости (кроме автомобилей с двигателями FZ и ЕР); 22 - сайлент-блок; 23, 25 - обойма; 26 - подшипник ступицы; 27 - запорное кольцо; 28 - ступица; 29 - запорная шайба; 30 - гайка ступицы; 31 - шарнир рычага подвески; 32 - болты шарнира рычага; 33 - рычаг подвески; 34 - сайлент-блок; 35 - болт рычага; 36 - хомут; 37 - кольцо; 38 - защитный чехол.
Детали передней подвески: 1 - чехол гайки; 2 - гайка амортизатора; 3 - обойма опоры, верхняя; 4 - прокладка; 5 - опора верхняя; 6 - обойма опоры, нижняя; 7 - болт крепления верхней чашки; 8 - втулка подшипника; 9 - подшипник; 10 - верхняя чашка пружины; 11 - прокладка чашки пружины, нижняя; 12, 15 - шайбы; 13 - буфер хода сжатия; 14 - чехол; 16 - амортизатор; 18 - пружина подвески; 19 - распорная втулка; 20 - чашка пружины; 21 - стабилизатор поперечной устойчивости (кроме автомобилей с двигателями FZ и ЕР); 22 - сайлент-блок; 23, 25 - обойма; 26 - подшипник ступицы; 27 - запорное кольцо; 28 - ступица; 29 - запорная шайба; 30 - гайка ступицы; 31 - шарнир рычага подвески; 32 - болты шарнира рычага; 33 - рычаг подвески; 34 - сайлент-блок; 35 - болт рычага; 36 - хомут; 37 - кольцо; 38 - защитный чехол.
