Вид днища спереди Audi 80 с 4-х цилиндровым карбюраторным двигателем
1. Приводной вал
2. Заднее крепление коробки передач
3. Сливная пробка трансмиссионного масла
4. Отводящая выхлопная труба
5. Термовыключатель вентилятора охлаждения
6. Сливная пробка моторного масла
7. Водяной насос
8. Кронштейн крепления двигателя
9. Звуковой сигнал
10. Стабилизатор поперечной устойчивости
11. Нижний рычаг подвески
Вид днища спереди Audi 90 с 5-ти цилиндровым двигателем и системой впрыска топлива
1. Приводной вал
2. Заднее крепление коробки передач
3. Сливная пробка трансмиссионного масла
4. Отводящая выхлопная труба
5. Теплозащита
6. Нижний рычаг подвески
7. Кронштейн крепления двигателя
8. Масляный фильтр
9. Передняя станина
10. Сливная пробка моторного масла
11. Генератор
12. Радиатор
13. Термовыключатель вентилятора охлаждения
14. Нижний шланг
15. Звуковой сигнал
16. Питающий шланг расширительного бачка
17. Стабилизатор поперечной устойчивости
Вид днища сзади Audi 80 с 4-х цилиндровым карбюраторным двигателем
1. Задний глушитель
2. Торсион задней оси
3. Питающая и возвратная трубы топливного бака
4. Регулятор давления в тормозной системе
5. Продольный рычаг подвески задней оси
6. Диагональная тяга
7. Резиновая вешалка выхлопной системы
8. Тросик ручного тормоза
9. Гидравлический гибкий тормозной шланг

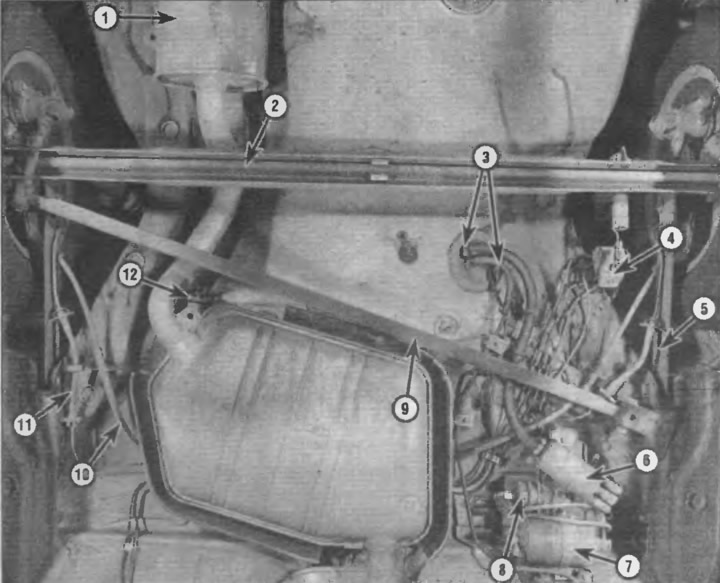

Вид днища сзади Audi 90 с 5-ти цилиндровым двигателем и системой впрыска топлива
1. Задний глушитель
2. Торсион задней оси
3. Питающая и возвратная трубы топливного бака
4. Регулятор давления в тормозной системе
5. Продольный рычаг подвески задней оси
6. Топливный насос
7. Топливный фильтр
8. Топливный аккумулятор
9. Диагональная тяга
10. Тросик ручного тормоза
11. Гидравлический гибкий тормозной шланг
12. Резиновая вешалка выхлопной системы
