2. Сверху панели предохранителей/реле имеется схема и цифровые/буквенные обозначения многоконтактных соединителей.
3. Внутренние соединения электрических деталей показаны одинарными линиями.
4. Номера в кругах снизу схемы указывают точки соединения заземления, которые указаны в ключе.

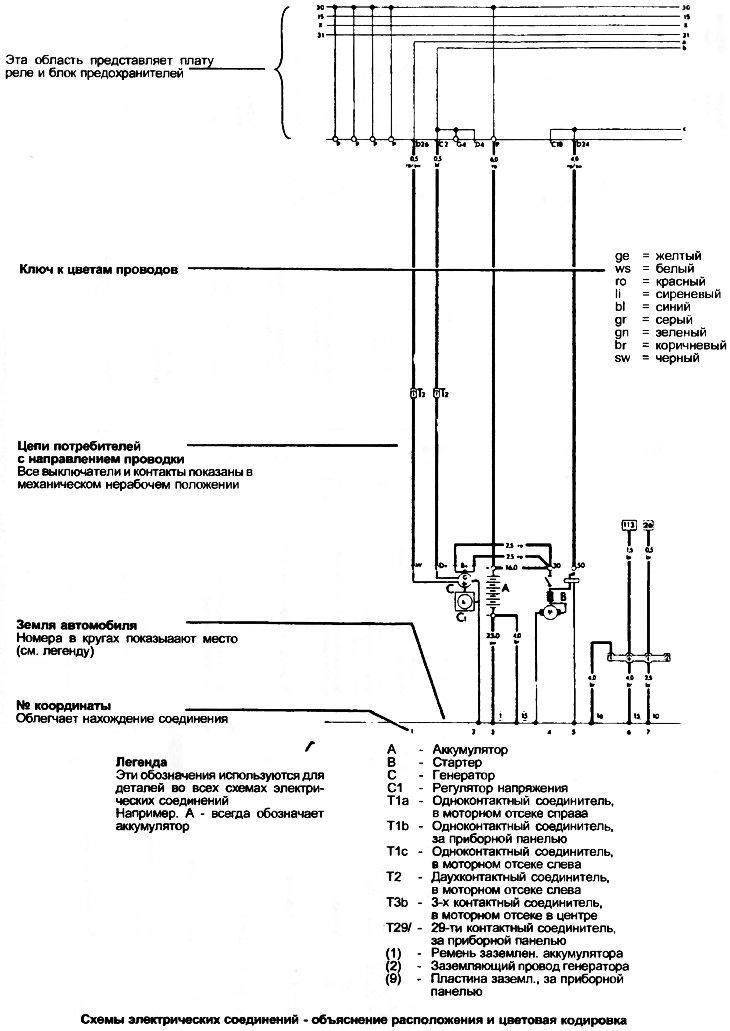

Объяснение расположения и цветовая кодировка
![](https://www.audimanual.ru/img/80/1097.jpg)
Символы, используемые в схемах электрических соединений
![](https://www.audimanual.ru/img/80/1098.jpg)
![](https://www.audimanual.ru/img/80/1099.jpg)
