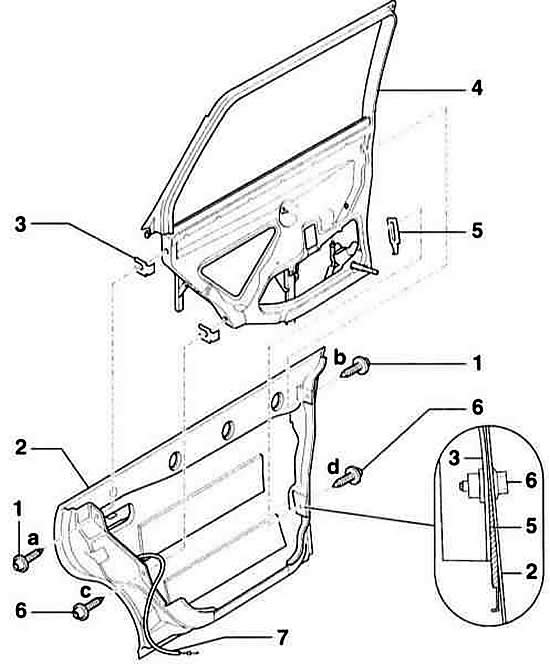

Задняя дверь, балка регулировочных элементов
- 1 - болт, 30 Нм
- 2 - дверь задняя
- 3 - подкладка. Устанавливается при необходимости. Перед снятием запишите количество и толщину подкладок. При сборке установите те же самые подкладки на то же самое место.
- 4 - балка регулировочных элементов
- 5 - регулировочный клин. Перемещением клина может быть изменен наклон двери в районе стойки С. Регулировка выполняется по аналогии с передней дверью
- 6 - болт, 30 Нм
- 7 - трос. Соединяется с замком двери.

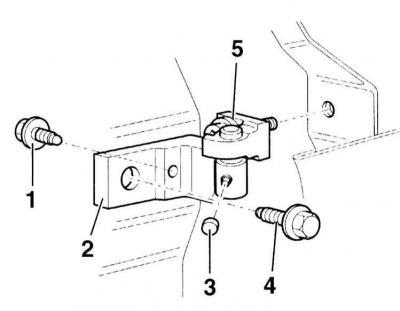

Верхняя петля двери
- 1 - болт, устанавливается изнутри, 30 Нм
- 2 - петля двери верхняя
- 3 - крышка, 23 Нм
- 4 - болт, 30 Нм
- 5 - винт Torx, 30 Нм

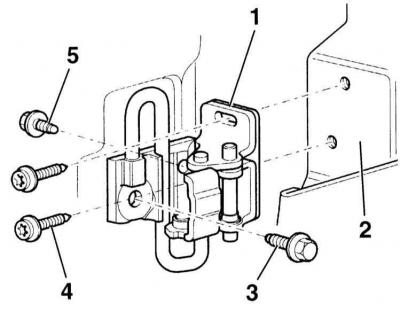

Нижняя петля двери
- 1 - петля нижняя
- 2 - дверь передняя
- 3 - болт, 30 Нм
- 4 - винт Torx, 30 Нм
- 5 - болт, 30 Нм
Снятие
1. Снимите облицовку двери.
2. Выверните винты –1– и –5–.
3. Выньте вверх балку.
4. Отсоедините трос блокировки двери.
5. Отсоедините кожух у стойки В и расстыкуйте электрические и пневматические соединения.
Установка
1. Вставьте балку в дверь и слегка закрепите винтами –1– и –6– и регулировочным клином –5–.
2. Затяните винты крепления –1– и –6– в последовательности а, b, c d.
3. Вставьте клиновой элемент двери. Отрегулируйте клиновой элемент по аналогии с передней дверью.
