1. Выключите выключатель соответствующей лампы.
2. Выключите зажигание.
Ближний и дальний свет
Предупреждение: Лампы Н7 находятся под давлением и могут треснуть при выполнении их замены. Поэтому при замене ламп Н7 необходимо пользоваться рукавицами и защитными очками.
1. Откройте капот.

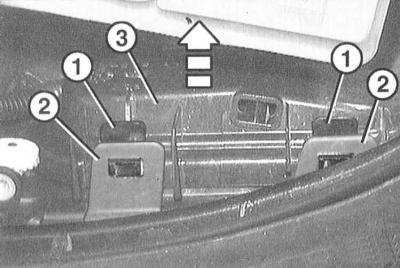

2. Снимите крышку сзади фары. Для этого нажмите на обе планки –1– вниз и отсоедините их из держателей –2–. Откиньте крышку –3– вверху назад и выньте из нижних направляющих.

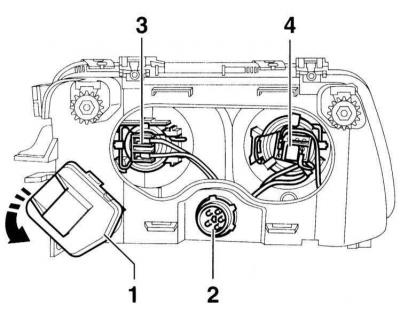

3. Расстыкуйте разъем лампы ближнего света –3– или дальнего света –4–. 1 – электродвигатель регулировки дальности света, 2 – разъем фары.
4. Немного приподнимите с обратной стороны фары пружинный зажим в центре и наклоните его в направлении стрелки.
5. Расстыкуйте разъем лампы ближнего света.
6. Нажмите и раскройте пружинный зажим над стопорной лапкой.
7. Выньте лампу из рефлектора.
Предупреждение: Не берите лампу голыми пальцами. Отпечаток пальцев испаряется и осаждается на рефлекторе, снижая световой поток лампы. Обязательно устанавливайте лампу того же исполнения. Пятна на лампе устраняются чистым платком, смоченным в спирте.
8. Вставьте новую лампу так, чтобы лапки вошли в соответствующие пазы на корпусе.
9. Откиньте назад пружинную скобу и зафиксируйте в лапках.
10. Состыкуйте разъем на патроне.
11. Поставьте крышку на обратной стороне фары и зафиксируйте пружинным зажимом.
12. Проверьте регулировку фар в условиях СТО.
13. Закройте капот.
Стояночный свет
1. Откройте капот.
2. Снимите крышку сзади фары. Для этого вверху нажмите вниз обе пластмассовые планки и освободите их. Откиньте крышку назад.

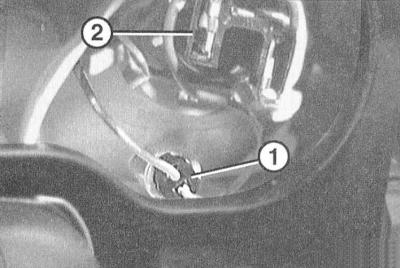

3. Выньте патрон –1– с лампой из рефлектора. 2 – штекер дальнего света.
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Вдавите патрон с лампой в рефлектор до упора.
7. Соедините крышку на обратной стороне фары внизу и зафиксируйте ее вверху.
8. Закройте капот.
Передний указатель поворота
1. Снимите передний сигнал поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

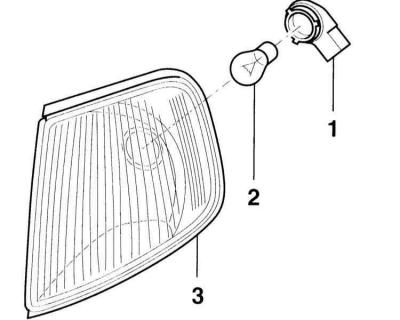

2. Поверните влево патрон лампы –1– и выньте его из корпуса –3–.
3. Слегка вдавите лампу –2– в патрон, поверните на 90° (1/4 оборота) влево и выньте лампу.
Предупреждение: Не касайтесь колбы новой лампы пальцами руки. Пользуйтесь чистой тряпкой или надевайте тонкие перчатки.
4. Вставьте новую лампу, слегка надавите на нее и поверните вправо.
5. Вставьте патрон с лампой в рефлектор и поверните вправо.
Предупреждение: Патрон должен зафиксироваться.
6. Установите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.
Боковой повторитель указателя поворота

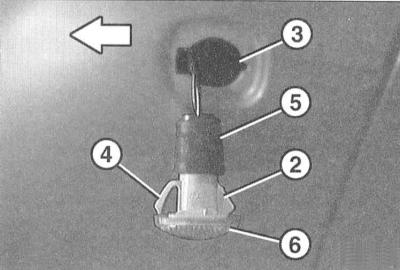

1. Нажмите пальцами указатель поворота вперед в направлении фары (стрелка на иллюстрации) и выньте ее в задней части из отверстия в крыле –3–. При снятии лампа смещается вперед, преодолевая силу пластмассовой пружины –4–.
2. Снимите патрон лампы –5– с корпуса –6–.
3. Выньте лампу из патрона и замените.
4. Вставьте патрон с лампой в корпус.
5. Вставьте лампу сзади в пластмассовые крючки в отверстии крыла, с другой стороны вдавите и зафиксируйте пластмассовую пружину.
Задний фонарь
1. Откройте заднюю дверь.
2. Откройте карман багажника слева или справа. Для этого поверните зажим вверху у крышки кармана налево.

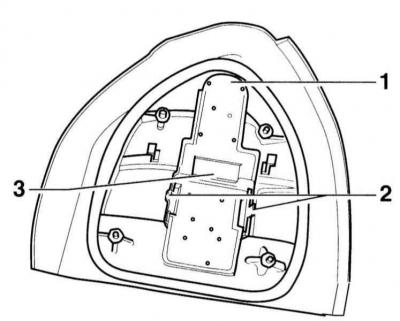

3. Расстыкуйте разъем –3– заднего фонаря.
4. Сожмите стопорные планки –2– и таким образом освободите держатель лампы.
5. Выньте держатель лампы –1–.
6. Поврежденную лампу слегка вдавите в патрон, поверните на 90° (1/4 оборота) влево и выньте.
Предупреждение: Вставьте новую лампу, слегка вдавите ее и поверните вправо.
7. Вставьте держатель лампы в задний фонарь, нажмите и зафиксируйте.
8. Состыкуйте разъем у держателя лампы.
9. Закройте крышку кармана багажника и зафиксируйте зажим поворотом вправо.
10. Закройте заднюю крышку.
Фонарь освещения номерного знака
1. Откройте заднюю дверь.
2. Отверните в планке –1– по два винта с крестообразными шлицами –3–. На иллюстрации изображена лампа освещения правого номерного знака.
3. Выньте держатель лампы из планки и расстыкуйте разъем –2–.
4. Выньте лампу –4– из патрона и замените. При этом следите за надежностью установки лампы. При необходимости слегка подогните зажимы.
5. Состыкуйте разъем.
6. Вставьте держатель лампы в планку и закрепите винтами.
7. Закройте заднюю дверь.
Дополнительный стоп–сигнал

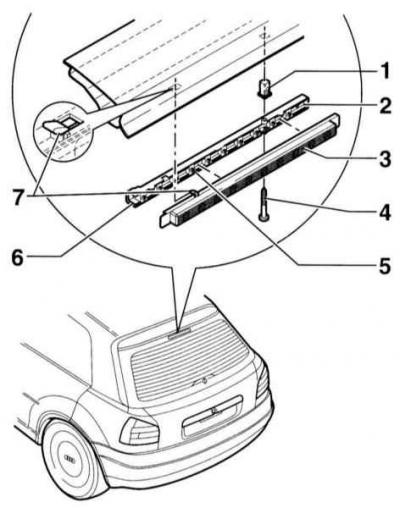

Дополнительный стоп–сигнал расположен вверху задней двери позади заднего стекла.
1. Снимите верхнюю внутреннюю облицовку задней двери, обратитесь к подразделу Снятие и установка облицовки двери задка.
2. Расстыкуйте разъем –6–.
3. Выверните винт крепления из –4– из насечной заклепки –1–.
4. Отсоедините крючок –7– из проема и снимите стоп–сигнал.
5. Снимите рассеиватель –3– с держателя лампы –2–.
6. Выньте поврежденную лампу –5– из держателя лампы –2– и вставьте новую лампу.
7. Вставьте держатель лампы с рассеивателем и закрепите его винтами.
8. Состыкуйте разъем.
9. Установите на место внутреннюю облицовку задней двери, обратитесь к подразделу Снятие и установка облицовки двери задка.
