Зняття
Бензинові двигуни
1. Підніміть та закріпіть передню частину автомобіля.
2. Зніміть капот.
3. Від'єднайте провід мінусової клеми акумулятора.
4. Злийте масло та охолоджувальну рідину.
5. Зніміть верхню кришку двигуна.
6. Від'єднайте шланги від радіатора та розширювального бачка.
4-циліндрові бензинові двигуни
7. Зніміть охолоджувальний вентилятор радіатора.
5-циліндрові бензинові двигуни
8. Зніміть передній бампер і вентилятор радіатора.
9. Зніміть радіатор.
10. У моделях з повітряним кондиціонером викрутіть болти радіатора, відкрутіть кронштейн і посуньте радіатор вперед, закріпивши його на опорі.
11. У моделях AAR та ANN, від'єднайте шланги та зніміть трубку охолоджуючої рідини в лівій частині двигуна. Зніміть кришку з лівого ведучого валу та від'єднайте випускну трубу та каталітичний конвертер від випускного колектора.
12. Від'єднайте випускну трубу від кронштейна. Від'єднайте паливні трубки від розподільника палива.
Всі моделі
13. Від'єднайте всі дроти, що заважають зняттю двигуна.
14. Від'єднайте патрубок, що з'єднує повітряний фільтр та дросель.
15. Від'єднайте трубки подачі та повернення палива. Від'єднайте тросик акселератора.
16. Від'єднайте шланги від радіатора обігрівача.
17. Від'єднайте провід від заднього ходу вимикача ліхтарів, що розташований на коробці передач.
18. Зніміть додаткові ремені.
19. Зніміть компресор повітряного кондиціонера, не від'єднуючи від нього шланги.
20. Зніміть насос гідропідсилювача рульового керування, не від'єднуючи від нього шланги.
21. У двигунах з автоматичною коробкою передач, від'єднайте трубки трансмісійної рідини від масляного піддону двигуна.
22. Зніміть стартер.
23. Викрутіть болти, що кріплять провідний диск до гідротрансформатора.
24. Від'єднайте випускну трубу від колектора.
25. Викрутіть болти, що кріплять коробку передач до двигуна. Залишіть верхній болт.
26. Закріпіть двигун на підйомнику.
27. Скрутіть гайки кріплень двигуна.
28. Встановіть домкрат під коробку.
29. Викрутіть останній болт і зніміть двигун.
При необхідності зніміть проміжну пластину двигуна та зчеплення.
Дизельні двигуни
1. Зніміть капот.
2. Від'єднайте дріт мінусової клеми акумулятора.
3. Злийте масло та охолоджувальну рідину.
4. Підніміть та закріпіть передню частину автомобіля.
4-циліндрові дизельні двигуни
5. Зніміть верхню кришку двигуна.
6. Зніміть охолодний вентилятор.
7. Зніміть повітрозабірник, розташований на радіаторі.
8. Зніміть повітряний фільтр.
9. Від'єднайте електромагнітний клапан контролю тиску.
10. Зніміть трубки, що з'єднують теплообмінник і впускний колектор, і теплообмінник і турбонагнітач.
11. Від'єднайте випускну трубу від турбонагнітачів.
5-циліндрові дизельні двигуни
12. Зніміть передній бампер та вентилятор радіатора.
13. Зніміть радіатор.
14. У моделях з повітряним кондиціонером, викрутіть болти радіатора, відкрутіть його кронштейн і посуньте радіатор вперед, закріпивши його на опорі.
15. Зніміть поперечку, розташовану задньою частиною коробки передач (ABP, AAT, AEL). У моделях AAS зніміть передню опору двигуна.
16. Зніміть кришку приводного ременя паливного насоса.
17. Зніміть повітряний фільтр.
18. Зніміть трубки, що з'єднують теплообмінник і впускний колектор, і теплообмінник і турбонагнітач.

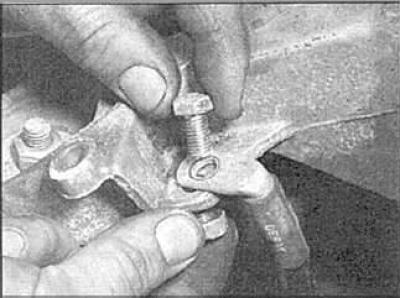

19. Від'єднайте шланги від впускного колектора та клапана регулювання випускних газів.

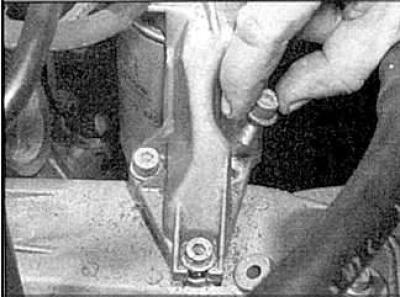

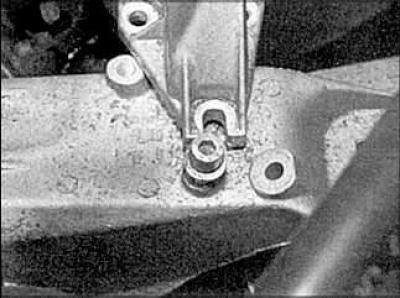

20. Від'єднайте кабель заземлення від кронштейна правої опори двигуна.

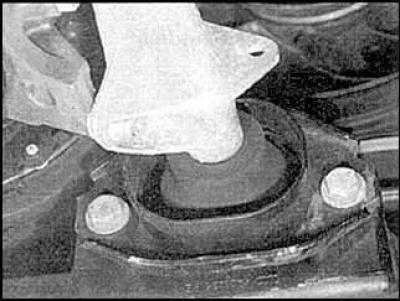

21. Від'єднайте кронштейн паливного фільтра від кронштейна лівої опори двигуна.
22. Зніміть передню опору двигуна.
Всі моделі
23. Від'єднайте шланги від радіатора, головки циліндрів та розширювального бачка.

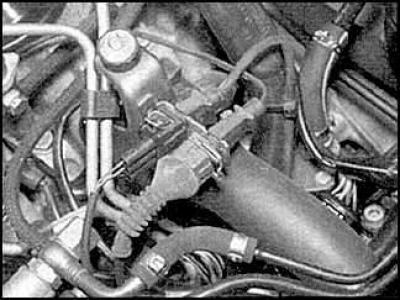

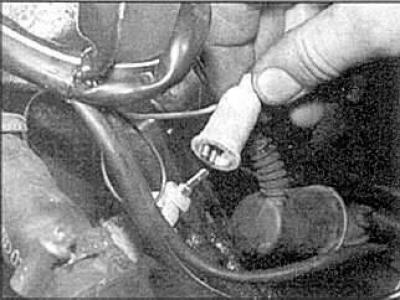

24. Від'єднайте дроти від генератора.
25. Від'єднайте проводку, що заважає зняттю двигуна.
26. Від'єднайте трубки подачі та повернення палива від паливного насоса.
27. Від'єднайте трос акселератора.
28. Від'єднайте вакуумні шланги.
29. Від'єднайте шланги від радіатора обігрівача.
30. Від'єднайте дроти від датчика спідометра та вимикача світла ліхтарів заднього ходу.
31. Зніміть додаткові ремені.
32. Зніміть компресор повітряного кондиціонера, не від'єднуючи від нього шланги.

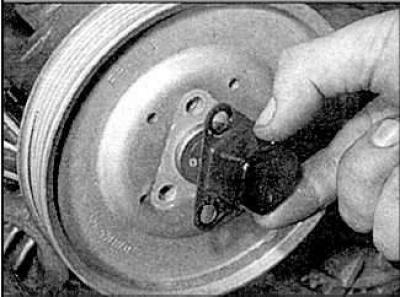

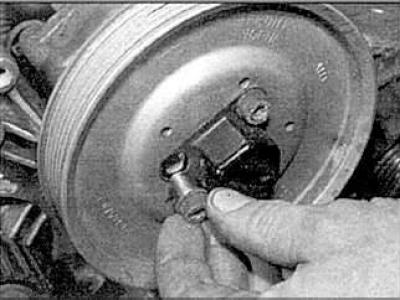

33. Зніміть насос гідропідсилювача рульового керування, не від'єднуючи від нього шланги.

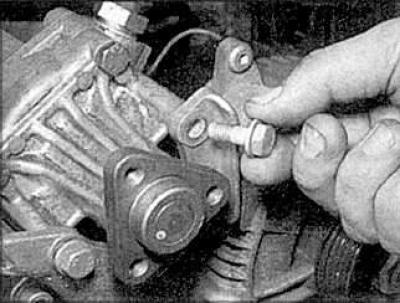

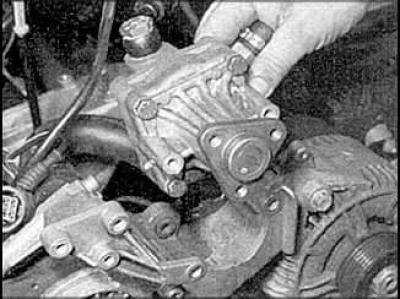

34. Викрутіть болти та зніміть шків насоса гідропідсилювача.
35. Викрутіть болти та зніміть насос.
36. У двигунах з автоматичною коробкою передач, від'єднайте трубки трансмісійної рідини від масляного піддону двигуна.
37. Зніміть стартер.
38. Викрутіть болти, що кріплять провідний диск до гідротрансформатора.

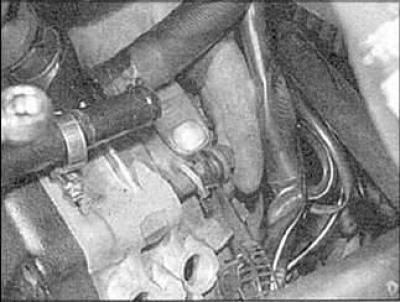

39. Від'єднайте випускну трубу та каталітичний конвертер від випускного колектора.
40. Викрутіть болти, що кріплять коробку передач до двигуна. Залишіть верхній болт.

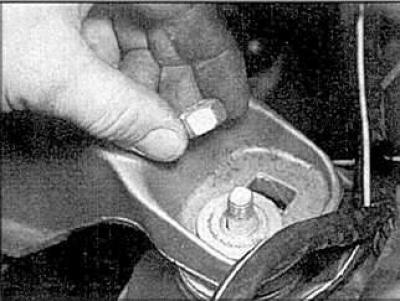

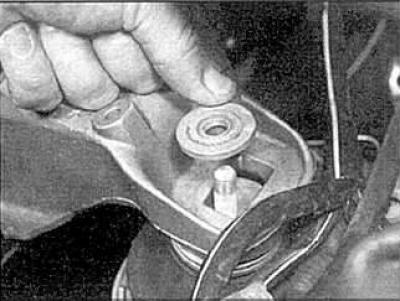

41. Закріпіть двигун на підйомнику.
42. Скрутіть гайку опори та зніміть шайби.
43. Встановіть домкрат під коробку.
44. Викрутіть останній болт і зніміть двигун.
45. За потреби зніміть зчеплення.
Установка
Всі двигуни
Установка проводиться у зворотному порядку зняття, при цьому не забудьте змастити шліци провідного валу двигуна мастилом з високою температурою плавлення.
