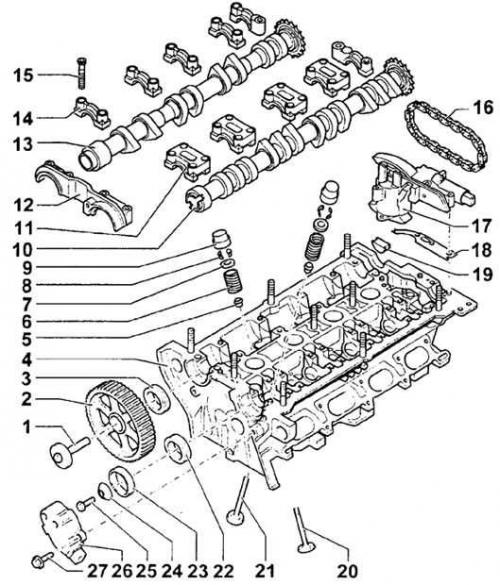

Головка циліндрів (ADR)
- 1. Болт зірочки розподільчого валу
- 2. Зірочка розподільчого валу
- 3. Сальник
- 4. Головка
- 5. Сальник штока клапана
- 6. Пружина клапана
- 7. Сідло пружини
- 8. Конусні втулки
- 9. Гідравлічний штовхач
- 10. Розподільний вал впускних клапанів
- 11. Кришка підшипника розподільного валу впускних клапанів
- 12. Передня комбінована кришка
- 13. Розподільний вал випускних клапанів
- 14. Кришка підшипника розподільчого валу випускних клапанів
- 15. Болт кришки
- 16. Ланцюг
- 17. Автоматичний регулятор валів
- 18. Гумова прокладка
- 19. Напівкругла ущільнювальна втулка
- 20. Випускний клапан
- 21. Впускний клапан
- 22. Сальник
- 23. Кільце датчика Холла
- 24. Конусна шайба
- 25. Болт
- 26. Датчик Холла
- 27. Болт датчика
Головка циліндрів (AAE, ABK, AAD, 1Z, AHU)
- 1. Кришка підшипника розподільчого валу
- 2. Гайка
- 3. Розподільний вал
- 4. Сегментна шпонка
- 5. Болт зірочки розподільчого валу
- 6. Гідравлічний штовхач
- 7. Тарілка пружини
- 8. Пружини клапанів
- 9. Прокладання штоків клапанів
- 10. Сідло пружини
- 11. Напрямні втулки клапанів
- 12. Клапани
- 13. Заглушка
- 14. Сальник розподільчого валу
- 15. Головка циліндрів

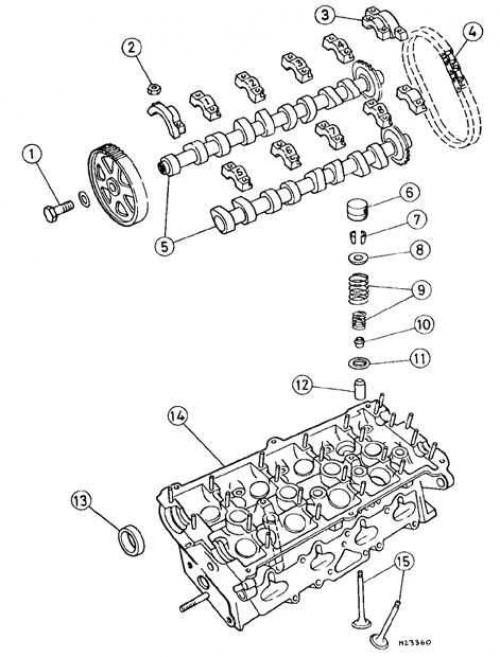

Головка циліндрів (ACE)
- 1. Болт зірочки розподільчого валу
- 2. Гайка кришки підшипника розподільчого валу
- 3. Кришка підшипника
- 4. Ланцюг
- 5. Розподільний вал
- 6. Гідравлічний штовхач
- 7. Конусні втулки
- 8. Тарілка пружини
- 9. Пружина клапана
- 10. Сальник штока клапана
- 11. Сідло пружини
- 12. Напрямна втулка
- 13. Сальник розподільчого валу
- 14. Головка циліндрів
- 15. Клапани

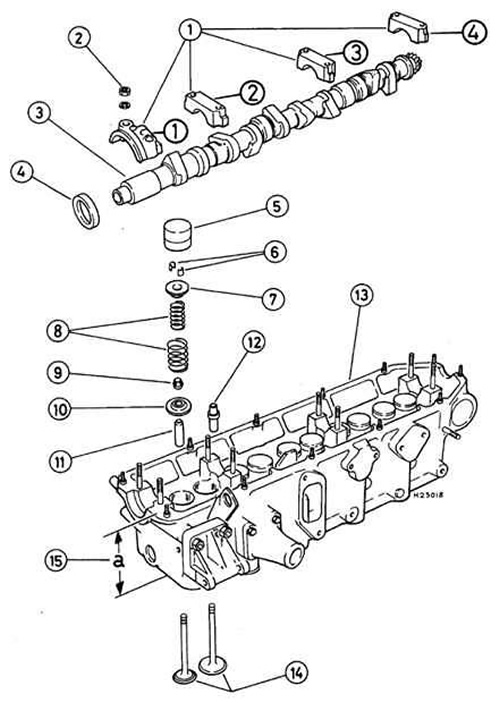

Головка циліндрів (AAR, AAN)
- 1. Кришка підшипника розподільчого валу
- 2. Гайка
- 3. Розподільний вал
- 4. Сальник
- 5. Гідравлічний штовхач
- 6. Конусні втулки
- 7. Тарілка пружини
- 8. Пружини клапана
- 9. Сальник штока клапана
- 10. Сідло пружини клапана
- 11. Напрямна втулка клапана
- 12. Напрямна втулка із сальником
- 13. Головка циліндрів
- 14. Клапани
- 15. Мінімальна висота головки

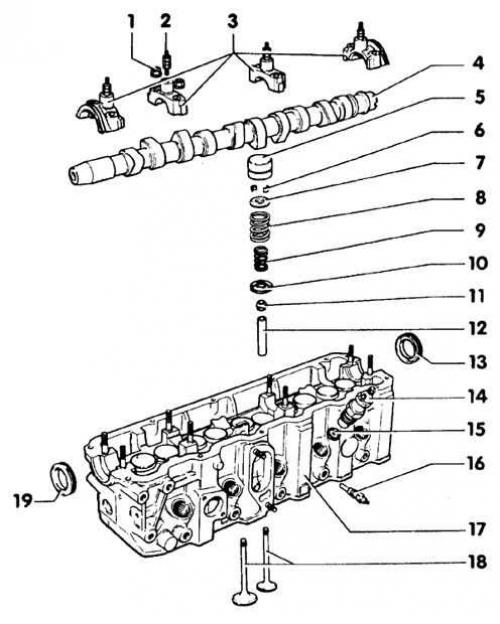

Головка циліндрів (AAS)
- 1. Гайка
- 2. Штифт
- 3. Кришки підшипників
- 4. Розподільний вал
- 5. Гідравлічний штовхач
- 6. Конусні втулки
- 7. Тарілка пружини
- 8. Зовнішня пружина
- 10. Сідло пружин
- 11. Сальник штока клапана
- 12. Напрямна втулка
- 13. Задній сальник
- 14. Інжектор
- 15. Теплоізолюючий щиток
- 16. Свічка
- 17. Головка циліндрів
- 18. Клапани
- 19. Передній сальник
Перебірка

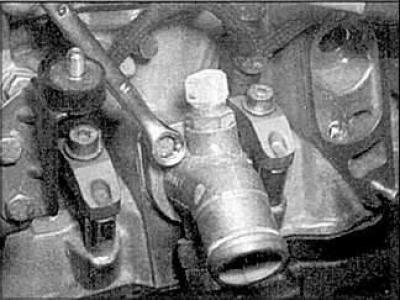

1. Зніміть головку циліндрів.

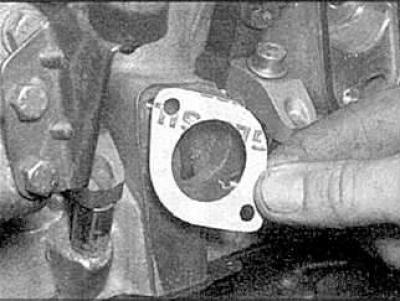

2. Викрутіть патрубок охолоджуючої рідини.
3. Зніміть прокладку.
4. Викрутіть датчик охолоджуючої рідини та перемикач тиску масла.

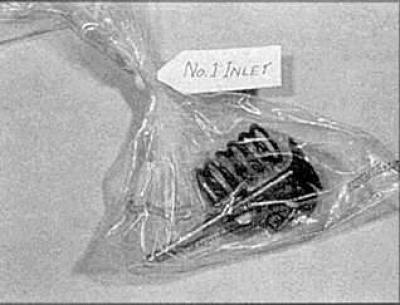

5. Складайте деталі в окремі помічені мішечки або коробки.
Двигуни ADR

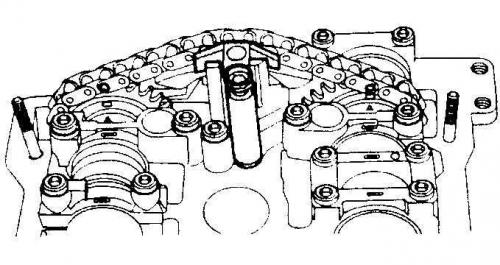

5. Викрутіть датчик Холла, зніміть шайбу та пластину датчика.
6. За допомогою спеціального інструменту 3366 застопоріть автоматичний регулятор розподільного валу.
7. Почистіть ланцюг та зірочки.
8. Ослабте болти кришок підшипників розподільних валів (див. мал. Головка циліндрів (ADR)).
9. Викрутіть болти автоматичного регулятора валів.
10. Зніміть обидва вали разом із регулятором та ланцюгом.
11. Вийміть сальники розподільних валів.
Двигуни AAE, ABK, AAD, 1Z, AHU
12. Ослабте гайки кришок підшипників N5,1 і 3, а потім N2 і 4 (див. рис. Головка циліндрів (AAE, ABK, AAD, 1Z, AHU)).
Двигуни ACE
13. Зніміть розподільник запалювання.
14. Скрутіть гайки кришок підшипників валу впускних клапанів N5 і 7, а потім N6 і 8. Скрутіть гайки підшипників валу випускних клапанів N1 і 3, а потім N2 і 4. Зніміть всі кришки (див. рис.головка циліндрів (ACE).
15. Зніміть вали разом із ланцюгом. Зніміть сальник валу випускних клапанів.
Двигуни AAR, AAN, AAS
16. Зніміть розподільник запалювання (AAS).
17. Ослабте гайки кришок підшипників N2 і 4, а потім N1 і 3 (див. рис.Головка циліндрів (AAR, AAN), Головка циліндрів (AAS)). Зніміть кришки.

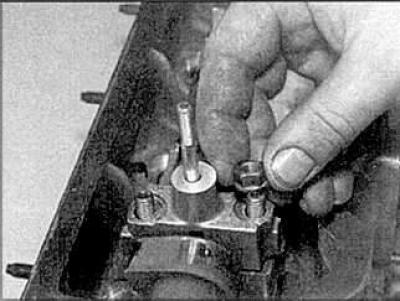

Двигуни ABP, AAT, AEL

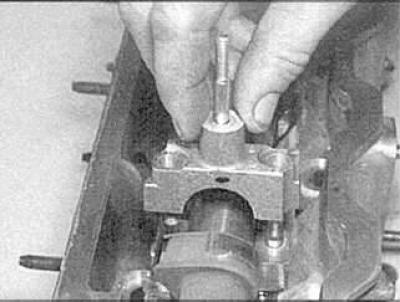

18. Скрутіть гайки кришок підшипників N2 та 4, а потім кришок N1 та 3.
19. Зніміть кришки підшипників.

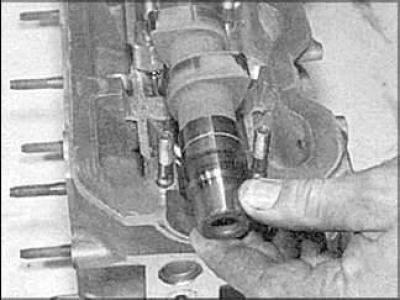

20. Зніміть сальники розподільчого валу.
21. Зніміть розподільний вал.
Всі види двигунів

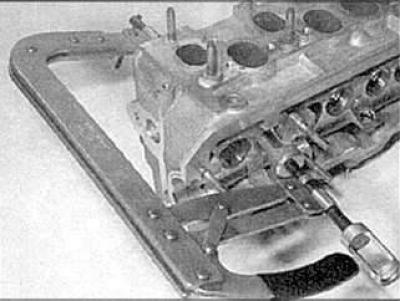

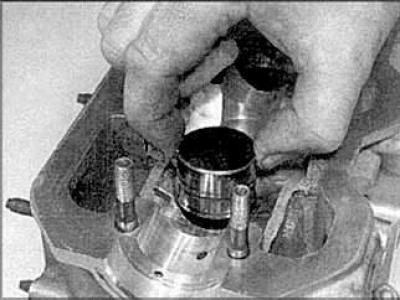

22. Дістаньте гідравлічні штовхачі та запам'ятайте їх правильне розташування.

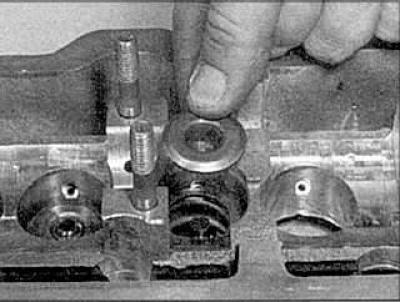

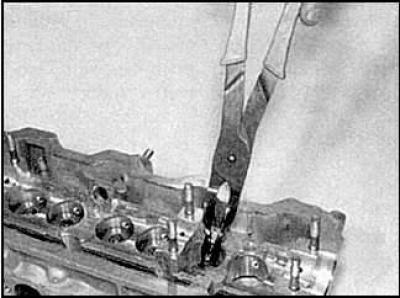

23. Стисніть пружини клапанів спеціальним інструментом і зніміть конусні втулки.

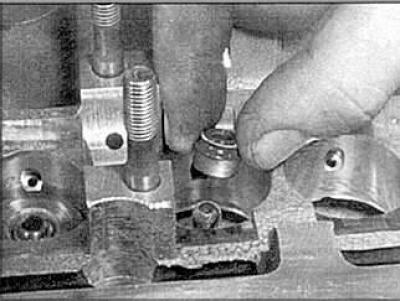

24. Зніміть тарілки пружин, пружини та їх сідла. Використовуйте спеціальний інструмент.

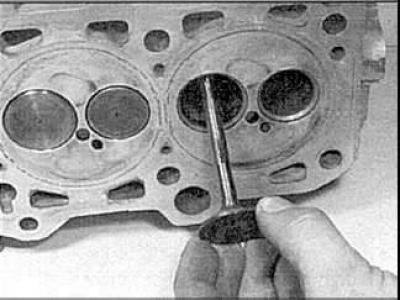

25. Зніміть сальники штоків клапанів.
26. Дістаньте клапани.
Чистка
Ретельно почистіть поверхні та отвори головки. Почистіть клапани та штовхачі.
