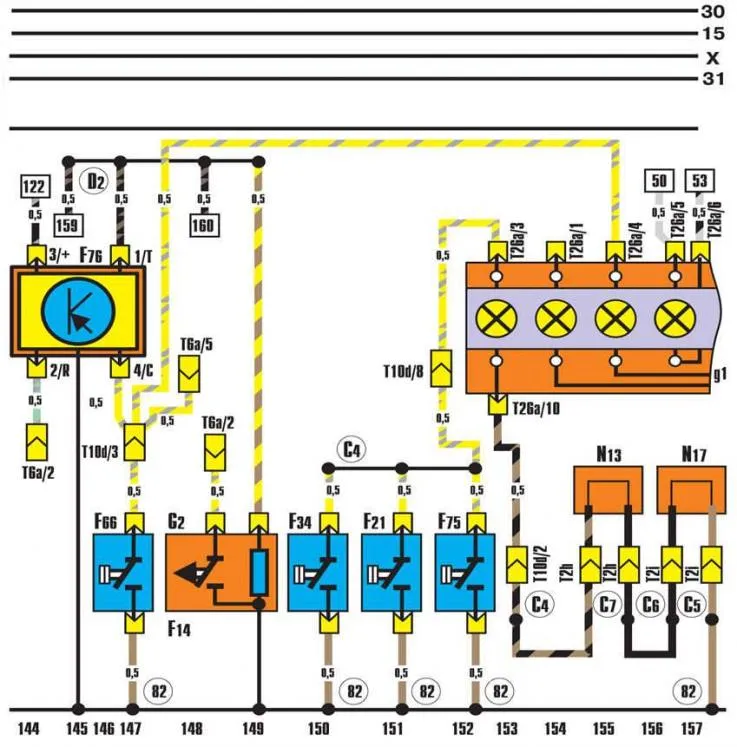

- F14 - датчик перегріву рідини, що охолоджує;
- F21 - датчик підсилювача гальм;
- F34 - датчик рівня гальмівної рідини;
- F66 - датчик рівня охолоджувальної рідини;
- F75 - датчик тиску олії в гідросистемі;
- F76 - електронний термовимикач;
- G2 - датчик покажчика температури охолоджувальної рідини;
- К3 - контрольна лампа тиску олії;
- К28 - контрольна лампа температури охолоджувальної рідини;
- К32 - контрольна лампа зношування гальмівних колодок;
- К66 – контрольна лампа несправності блоку електронного запалювання;
- N13 - датчик зносу гальмівної колодки зліва;
- N17 - пускова форсунка;
- T2h - 2-контактний роз'єм (ліва амортизаторна стійка);
- T2i - 2-контактний роз'єм (права амортизаторна стійка);
- T6a - 6-контактний роз'єм (чорний) за панеллю приладів;
- Т10d – 10-контактний роз'єм (жовтий) за панеллю приладів;
- Т26а - 26-контактний роз'єм (коричневий) у корпусі панелі приладів;
- 82 - з'єднання з масою 1 в передньому джгуті проводів зліва;
- С4 - з'єднання в передньому джгуті проводів зліва;
- С5 - з'єднання в передньому джгуті проводів зліва (індикатор зношування гальмівних накладок);
- С6 - з'єднання в передньому джгуті проводів зліва (індикатор зношування гальмівних накладок);
- С7 - з'єднання в передньому джгуті проводів зліва (індикатор зношування гальмівних накладок);
- С8 - з'єднання в передньому джгуті проводів зліва (індикатор зношування гальмівних накладок);
- D2 - з'єднання в передньому джгуті проводів зліва (контрольний датчик температури)
