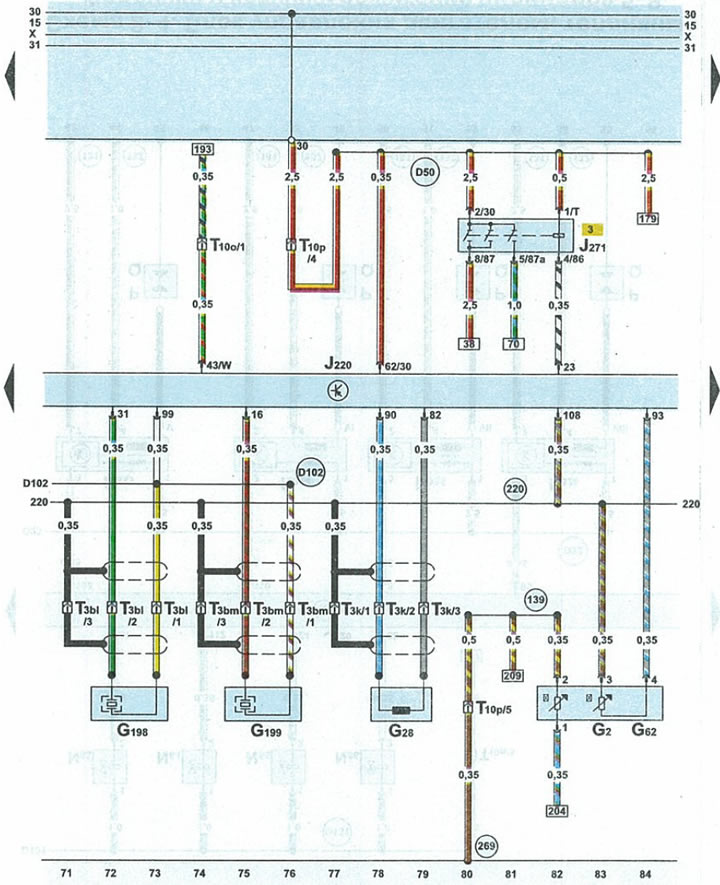

Schema 2-6. Unitate de control al motorului, senzor de detonare 3, senzor de detonare 4, senzor tahometru, senzor de temperatură lichid de răcire, releu de putere al unității de comandă a motorului
G2 | senzor de temperatura lichidului de racire |
G28 | senzor tahometru |
G62 | senzor de temperatura lichidului de racire |
G198 | senzor de detonare a combustibilului 3 |
G199 | senzor de detonare a combustibilului 4 |
J220 | unitatea de control al motorului |
J271 | releu de putere al unității de comandă a motorului |
Т3k | Senzor tahometru mufă gri cu 3 pini |
T3bl | Senzor de detonare negru cu 3 pini 3 |
Т3bm | Senzor albastru de detonare cu 3 pini 4 |
T10r | Cutie maro pentru siguranțe/releu cu 10 pini sub caren |
T10o | Cutie neagră de siguranțe/releu cu 10 pini sub caren |
139 | conexiune senzor cu «greutate» (-) în cablajul unității de comandă a motorului |
220 | «greutate» (-) (senzor) în cablajul motorului |
269 | conectarea a 1 senzor cu «greutate» (-) în cablajul din cablajul tabloului de bord |
D50 | borna 30 fir de potențial pozitiv din cablajul de cabluri din compartimentul motorului |
0102 | conexiunea 2 din cablajul compartimentului motor |
