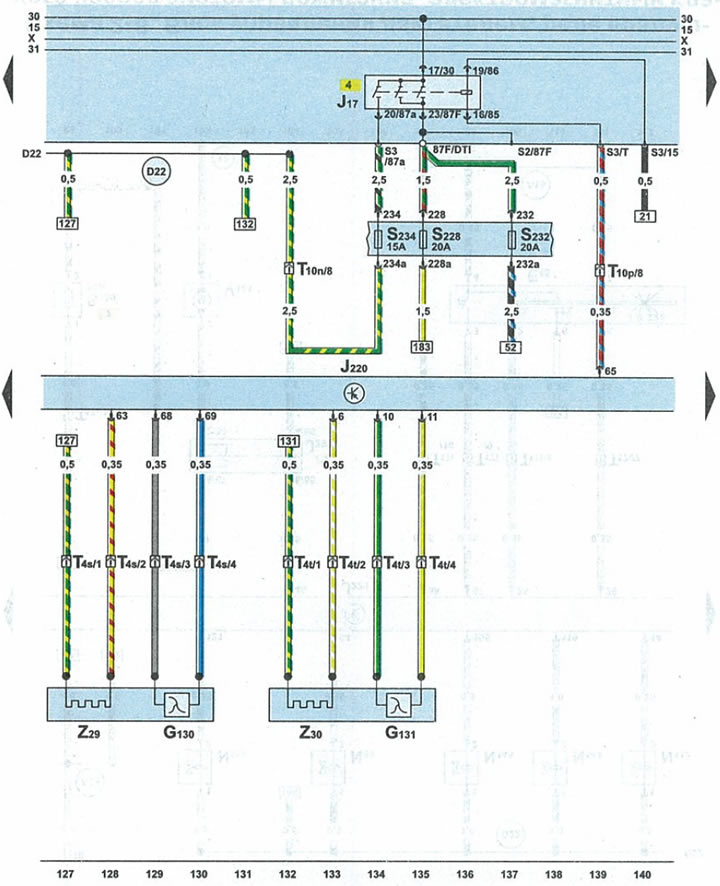

Schema 2-10. Unitate de comandă motor, releu pompă de combustibil, sonde lambda principale
G130 | sonda lambda principală 1 (după catalizator) |
G131 | sonda lambda principală 2 (după catalizator) |
J17 | releu pompei de combustibil |
J220 | unitatea de control al motorului |
S228 | siguranța 28 |
S232 | siguranța 32 |
S234 | siguranța 34 |
T4s | Sondă lambda principală 1 mufă verde cu 4 pini |
T4t | Ștecher maro cu 4 pini pentru sonda lambda principală 2 |
T10n | Fișă portocalie cu 10 pini pe cutia de siguranțe/relee de sub caren |
T10r | Fișă neagră cu 10 pini pe cutia de siguranțe/relee sub caren |
Z29 | încălzitorul sondei lambda principale 1 |
Z30 | încălzitorul sondei lambda principale 2 |
D22 | conexiunea cablului prin siguranța 34 din cablajul de pe partea dreaptă a compartimentului motor |
