Zestaw wskaźników
Zestaw wskaźników służy jako centrum informacyjne pojazdu dla kierowcy.
Wskaźnik temperatury oleju silnikowego
Wskaźnik wyświetla temperaturę oleju silnikowego.
Dopóki olej się nie rozgrzeje, nie powinieneś próbować wykorzystać pełnej mocy silnika. Jeżeli wskazówka instrumentu wyjątkowo wchodzi w górną strefę skali, należy zmniejszyć prędkość obrotową silnika. Igła powinna wtedy powrócić do normalnego zakresu działania.
Jeśli wskazówka pozostaje w zakresie wysokich temperatur, zatrzymaj się, zatrzymaj silnik i sprawdź poziom oleju. Jeśli poziom oleju jest prawidłowy, a lampka ostrzegawcza ciśnienia oleju nie miga po uruchomieniu silnika, można jechać do najbliższego warsztatu Audi bez wysokich obrotów silnika.
Tachometr
Obrotomierz pokazuje prędkość obrotową silnika przez jedną minutę.
Przy prędkości mniejszej niż 1500 obr./min przełączyć na następny niższy bieg. Początek czerwonego sektora skali odpowiada dla wszystkich biegów zakresowi maksymalnych obrotów dopuszczalnych przez krótki czas dla dotartego i ciepłego silnika. Najpóźniej, gdy strzałka dotrze do tego sektora skali, włącz wyższy bieg, ustaw dźwignię sterującą w pozycji "D" lub wyłączyć gaz.
Ostrożnie! Wskazówka obrotomierza może tylko na chwilę wejść w czerwone pole skali – niebezpieczeństwo uszkodzenia silnika! Początek czerwonej skali zależy od wersji silnika.

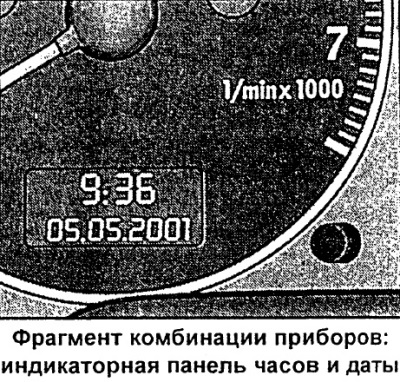

Cyfrowy zegar z datownikiem
Pojazd jest wyposażony w zegar kwarcowy lub radiobudzik.
Ustawienie zegara
- Pociągnij przycisk (miga wyświetlacz godzinowy) i obróć go w lewo/w prawo.
Ustawianie minut
- Pociągnij przycisk kilka razy, aż wskaźnik minut zacznie migać.
- Obróć przycisk w lewo/w prawo.
Ustawianie daty w kalendarzu
- Pociągnij przycisk kilka razy, aż zacznie migać wskazanie dnia, miesiąca lub roku.
- Obróć przycisk w lewo / w prawo.
Wniosek (sprzątanie) /wywołanie daty kalendarza
- Pociągnij przycisk tyle razy, aż pełny wyświetlacz daty kalendarzowej zacznie migać.
- Obróć przycisk w lewo/w prawo.
Gdy po naciśnięciu przycisku wskaźnik przestanie migać, proces ustawiania i programowania czasu/daty kalendarzowej jest zakończony.
Naciskając/pociągając przycisk ustawiania/sterowania zegara (w zależności od wariantu zestawu wskaźników) Przy wyłączonym zapłonie podświetlenie panelu wyświetlacza można włączyć na kilka sekund.

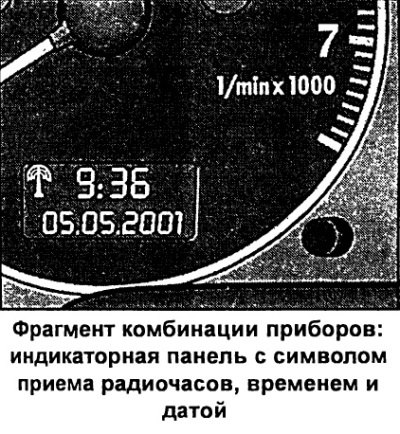

Zegary radiowe
w trybie "sterowany radiowo zegar kwarcowy" na panelu wyświetlacza pojawi się symbol odbioru informacji radiowych (rozbieżna wieża radiowa). W tym trybie nie ma możliwości ręcznej zmiany wskazania minut i daty.
Jeśli pojazd znajduje się w różnych strefach czasowych, należy odpowiednio zmienić wyświetlanie zegara ręcznie.
Jeśli nie ma odpowiedniego sygnału radiowego przez trzy dni, zegarek automatycznie przełączy się na "zegarek kwarcowy". Jednocześnie zniknie wskazanie symbolu odbioru informacji radiowych. Jeśli chcesz ponownie ustawić godzinę i datę w kalendarzu, patrz rozdział "Cyfrowy zegar z datownikiem".
Wskaźnik temperatury płynu chłodzącego
Wskaźnik temperatury płynu chłodzącego działa tylko przy włączonym zapłonie. Aby uniknąć uszkodzenia silnika, należy przestrzegać poniższych instrukcji dotyczących temperatury.
Zakres temperatur zimnego silnika
Jeśli strzałka nadal znajduje się po lewej stronie skali, oznacza to, że silnik nie osiągnął jeszcze temperatury roboczej. Unikaj nadmiernych obrotów "pełny gaz" i znaczne obciążenie silnika.
Zakres temperatur pracy
Silnik osiągnął temperaturę roboczą, jeśli podczas normalnej jazdy wskazówka wskaźnika temperatury oscyluje w środkowej części skali. Przy znacznym obciążeniu silnika i wysokiej temperaturze zewnętrznej strzałka może przesunąć się bardziej w prawo na skali. Nie powinno to powodować alarmu, dopóki symbol sygnału nie zacznie migać na wyświetlaczu zestawu wskaźników.
symbol sygnału
Miganie symbolu sygnału na wyświetlaczu oznacza spadek poziomu płynu chłodzącego lub jego przegrzanie.
Znaczne odchylenie strzałki w prawą stronę skali oznacza, że temperatura płynu chłodzącego jest zbyt wysoka. Zatrzymaj się, wyłącz silnik i pozwól mu ostygnąć. Jeśli symbol ostrzegawczy zaświeci się ponownie po krótkim czasie podczas jazdy, skontaktuj się z Audi.
Uwaga! Nigdy nie otwieraj maski, jeśli widzisz lub słyszysz parę lub płyn chłodzący wydobywający się z komory silnika. Poczekaj, aż przestanie wydobywać się para lub chłodziwo.
Ostrożnie! Reflektory dodatkowe i inne elementy dodatkowe, które utrudniają dopływ powietrza chłodzącego, pogarszają działanie chłodzące płynu chłodzącego. Jeśli temperatura zewnętrzna jest wysoka, a silnik jest mocno obciążony, istnieje niebezpieczeństwo przegrzania silnika!
Jednym z zadań przedniego spojlera jest odpowiednie rozprowadzanie powietrza chłodzącego podczas jazdy. Jeśli spojler jest uszkodzony, efekt chłodzenia jest osłabiony i istnieje ryzyko przegrzania silnika! Uzyskaj wykwalifikowaną pomoc.
Wskaźnik poziomu paliwa
Wskaźnik działa tylko przy włączonym zapłonie.
Pojemność zbiornika paliwa wynosi około 70 litrów, a samochodu z silnikiem ośmiocylindrowym około 82 litrów. Jeśli strzałka osiągnęła pole rezerwowe, na wyświetlaczu zestawu wskaźników zapala się symbol). Oznacza to, że w rezerwie pozostaje około 9 litrów paliwa. Wskazanie tego symbolu przypomina o konieczności uzupełnienia paliwa.
Ostrożnie! Nigdy nie zabraknie paliwa, dopóki zbiornik nie będzie suchy! Nieregularny dopływ paliwa może prowadzić do przerw w działaniu układu zapłonowego. W rezultacie niespalone paliwo dostanie się do układu wydechowego. Może to doprowadzić do przegrzania i uszkodzenia katalizatora.

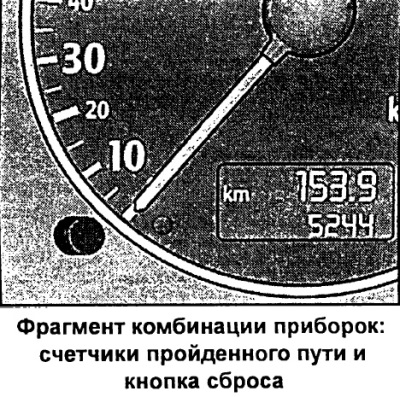

Prędkościomierz i liczniki dzienne
Prędkościomierz pokazuje prędkość i przebytą odległość.
Wskazanie przebytej odległości jest wyświetlane w kilometrach (km). W niektórych modyfikacjach wskazanie jest wyświetlane w milach.
Dolny licznik rejestruje całkowity przebieg pojazdu w kilometrach lub milach.
Górny licznik kilometrów (dzienny licznik nugatów) rejestruje odległość przebytą od ostatniego resetu. Dzięki temu możliwy jest pomiar określonych odcinków przebytej odległości. Licznik ma dokładność do 100 m lub 1/10 mili. Resetowanie (ustawienie wartości zerowej) górny licznik odbywa się poprzez naciśnięcie przycisku zerowania.
Naciśnięcie przycisku ustawiania/sterowania zegara przy wyłączonym zapłonie powoduje włączenie na kilka sekund podświetlenia dalmierza.
Sygnalizacja awarii
Obecność usterki w zestawie wskaźników jest sygnalizowana przez wskazanie "dEF" w miejscu wskazania dziennego licznika drogi. Jak najszybciej zleć usunięcie usterki w Audi.
Woltomierz
Woltomierz wskazuje napięcie elektryczne sieci pokładowej.
Normalna wartość to 1214 V. Jeśli przy pracującym silniku napięcie spadnie poniżej 12 V, sprawdź zasilanie (akumulator i generator) w Audi.
Podczas uruchamiania silnika napięcie może spaść poniżej 8 V.

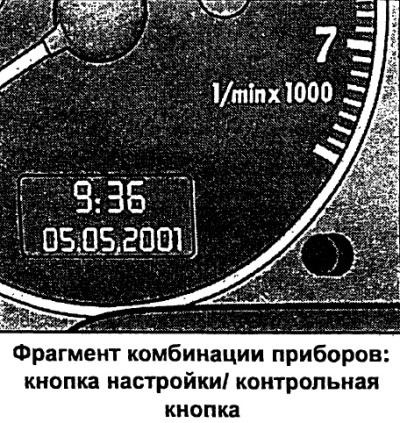

Przycisk ustawień/przycisk sterowania
Przeznaczenie funkcjonalne przycisku sterującego:
Włączenie wskazania cyfrowych godzin i liczników przebytej odległości
Naciśnięcie przycisku przy wyłączonym zapłonie na kilka sekund powoduje włączenie wyświetlacza zegara cyfrowego z datą i licznikiem odległości.
Wywołanie wskazania kilometrów pozostałych do konserwacji
Krótkie naciśnięcie przycisku przy włączonym zapłonie powoduje wyświetlenie liczby kilometrów pozostałych do przeglądu. Sprawdzenie działania układu można przeprowadzić zarówno przy wyłączonym silniku, jak i przy pracującym silniku oraz przy prędkości nie większej niż 5 km/h.
Kontrola wskazań znaków
Dwukrotne naciśnięcie przycisku sterującego przy włączonym zapłonie powoduje sekwencyjne wywołanie wskazania systemu kontroli awarii wszystkich symboli. Sprawdzenie działania układu można przeprowadzić zarówno przy wyłączonym silniku, jak i przy pracującym silniku oraz przy prędkości nie większej niż 5 km/h.
Jeśli występuje usterka 1. priorytetu (symbol czerwony) kontrola wskazań nie jest możliwa.
Wyświetlanie instrukcji dla kierowcy
Gdy na wyświetlaczu miga symbol 1. poziomu priorytetu, po krótkim naciśnięciu przycisku sterującego można ponownie włączyć podświetlenie odpowiedniej instrukcji dla kierowcy. Na przykład:
MOTOR ABSTELLEN, OLSTAND PRUFEN (zatrzymać silnik, sprawdzić poziom oleju). Wyświetlacz gaśnie po około 5 sekundach.
Alarm prędkości
Naciskając przycisk podczas jazdy, można zaprogramować próg poziomu ostrzegania 1 urządzenia ostrzegającego o przekroczeniu prędkości.
Próg poziomu ostrzegania 2 urządzenia ostrzegającego o przekroczeniu prędkości jest programowalny tylko przy wyłączonym zapłonie.
Wyświetlanie interwału konserwacji
Wskazanie interwału konserwacji przypomina o następnej konserwacji.
Wskazanie kilometrów do konserwacji
Krótkie naciśnięcie przycisku 1 przy włączonym zapłonie powoduje wyświetlenie liczby kilometrów do następnej konserwacji. Wyjście sygnalizacji jest możliwe zarówno przy wyłączonym silniku, jak i przy pracującym silniku oraz przy prędkości nie większej niż 5 km/h. Wskazanie ilości kilometrów do przeglądu jest aktualizowane przy każdym włączeniu zapłonu - pierwszy raz po 500 km po resecie.
Komunikat SERWIS ZA 15000 Km będzie wyświetlany na wyświetlaczu nowego samochodu/pojazdu po przeglądzie przez pierwsze 500 km.
Dotyczy to również pojazdów z "LongLife-Service".
Przypomnienie o konserwacji
Gdy do zbliżającej się konserwacji pozostało 2000 km, po włączeniu zapłonu na wyświetlaczu pojawia się następujący komunikat:
SERVICE IN 2000 km
Po 5 s wyświetlacz przechodzi do normalnego trybu wyświetlania. Wskazanie liczby kilometrów do przeglądu jest aktualizowane przy każdym włączeniu zapłonu, aż do terminu przeglądu.
Termin konserwacji
Kiedy zbliża się termin następnej konserwacji, natychmiast po włączeniu zapłonu, na wyświetlaczu pojawia się wskazanie "Service!". Po 5 s wyświetlacz przechodzi do normalnego trybu wyświetlania.
Przywracanie wyświetlacza do pierwotnej pozycji
Wyświetlacz jest resetowany przez serwis Audi.
Jeśli serwis nie był wykonywany przez Audi, wyświetlacz resetuje się w następujący sposób:
- Wyłączyć zapłon.
- Trzymając wciśnięty przycisk 2, włącz zapłon. Wyświetlacz pokazuje "SERVICE!".
- Naciskać przycisk 1, aż wyświetlacz zgaśnie "SERVICE!".
Jeśli przycisk resetowania nie zostanie wciśnięty w ciągu 5 sekund, wyświetlacz przełączy się do normalnego trybu wyświetlania.
Notatka
- Wyświetlacz należy przywrócić do pierwotnej pozycji dopiero po zakończeniu konserwacji. Inaczej nie będzie to prawdą.
- Gdy akumulator jest odłączony, dane dotyczące okresów międzyprzeglądowych pozostają zachowane.
- Jeśli występuje usterka 1. priorytetu (symbol czerwony) nie ma możliwości wywołania wskazania liczby kilometrów do przeglądu.

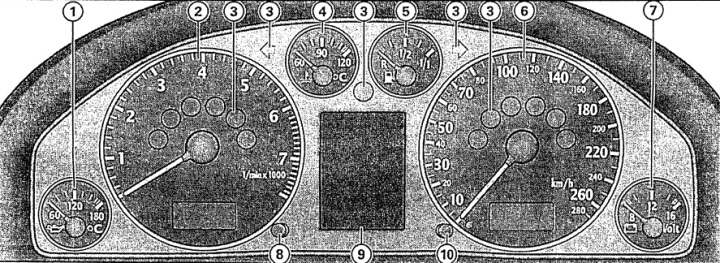

zestaw wskaźników
1 - wskaźnik temperatury oleju silnikowego
2 - obrotomierz z zegarem cyfrowym i wyświetlaczem daty
3 - lampki kontrolne
4 - wskaźnik temperatury płynu chłodzącego
5 - wskaźnik paliwa
6 - prędkościomierz z panelem wskaźników liczników odległości
7 - woltomierz
8 - przycisk ustawiania zegara / przycisk sterujący
9 - wyświetlacz:
- wskazanie interwału konserwacji;
- kontrolować lamów;
- wskazanie temperatury zewnętrznej;
- położenie dźwigni sterującej 5-biegowej automatycznej skrzyni biegów;
- położenie dźwigni sterującej «multitronic»;
- system informowania kierowcy
10 - przycisk resetowania
- dzienny licznik drogi;
- wskazanie interwału konserwacji
Notatka. Gdy zapłon jest włączony, strzałki na zestawie wskaźników są podświetlone. Gdy światło jest włączone, wagi są dodatkowo podświetlone.
