Standardowe wyposażenie samochodu obejmuje odbiornik radiowy z kodowanym zabezpieczeniem przeciwkradzieżowym, które jest wykonane w oparciu o mikroprocesor. Po odłączeniu radia od sieci pokładowej samochodu (wyjmowanie baterii, wyjmowanie radia lub wstępna instalacja radia) musisz wprowadzić kod zabezpieczający. Radio można włączyć dopiero po wprowadzeniu prawidłowego kodu.
Przed usunięciem drutu «szerokie rzesze» z akumulatora, sprawdź, czy masz kod do radia. W przypadku braku kodu bezpieczeństwa radio można uruchomić tylko w autoryzowanej stacji obsługi Audi.
Indywidualny kod zabezpieczający radio znajduje się w dokumentacji technicznej dołączonej do samochodu przy sprzedaży.

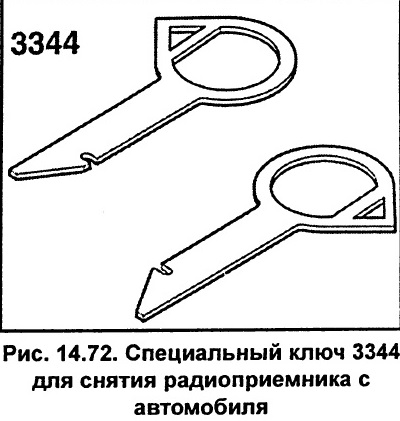

Aby wyjąć radio, musisz użyć dwóch specjalnych kluczy 3344 (Ryż. 14.72).
Wycofanie
Usuń drut «szerokie rzesze» z baterią.
Uwaga
- Po odłączeniu przewodów od zacisków akumulatora dane o zarejestrowanych usterkach są usuwane z bloków pamięci urządzeń sterujących, dlatego przed odłączeniem przewodów należy skontaktować się z warsztatem w celu przypomnienia zarejestrowanych w nim usterek. Po podłączeniu przewodów do zacisków akumulatora konieczne jest włączenie i przeprogramowanie elektrycznych szyb, a także położenia lusterek wstecznych i siedzeń.
- Jeżeli samochód posiada radio z kodem to przed odłączeniem przewodów od zacisków od akumulatora należy sprawdzić czy jest kod do ponownej aktywacji odbiornika. W przeciwnym razie uruchomienie odbiornika radiowego będzie możliwe tylko na specjalistycznej stacji.
Włóż dwa klucze w wąskie szczeliny po obu stronach radia, aż zatrzasną się na swoim miejscu. Napisy na klawiszach powinny znajdować się u góry. Klucz z napisem "Top L" musi być zainstalowany po lewej stronie iz napisem "Top R" po prawej stronie radia.

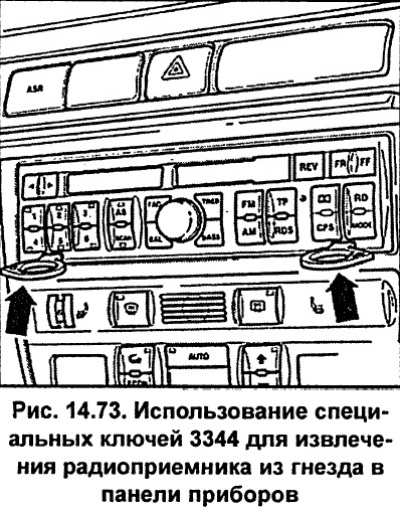

Wyjmij radioodbiornik z gniazdka znajdującego się za główkami kluczyków, uważając, aby go nie wygiąć ani nie pociągnąć na bok (Ryż. 14.73).
Odłączyć złącza elektryczne głośnika i anteny od odbiornika radiowego, a także złącze wielostykowe do zasilania odbiornika radiowego. Jeśli do połączenia używane są złącza inne niż wielostykowe, należy je oznaczyć przed odłączeniem.
Instalacja
Usuń specjalne klucze z radia.
Podłącz złącza elektryczne z tyłu radia.
Włóż odbiornik radiowy do gniazda tablicy rozdzielczej, aż zatrzaski sprężynowe zatrzasną się na swoim miejscu.
Podłącz przewód «szerokie rzesze» do akumulatora.
Wykonaj operacje zapamiętania pozycji siedzeń, lusterek itp., a także ustaw godzinę na zegarze i wprowadź kod do radia.
Zakodowane urządzenie zabezpieczające przed kradzieżą. Urządzenie oparte jest na mikroprocesorze. Po odłączeniu radia od sieci elektrycznej samochodu (wyjęciu baterii, demontażu odbiornika radiowego lub jego pierwszej instalacji) musisz wprowadzić kod bezpieczeństwa. Radio można włączyć dopiero po wprowadzeniu prawidłowego kodu.
Po włączeniu radia na wyświetlaczu pojawia się napis SAVE - można wprowadzić kod antykradzieżowy.
Wprowadzenie do kodu
Numer kodu jest umieszczony w instrukcji obsługi radia.
Aby wprowadzić poprawny kod, należy wykonać następujące czynności.
- Włącz radio - na wyświetlaczu pojawi się napis SAVE.
- Jednocześnie naciśnij przyciski TP i RDS i przytrzymaj je, aż pojawi się wskazanie "1000". Zwolnij przyciski. W żadnym wypadku nie naciskaj ponownie przycisków TP i RDS, w przeciwnym razie liczba 1000 zostanie potraktowana jako kod.
- Z przyciskami 1-4 (stałe ustawienia) wprowadzić numer kodu: pierwszą cyfrę kodu wprowadza się przyciskiem 1, drugą cyfrę przyciskiem 2 itd. Przyciski 5 i 6 nie są używane.
- Jednocześnie naciśnij przyciski TP i RDS i przytrzymaj je, aż pojawi się napis SAVE.
- Zwolnij przyciski.
Radio jest teraz gotowe do użytku.
Jeśli popełniono błąd podczas wprowadzania kodu, na wyświetlaczu pojawi się migający napis SAVE, który następnie zaświeci się na stałe.
Spróbuj ponownie zainstalować kod. Liczba prób jest pokazywana na wyświetlaczu.
Ponowne wprowadzenie błędnego kodu spowoduje zablokowanie odbiornika na 1 godzinę.
Po 1 godzinie możesz powtórzyć dwie próby ustawienia kodu. Jeśli się nie powiodą, odbiornik zostanie zablokowany na 1 godzinę.

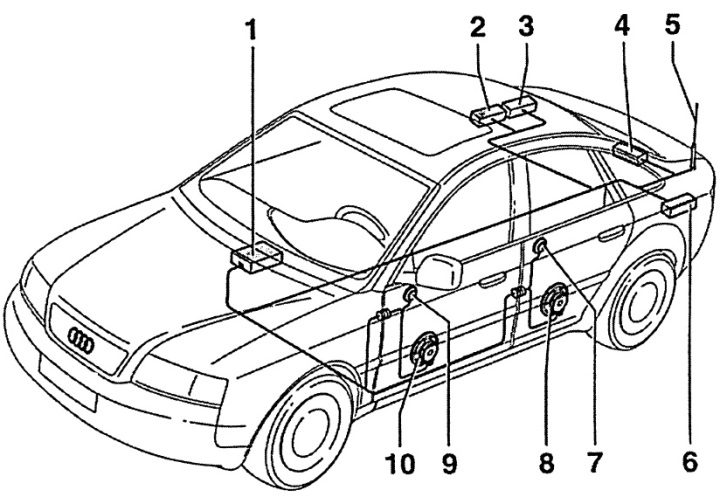

Ryż. 14.71. Lokalizacja radia i głośników w samochodzie
1 - odbiornik radiowy na desce rozdzielczej,
2 - Wzmacniacz mocy Bose,
3 - subwoofer (głośnik niskotonowy),
4 - wzmacniacz antenowy,
5 - automatyczna antena,
6 - odtwarzacz CD (Zmieniarka CD),
7, 9 - głośniki średniotonowe,
Moc 20 W, rezystancja nominalna 4 Ohm.
8, 10-głośniki wysokotonowe.
Moc 20 W, rezystancja nominalna 4 Ohm.
