Pojazdy z napędem na przednie koła
Wycofanie
Uwaga. Opis dotyczy pojazdów z napędem na przednie koła. Ze względu na inną konstrukcję tylnego zawieszenia, linki hamulca postojowego są inaczej ułożone w pojazdach z napędem na wszystkie koła. Jednak zasadniczo demontaż i montaż odbywają się w ten sam sposób.
Zaznacz farbą położenie koła względem piasty. Jest to konieczne do ponownego zamontowania koła w jego pierwotnym położeniu, w wyniku czego zachowane jest jego wyważenie.
Gdy pojazd jest na kołach, poluzuj śruby tylnego koła.
Podnieś tył samochodu i zamocuj go na stojakach, odkręć śruby i zdejmij koła.
Zdejmij przednią część osłony termicznej.

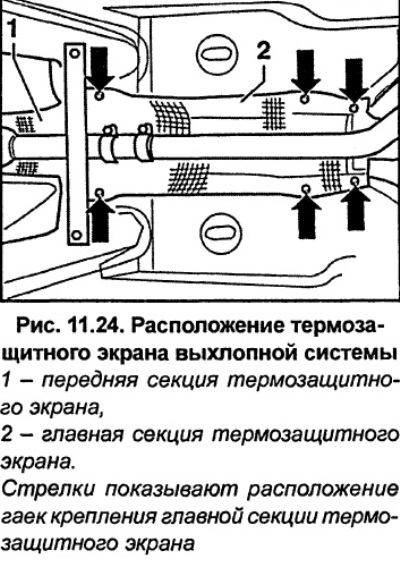

Odkręć nakrętki i przesuń główną część osłony termicznej do przodu (patrz ryc. 11.24).
Poluzuj linki hamulca postojowego w następujący sposób.

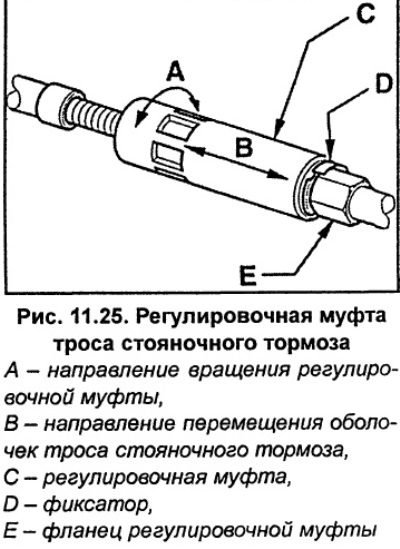

- Usuń element ustalający D (Ryż. 11.25).
- Obrócić tuleję regulacyjną C do oporu A, przytrzymując kołnierz tulei regulacyjnej E kluczem 13 mm.
- Przesuń osłony linki hamulca postojowego.

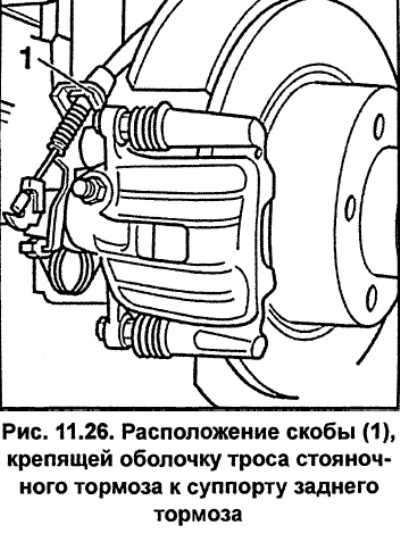

Zdejmij wspornik mocujący osłonę linki hamulca postojowego do zacisku hamulca tylnego (patrz ryc. 11.26).
Odłącz linkę hamulca postojowego od dźwigni hamulca postojowego na zacisku, uważając, aby nie uszkodzić osłony hamulca postojowego.

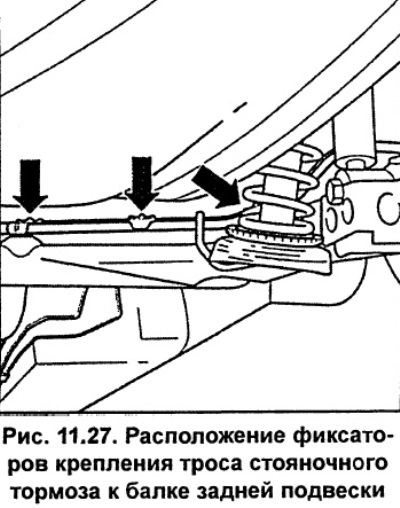

Zwolnij linkę hamulca postojowego z uchwytów na tylnej belce zawieszenia (patrz ryc. 11.27).

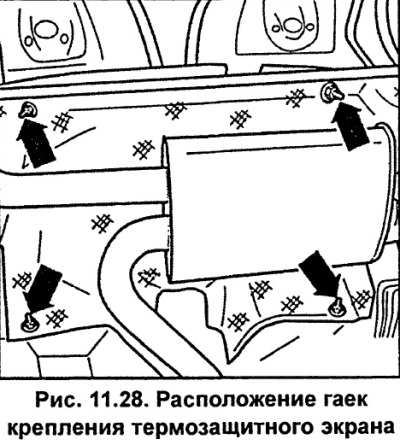

Odkręć nakrętki i zdejmij osłonę termiczną tylnego tłumika (patrz ryc. 11.28).

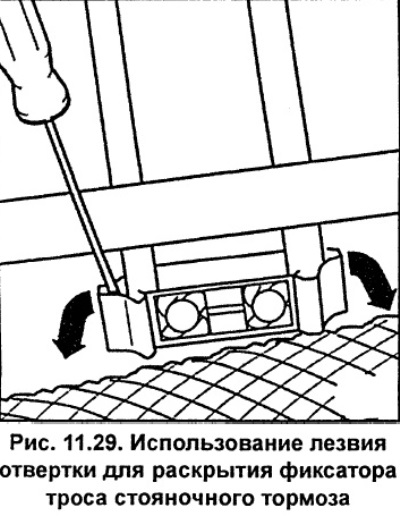

Za pomocą ostrza śrubokręta otwórz zatrzask i wyjmij linkę hamulca postojowego (patrz ryc. 11.29).

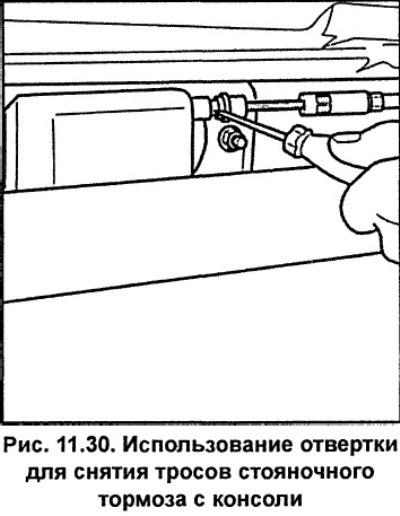

Za pomocą śrubokręta wyjmij linkę hamulca postojowego z konsoli (patrz ryc. 11.30).
Zdemontować tylną część konsoli środkowej.

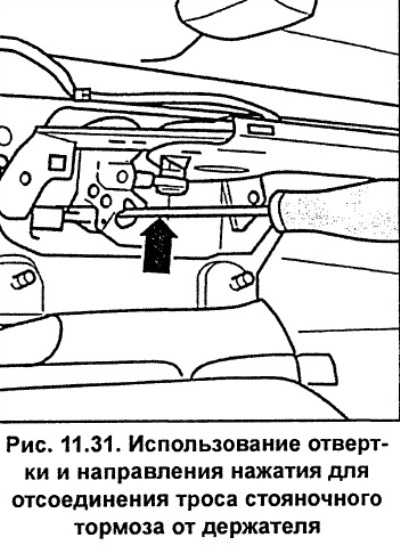

Używając śrubokręta przez otwór w podstawie dźwigni hamulca postojowego, wciśnij wypustki hamulca postojowego w kierunku dźwigni i wyciśnij głowicę z uchwytu (patrz ryc. 11.31).
Zdejmij linkę hamulca postojowego.
Instalacja
Jeśli jest na wyposażeniu, zdejmij plastikowe części nienadające się do ponownego użytku z kompensatora linki hamulca postojowego.
Zamocuj kompensator śrubokrętem nr 2 (Ryż. 11.19), więc się nie odwraca.
Przez konsolę włożyć głowicę kulową do kompensatora linki hamulca postojowego.
Podłącz linkę hamulca postojowego do konsoli.
Przymocuj linkę hamulca postojowego do zacisków i zabezpiecz zaciskami.
Przymocuj linkę hamulca postojowego do uchwytów na tylnej belce.
Zamontować tylną część konsoli środkowej.
Ponownie zamontuj i przykręć osłonę termiczną w pobliżu tylnego tłumika.
Przykręć osłonę termiczną.
Nałóż cienką warstwę smaru na występ, który wycentrował tarczę koła. Zamontować koło, wyrównując wcześniej naniesione oznaczenia i zabezpieczyć je śrubami. Opuścić pojazd na podłoże i dokręcić śruby kół momentem 120 Nm.
Pojazdy 4x4
Poluzuj regulatory linki hamulca postojowego. Mocowania znajdują się przed tylnymi dolnymi wahaczami.
Wywieś linkę hamulca postojowego.

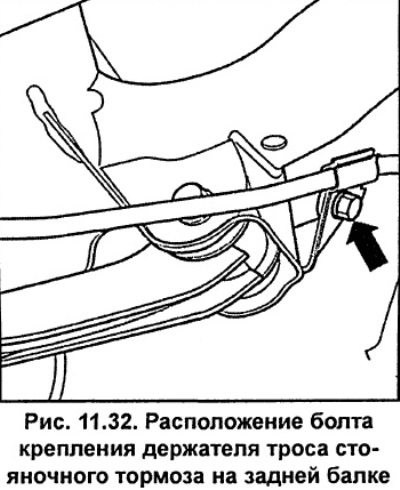

Odkręć śruby i zwolnij linkę hamulca postojowego z uchwytów na tylnej belce.

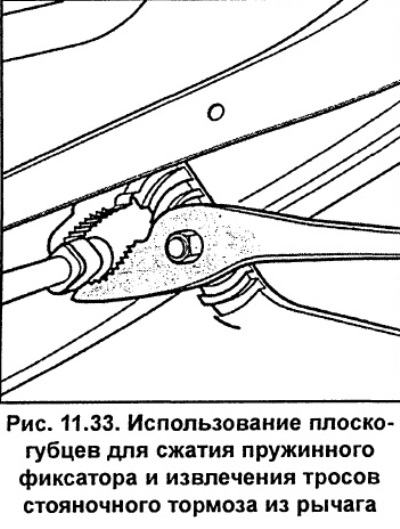

Ściśnij zacisk sprężynowy szczypcami i zdejmij linkę hamulca postojowego z dźwigni (patrz ryc. 11.33).

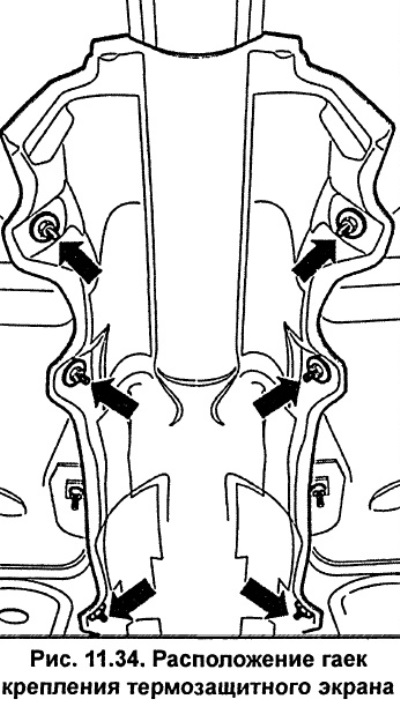

Odkręć i zdejmij osłonę termiczną (patrz ryc. 11.34).

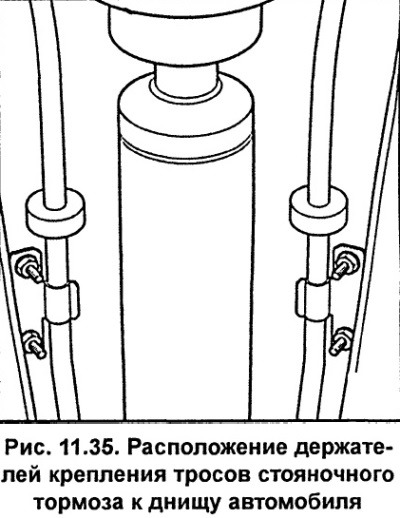

Odkręć nakrętki i zwolnij linkę hamulca postojowego z uchwytów na spodzie samochodu (patrz ryc. 11.35).
