Wycofanie
Zdejmij pokrywę zestawu wskaźników.
Zwolnij zaciski na bocznej osłonie tablicy rozdzielczej i zdejmij ją.
Odkręć pięć śrub 2 (Ryż. 12.72).

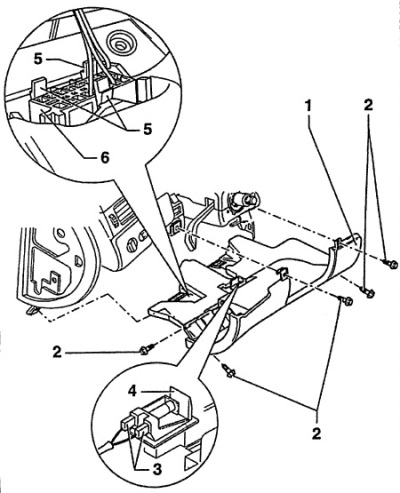

Ryż. 12.72. Półka na drobiazgi po stronie kierowcy
1 - półka na drobiazgi po stronie kierowcy,
2 - śruby,
3 - złącze elektryczne,
4 - oświetlenie miejsca na nogi,
5 - haki blokujące,
6 - złącze diagnostyczne
Przesuń w dół, aby wyjąć półkę na drobiazgi.
Odłączyć złącza elektryczne 3 i 4 (Ryż. 12.72) do oświetlenia miejsca na nogi.
Wyjmij złącze diagnostyczne 6 (Ryż. 12.72). W tym celu ściśnij trzy zaczepy blokujące 5.
Instalacja
Instalacja odbywa się w kolejności, powrót do demontażu.
