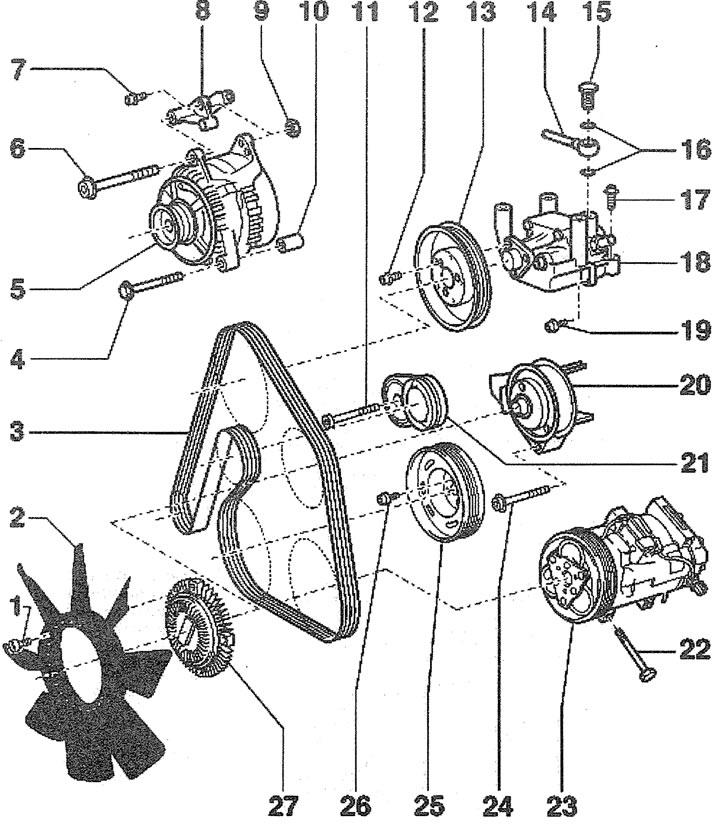

3.0. Napęd pomocniczy:
1 - śruba do mocowania wirnika wentylatora chłodnicy. Moment dokręcania - 17 Nm
2 - wentylator wirnikowy nadmuchujący chłodnicę sprzęgłem wiskotycznym
3-żebrowany pasek napędowy akcesoriów
4 - dolna śruba mocująca alternatora. Moment dokręcania - 22 Nm
5 - generator
6 - górna śruba mocowania generatora. Moment dokręcania - 45 Nm
7 - śruba mocowania ramienia generatora. Moment dokręcania - 22 Nm
8 - wspornik montażowy generatora
9 - nakrętka. Moment dokręcania - 45 Nm
10 - tuleja dystansowa
17 - śruba mocowania rolki napinacza paska wielorowkowego. Moment dokręcania - 55 Nm
12 - śruba mocowania koła pasowego pompy hydraulicznego wspomagania kierownicy. Moment dokręcania - 22 Nm
13 - koło pasowe, pompa wspomagania kierownicy
14 - przewód wylotowy hydraulicznego wspomagania układu kierowniczego
15 - śruba drążona do mocowania przewodu ciśnieniowego wspomagania kierownicy. Moment dokręcania - 40 Nm
16 - pierścień uszczelniający. Do wymiany po każdym demontażu
17 - śruba mocowania pompy hydraulicznego wspomagania kierownicy. Moment dokręcania - 22 Nm
18 - pompa wspomagania kierownicy ze wspornikiem
19 - śruba. Moment dokręcania - 22 Nm
20 - koło pasowe wentylatora chłodnicy ze sprzęgłem wiskotycznym
21 - napinacz rolkowy paska wielorowkowego do napędu jednostek pomocniczych
22 - śruba mocowania kompresora odżywki. Moment dokręcania - 25 Nm
23 - sprężarka klimatyzacji
24 - śruba do mocowania koła pasowego wentylatora chłodnicy. Moment dokręcania: śruba M6 - 10 Nm; śruba M8 - 22 Nm
25 - koło pasowe / tłumik drgań
26 - śruba mocująca koło pasowe paska wielorowkowego. Moment dokręcania - 22 Nm
27 - lepkie sprzęgło wentylatora chłodnicy
