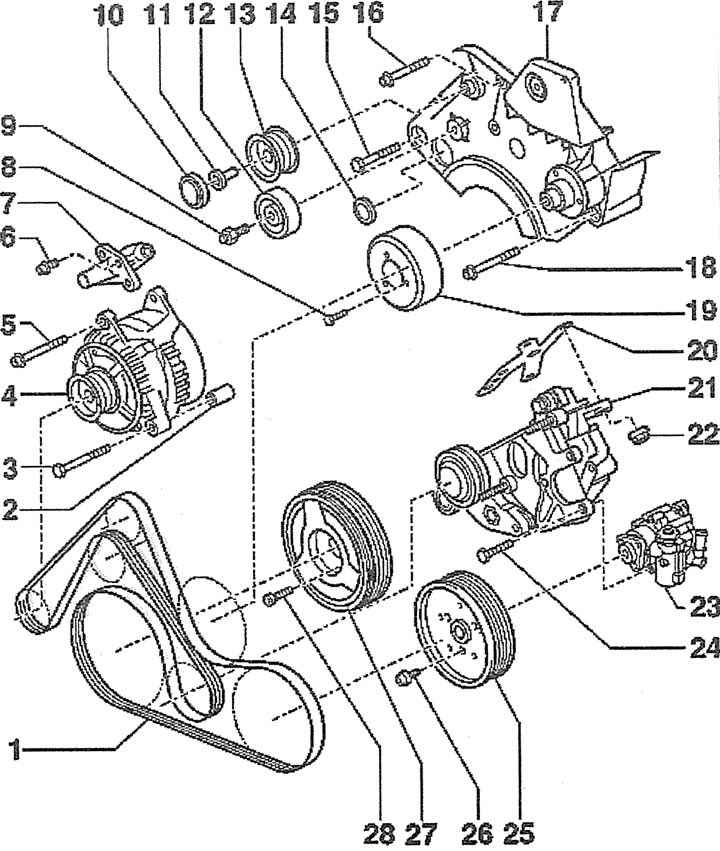

3.0. Napęd pomocniczy:
1 - żebrowany pasek napędowy jednostek pomocniczych
2 - tuleja montażowa generatora
3 - dolna śruba mocująca alternatora. Moment dokręcania - 22 Nm
4 - generator
5 - górna śruba mocowania generatora. Moment dokręcania - 45 Nm
6 - śruba mocowania ramienia generatora. Moment dokręcania - 22 Nm
7 - wspornik generatora
8 - śruba do mocowania koła pasowego wentylatora chłodnicy. Moment dokręcania - 10 Nm
9 - śruba mocowania rolki kierującej. Moment dokręcania - 22 Nm
10 - zaślepka śruby mocującej rolkę prowadzącą
11 - śruba mocowania rolki kierującej. Moment dokręcania - 22 Nm
12 - rolka prowadząca
13 - rolka prowadząca
14 - wtyczka
15 - śruba do mocowania wspornika wentylatora chłodnicy. Moment dokręcania - 45 Nm
16 - śruba. Moment dokręcania -10 Nm
17 - wspornik wentylatora chłodnicy
18 - śruba. Moment dokręcania - 22 Nm
19 - koło pasowe wentylatora chłodnicy
20 - uszczelka
21 - wspornik pompy wspomagania kierownicy
22 - nakrętka mocująca wspornik. Moment dokręcania - 22 Nm
23 - pompa wspomagania kierownicy
24 - śruba mocująca wspornika. Moment dokręcania - 22 Nm
25 - koło pasowe pompy wspomagania kierownicy
26 - śruba do mocowania koła pasowego do wałka pompy wspomagania kierownicy. Moment dokręcania - 22 Nm
27 - koło pasowe żebrowane na wale korbowym
28 - śruba mocująca koło pasowe paska wielorowkowego. Moment dokręcania - 22 Nm górna belka poprzeczna przedniego końca w pozycji serwisowej, dla której wykonaj następujące czynności.

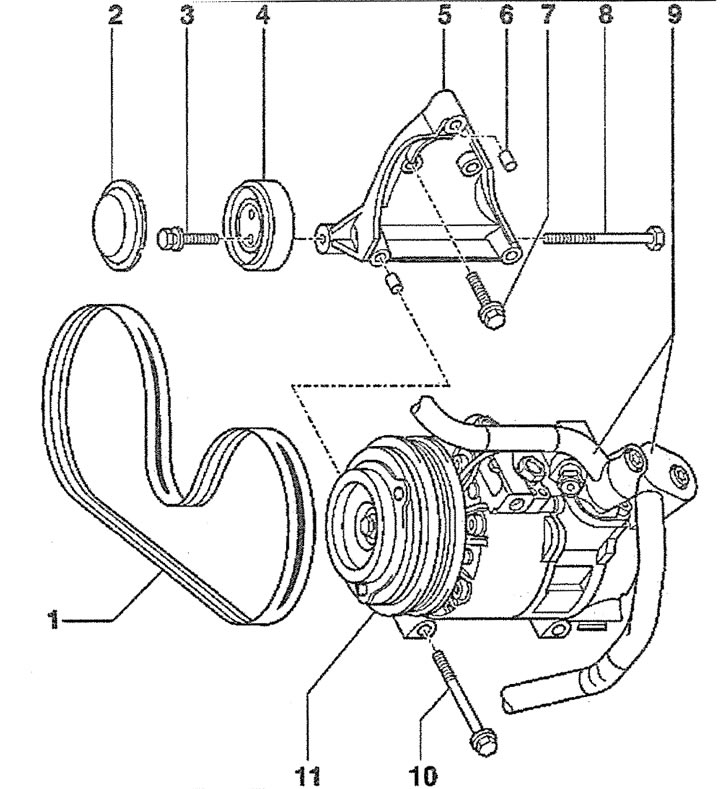

3.0a. Napęd sprężarki klimatyzacji:
I - pasek wielorowkowy do napędu sprężarki klimatyzacji
2 - zaślepka rolki napinającej paska napędowego sprężarki klimatyzacji
3 - śruba mocowania rolki napinacza paska napędu sprężarki kondycjonera
4 - rolka napinająca paska napędowego sprężarki klimatyzacji
5 - wspornik wspornika sprężarki klimatyzacji
6 - tuleja centrująca
7 - śruba mocowania ramienia podstawowego kompresora kondycjonera
8 - śruba. Moment dokręcania - 22 Nm
9 - rurociągi obiegu czynnika chłodniczego
10 - śruba mocowania kompresora odżywki. Moment dokręcania - 22 Nm
11 - sprężarka klimatyzacji

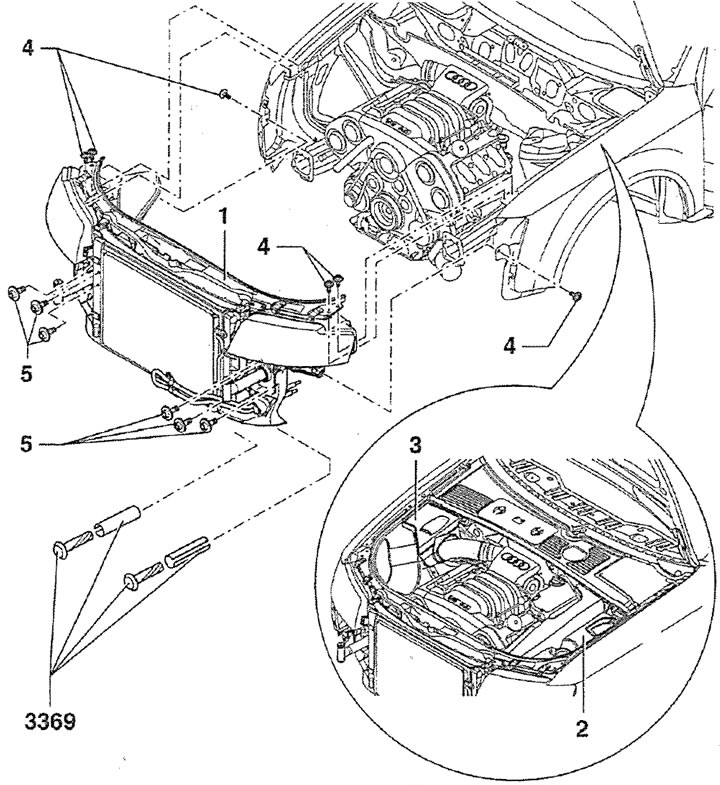

3.06. Szczegóły przedniej belki poprzecznej:
1 - zespół belki przedniej
2 - śruby. Moment dokręcania - 10 Nm
3 - śruby. Moment dokręcania - 50 Nm
3369 - urządzenie do ustawiania belki przedniej w pozycji serwisowej. Urządzenie jest mocowane zamiast śrub 3
