Uwaga! Grubość klocków hamulcowych można sprawdzić przez otwór w feldze, oświetlając klocki latarką. Wewnętrzny blok można sprawdzić lusterkiem, a także oświetlając go latarką. Jeżeli warunki nie pozwalają na dokładne określenie pozostałej grubości okładzin, należy zdemontować koła i sprawdzić suwmiarką pozostałą grubość okładzin.
Przednie hamulce tarczowe
Uwaga! Doświadczenie pokazuje, że zużycie klocków hamulcowych po stronie pasażera jest nieco większe niż po stronie kierowcy. Dlatego w celu sprawdzenia pozostałej grubości klocków zaleca się zdjęcie przedniego koła po stronie kierowcy.
1. Zaznacz farbą położenie przedniego koła na piaście. Wyważone koło można ustawić w pierwotnym położeniu.
2. Przed podniesieniem pojazdu i postawieniem go na stojakach należy odkręcić śruby koła.
3. Ustaw pojazd na podporach i zdejmij koła.
4. Sprawdź grubość za pomocą suwmiarki «A» wewnętrzne i zewnętrzne klocki hamulcowe (patrz ilustracja). Pozostała grubość klocków jest mierzona razem z metalową płytą nośną (podstawa). Granicę zużycia uważa się za osiągniętą, jeżeli grubość «A» klocków hamulcowych razem z podstawą wynosi 7 mm. W takim przypadku klocki należy wymienić.

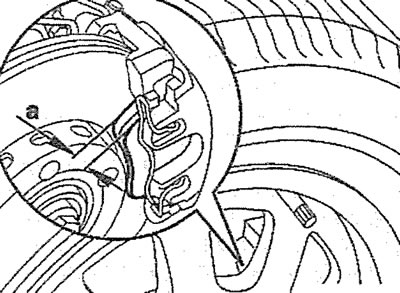

15.4. Sprawdź grubość za pomocą suwmiarki «A» wewnętrzne i zewnętrzne klocki hamulcowe
5. Zamontować koło, kierując się znakami wykonanymi przed zdjęciem kół. Nie nakładać smaru ani oleju na śruby kół.
6. Wkręć śruby i opuść samochód.
7. Dokręć śruby koła na krzyż momentem 120 Nm.
Klocki hamulcowe tylne hamulce tarczowe
8. Sprawdzić pozostałą grubość okładzin przez otwór w feldze, oświetlając okładziny latarką. Przed wykonaniem tej czynności, jeśli to konieczne, zdejmij nasadkę. Samego koła nie trzeba demontować.
9. Zbadaj wewnętrzny klocek hamulcowy lusterkiem, oświetlając klocek latarką. Granicę zużycia uważa się za osiągniętą, jeżeli grubość «A» klocków hamulcowych tylnych kół razem z podstawą wynosi 7 mm (patrz ilustracja). W takim przypadku klocki należy wymienić.

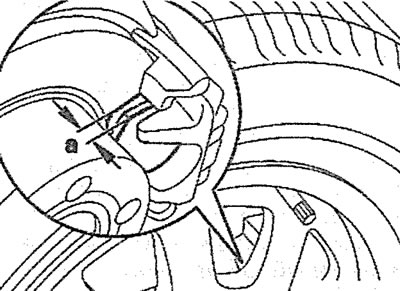

15.9. Granicę zużycia uważa się za osiągniętą, jeżeli grubość «A» klocków hamulcowych tylnych kół razem z podstawą wynosi 7 mm
