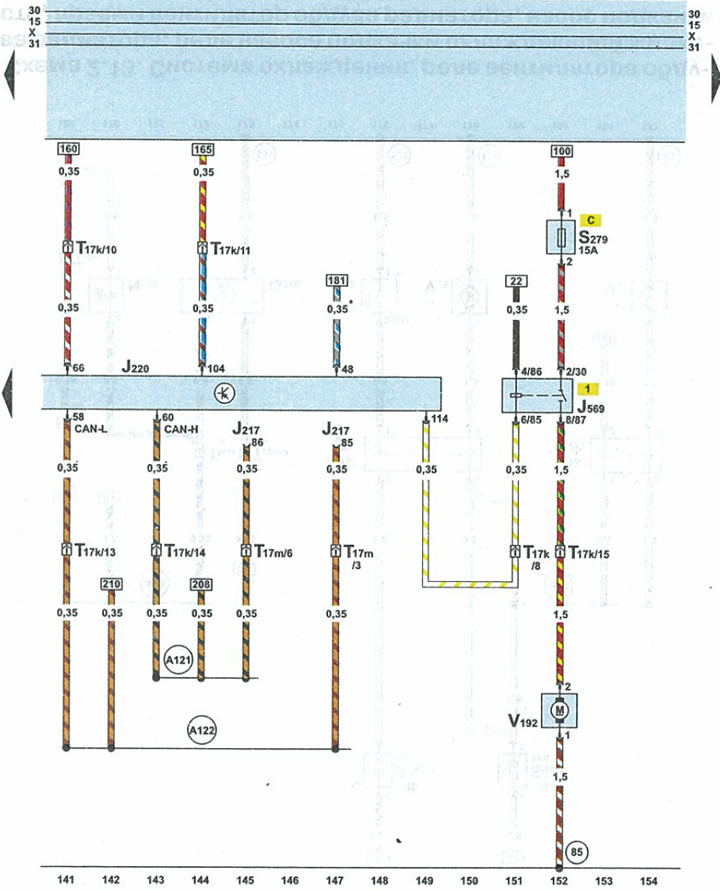

Schemat 2.11. Jednostka sterująca silnika, komunikacja CAN-Bus, przekaźnik wspomagania hamulców, pompa próżniowa hamulca
J217 | sterownik automatycznej skrzyni biegów |
J220 | jednostka sterująca silnika |
J569 | przekaźnik wspomagania hamulców |
S279 | Bezpiecznik przekaźnika pompy modulatora ABS |
Т17k | Czerwona 17-stykowa wtyczka na skrzynce bezpieczników/przekaźników pod owiewką |
Т17m | Niebieska 17-stykowa wtyczka po prawej stronie słupka A |
V192 | pompa podciśnieniowa napędu hamulca |
85 | połączenie 1 sek «waga» (-) w wiązce przewodów komory silnika |
A121 | przewód autobusowy (High-Bus) komunikacji w wiązce przewodów tablicy rozdzielczej |
A122 | przewód autobusowy (Low-Bus) komunikacji w wiązce przewodów tablicy rozdzielczej |
• | Komunikacja po magistrali CAN |
* | tylko samochody dla krajów o gorącym klimacie |
