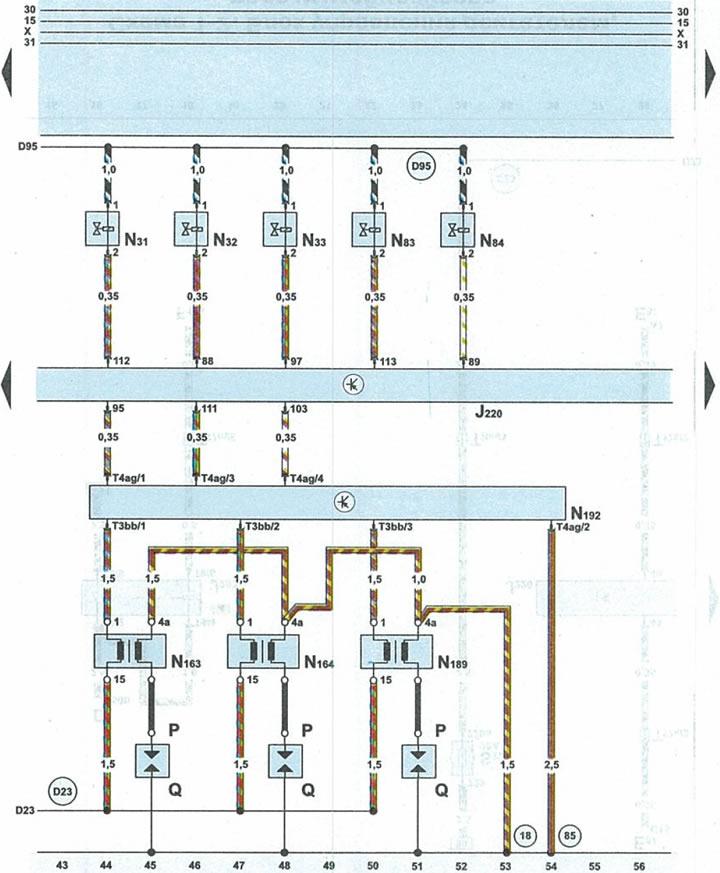

Schemat 1-4. Jednostka sterująca silnika, cewki zapłonowe, stopień wyjściowy nr 2
J220 | jednostka sterująca silnika |
N31 | cylinder wtryskiwacza nr 2 |
N32 | cylinder wtryskiwacza nr 3 |
N33 | cylinder wtryskiwacza nr 4 |
N83 | cylinder wtryskiwacza nr 5 |
N84 | cylinder dyszy nr 6 |
N163 | cewka zapłonowa nr 4 |
N164 | cewka zapłonowa nr 5 |
N189 | cewka zapłonowa nr 6 |
N192 | stopień wyjściowy nr 2 |
R | świeca zapłonowa |
Q | świeca |
Т3bb | 3-pinowa brązowa wtyczka na stopniu wyjściowym |
T4ag | 4-pinowa brązowa wtyczka na stopniu wyjściowym |
T10n | Pomarańczowa 10-stykowa wtyczka w pobliżu skrzynki bezpieczników/przekaźników pod owiewką |
18 | kropka «szerokie rzesze» (-) na bloku cylindrów |
85 | połączenie 1 sek «waga» (-) w wiązce przewodów komory silnika |
D23 | podłączenie w wiązce przewodów po prawej stronie komory silnika (zabezpieczone bezpiecznikiem 29) |
D95 | podłączenie przewodów wtryskiwacza paliwa do wiązki przewodów komory silnika |
