Uszczelki drzwiowe wymagają szczególnej pielęgnacji, ponieważ pęknięcia w uszczelkach prowadzą nie tylko do szczelności drzwi, ale także do zwiększonego hałasu przepływu podczas ruchu.
Podczas montażu części nośnej drzwi należy ją zamocować zgodnie z oznaczeniami wykonanymi przed demontażem, wkręcić śruby mocujące 3, 4, 6, 9 oraz kliny regulacyjne 2 i 7 i lekko je dokręcić. Zainstaluj zmontowane drzwi, zamknij je i sprawdź ich położenie. W razie potrzeby wyreguluj, a następnie dokręć śruby w kolejności 3, 9, 6 i 4 z siłą 30 Nm.
Jeśli klin nie wystarczy do wykonania niezbędnej regulacji, można pod niego podłożyć podkładkę o odpowiedniej grubości.
Uwaga! Nie wolno montować jednocześnie dwóch klinów regulacyjnych w jednym miejscu.
Montaż drzwi odbywa się w kolejności, powrót do demontażu.
Pasować
Uwaga! Przed zamontowaniem przednich drzwi należy najpierw zamontować tylne drzwi lub muszą one być już prawidłowo zamontowane.
1. Odkręć śruby mocujące i zdejmij wspornik zamka drzwi.
2. Zamontować drzwi w pozycji wzdłużnej. W tym celu poluzować śruby zawiasów na słupku A, aby drzwi wraz z zawiasami mogły się przesuwać w kierunku wzdłużnym.
3. Wyreguluj drzwi tak, aby zachować szczeliny nominalne i dokręć śruby zawiasów z siłą 30 Nm.
Nominalne prześwity drzwi:
- A - 3,0 mm + 1 mm;
- B - 4,5 mm±0,5 mm;
- C - 3,5 mm±0,1 mm.
4. Zamontuj drzwi z boku. W tym celu należy poluzować śruby mocujące zawiasy do drzwi, aby drzwi mogły się przesuwać w podłużnych otworach zawiasów. Przesuń drzwi i wyreguluj je tak, aby przylegały do sąsiednich części ciała. Dotyczy to przede wszystkim frontu drzwi. Tylna część drzwi montowana jest poprzez przesunięcie wspornika zamka.
5. Dokręcić śruby zawiasów drzwi z siłą 30 Nm.
6. Otworzyć drzwi i poluzować śruby mocujące wspornik zamka tak, aby wspornik można było przesunąć z określoną siłą. Zamontuj wspornik zamka tak, aby drzwi lekko wystawały na zewnątrz.
7. Ostrożnie zamknij drzwiczki i przesuń je wraz ze wspornikiem do wewnątrz, tak aby drzwi ułożyły się dokładnie wzdłuż obrysu korpusu.
8. Ostrożnie otwórz drzwi i dokręć śruby wspornika momentem 20 Nm.
Uwaga! Zmiana położenia wspornika zamka odbywa się tylko w poziomie. Wspornik nie ma regulowanej wysokości.
Regulacja części nośnej drzwi
Przed zamontowaniem górnej części drzwi należy już zamontować całe drzwi.
9. Poluzuj górne śruby drzwi na tyle, aby można było przesuwać górne lub regulacyjne kliny. Do wykonania regulacji potrzebny jest asystent, który musi znajdować się w kabinie.
10. Zamknij drzwi. Asystent powinien docisnąć drzwi od wewnątrz do słupka A i sufitu.
11. Sprawdź od zewnątrz położenie części nośnej drzwi w otworze drzwiowym. Występ uszczelki drzwi musi przylegać do słupka A i ramy dachu zgodnie z konturem.
12. Poproś asystenta w kabinie, aby przesunął drzwi w twoją stronę. Przyłożona siła powinna być nieco nadmierna, aby ścisnąć gumową uszczelkę na drzwiach.
13. Odpowiednio przesunąć klin regulacyjny 7, aby dopasować drzwi względem słupka środkowego (patrz ilustracja 10.0).
14. Ostrożnie otwórz drzwi i dokręć kolejno śruby 3, 9, 6, 4 (patrz ilustracja 10.0).
10.0. Montaż drzwi przednich:
1 - górna część drzwi ze wspornikiem do mechanizmów zawiasowych. Aby go zdemontować, należy zdjąć tapicerkę drzwi, odłączyć wtyczki zasilania i usunąć przewody. Następnie cienkim pisakiem zaznacz położenie górnej części drzwi, odkręć śruby 3, 9, 6 i 4 i zdejmij część podtrzymującą drzwi
2, 7 - klin regulacyjny. Wymagana jest instalacja klina. Przesuwając klin 7, możliwe jest przechylenie górnej części drzwi względem słupka B
3 - śruba. Moment dokręcania 30 Nm
4 - śruba. Moment dokręcania 30 Nm
5 - dolna część przednich drzwi. Podczas zdejmowania nie jest konieczne odłączanie części nośnej drzwi. Zdejmij dolną część tapicerki drzwi, odłącz wtyczki znajdujące się na słupku drzwi, a także falistą osłonę wiązki przewodów. Następnie odłącz wszystkie przewody od słupka A. Kluczem nasadowym T45 odkręć śruby mocujące górne i dolne zawiasy drzwi i zdejmij drzwi (patrz…ilustracje 10.0a i 10.06)
6 - śruba. Moment dokręcania 30 Nm
8 - uszczelka samoprzylepna 9± śruba. Moment dokręcania 30 Nm

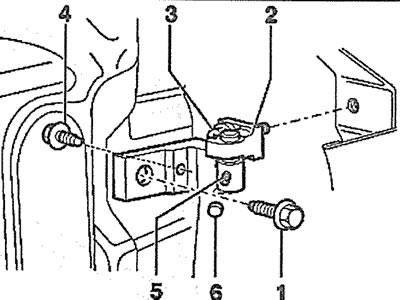

10.0a. Górny zawias drzwi:
1 - śruba sześciokątna. Moment dokręcania 30 Nm
2 - górna pętla
3 - śruba z łbem z wielościanem wewnętrznym pod klucz nasadowy T45
4 - śruba. Moment dokręcania 30 Nm. Wkręcany od środka
5 - kołek gwintowany. Moment dokręcania 23 Nm
6 - otwór na kołek gwintowany

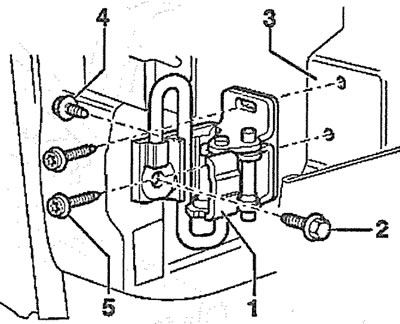

10.06. Dolny zawias drzwi:
1 - dolna pętla
2 - śruba. Moment dokręcania 30 Nm
3 - drzwi wejściowe
4 - śruba. Moment dokręcania 30 Nm
5 - śruba z łbem wewnętrznym z wielościanem na klucz nasadowy. Moment dokręcania 30 Nm
