Pasy bezpieczeństwa z przodu (Modele Audi 100)
Wycofanie

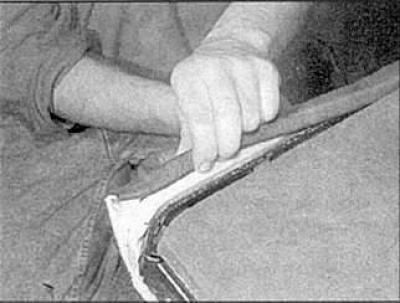

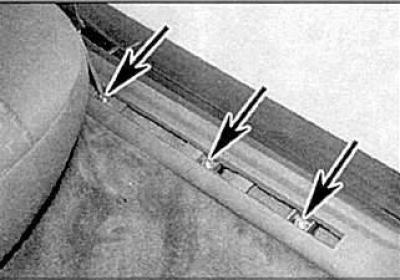

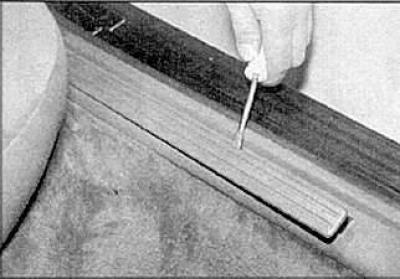

1. Zdejmij listwy ozdobne i odkręć śruby mocujące (oznaczone strzałkami) panele wykończenia karoserii.

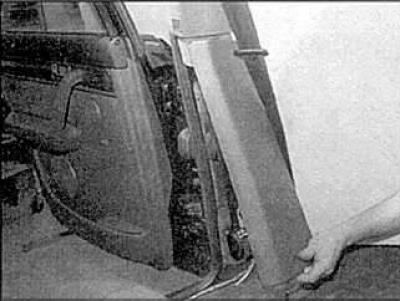

2. Zdemontować panel poszycia słupka nadwozia.

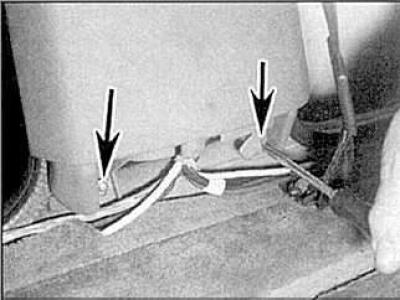

3. Poluzuj śruby mocujące i zdejmij dolny panel wykończeniowy.

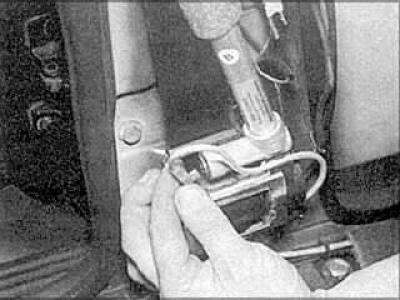

4. Odłącz kabel systemowy "Prokon-dziesięć" z napinacza.

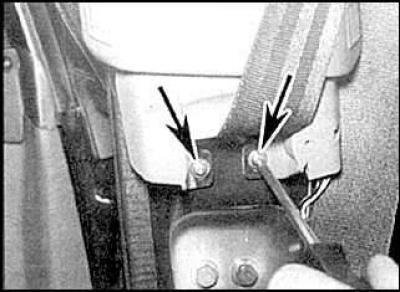

5. Poluzuj dolną śrubę mocującą pas bezpieczeństwa.

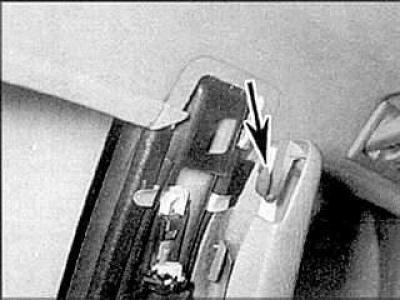

6. Poluzuj śruby mocujące (zaznaczone strzałkami na rysunku po lewej stronie) i zdejmij górny panel wykończeniowy (klips mocujący jest oznaczony strzałką na etykiecie po prawej stronie).

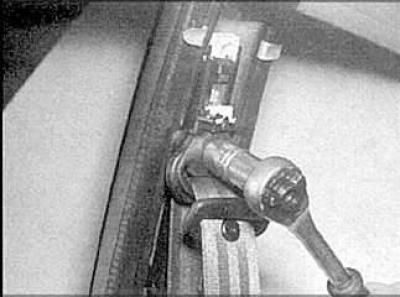

7. Poluzuj górną nakrętkę.

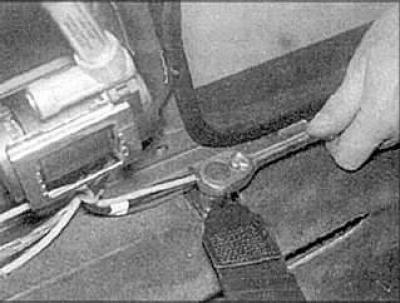

8. Odkręć śrubę mocującą bębna napinającego i zdejmij pas bezpieczeństwa.
Instalacja
Montaż odbywa się w odwrotnej kolejności do demontażu.
Pasy bezpieczeństwa z przodu (Modele Audi A6)
Wycofanie
1. Odłączyć złącze przyłączeniowe od napinacza.
2. Poluzuj dolną śrubę mocującą pas bezpieczeństwa.
3. Poluzuj śruby mocujące (zaznaczone strzałkami na rysunku po lewej stronie) i zdejmij górny panel wykończeniowy (klips mocujący jest oznaczony strzałką na etykiecie po prawej stronie).
4. Poluzuj górną nakrętkę.
5. Poluzuj śruby mocujące (zaznaczone strzałkami na rysunku po lewej stronie) i zdejmij górny panel wykończeniowy (klips mocujący jest oznaczony strzałką na etykiecie po prawej stronie).
6. Poluzuj górną nakrętkę.

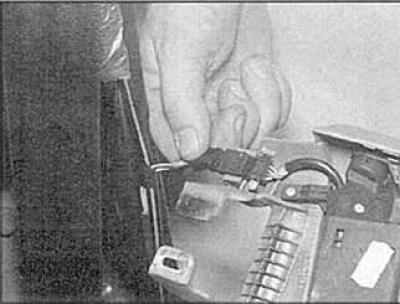

7. Odłącz złącze czujnika alarmu.
Instalacja
Montaż odbywa się w odwrotnej kolejności do demontażu.

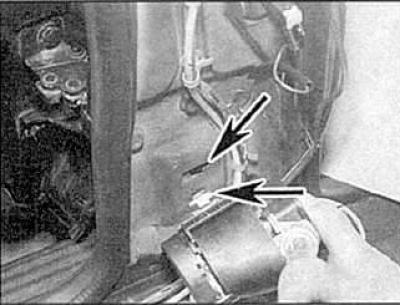

1. Zamontować język bębna napinającego w wycięciu na słupku nadwozia (wskazany strzałką).
2. Dokręcić śrubę mocującą wymaganym momentem dokręcania.
Boczny pas bezpieczeństwa (modele typu ciała "sedan")
Wycofanie
1. Wyjmij tylne głośniki.
2. Zdejmij tylne siedzenie.
3. Zdejmij tylną półkę.
4. Odkręć śrubę mocującą bębna napinającego i zdejmij pasek.
Instalacja
Montaż odbywa się w odwrotnej kolejności do demontażu.
Boczny pas bezpieczeństwa (modele typu ciała "kombi")
Wycofanie
1. Poluzuj dolną śrubę mocującą.

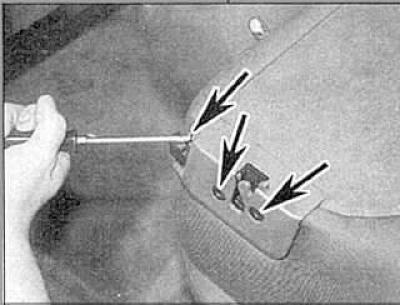

2. Poluzuj śruby mocujące i zdejmij zatrzask paska.

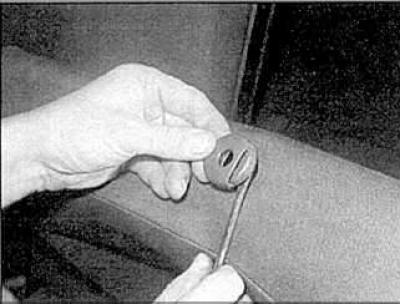

3. Zdejmij zagłówek i tuleje prowadzące.
4. Złóż materiał siedziska.

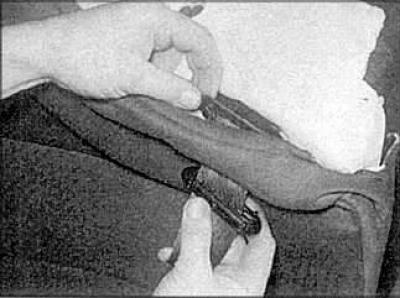

5. Rozdziel połówki sprzączki paska i wyciągnij pasek.
6. Odkręć śrubę mocującą bębna napinającego i zdejmij pas bezpieczeństwa.
Instalacja
Montaż odbywa się w odwrotnej kolejności do demontażu.
Tylny środkowy pas bezpieczeństwa i klamry
Wycofanie
1. Zdejmij poduszkę siedziska.

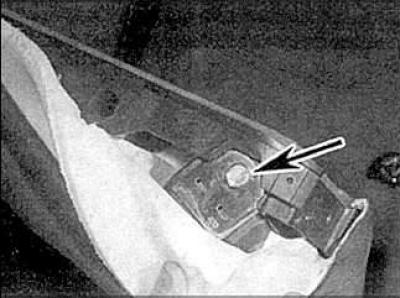

2. Odkręć śrubę mocującą i zdejmij pasek/klamrę.
Instalacja
Montaż odbywa się w odwrotnej kolejności do demontażu.
