Położenie, w którym montowany jest rozrusznik, a co za tym idzie proces jego demontażu i montażu, różni się w zależności od silnika. Demontaż i montaż rozrusznika w silniku 4-cylindrowym różni się od demontażu i montażu w silniku 6-cylindrowym, ale w obu przypadkach wszystko odbywa się w dolnej części samochodu. pamiętać, że w samochodach z nagrzewnicą o niezależnym działaniu należy odkręcić trzy śruby mocujące rurkę nagrzewnicy na osłonie dźwiękochłonnej. Samą osłonę zdejmuje się w dół po poluzowaniu łączników w dziesięciu punktach.
1. Zwróć uwagę na kodowanie systemu radia i nawigacji, w razie potrzeby odpytaj kod. Przy wyłączonym zapłonie odłącz ujemny przewód od akumulatora.
2. Demontaż: 8 samochodów z silnikiem 4-cylindrowym odkręcić przewód do zacisku 8+. Następnie wyjąć złącze wtykowe dla zacisku 50.

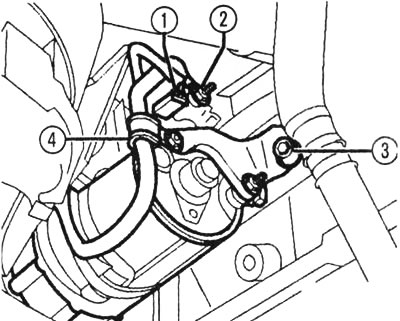

Rozrusznik 4-cylindrowy silnik: 1 - złącze rozłączne do zacisku 50, 2 - przewód do zacisku B+, 3 - uchwyt do mocowania rozrusznika do bloku cylindrów, 4 - opaska zaciskowa.
W pojazdach z silnikiem 6-cylindrowym należy najpierw zdemontować prawe przednie koło i alternator, a także osłonę termiczną wału napędowego. Następnie odkręć przewód zacisku B+ i wyjmij złącze wtykowe zacisku 50.

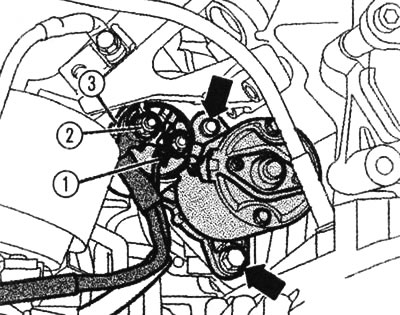

Rozrusznik 6-cylindrowy silnik: 1 - złącze rozłączne do zacisku 50, 2 - przewód do zacisku B+, 3 - osłona termiczna. Strzałki pokazują śruby mocujące.
3. W samochodach z silnikiem 4 cylindrowym wykręcamy śruby 1 i 2 i zdejmujemy rozrusznik. W pojazdach z silnikiem 6-cylindrowym należy najpierw zdjąć osłonę termiczną 3 z przekaźnika trakcji, po czym można odkręcić śruby mocujące (strzałki) i wyjmij rozrusznik.

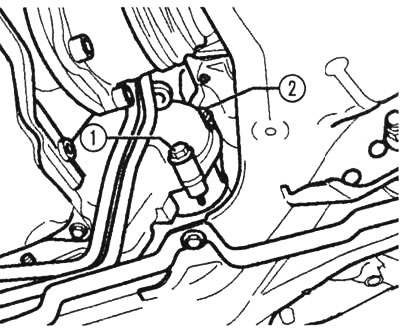

Śruby mocowania rozrusznika 1 i 2
4. Montaż odbywa się w odwrotnej kolejności. Podczas montażu należy przestrzegać następujących momentów dokręcania: Mocowanie rozrusznika do skrzyni biegów (4 cylindrowy silnik): M10 - 45 Nm, M12 - 65 Nm, mocowanie rozrusznika do silnika (6 cylindrowy silnik): 45 Nm, mocowanie osłony termicznej wału napędowego do skrzyni biegów (6 cylindrowy silnik): 23 Nm, zacisk 8+ do rozrusznika - 16 Nm, zacisk akumulatora do bieguna akumulatora - 6 Nm.
Po podłączeniu akumulatora urządzenia takie jak radio, system nawigacji i elektryczne szyby należy ponownie aktywować zgodnie z instrukcją obsługi.
