Aby ustawić wspornik zamka w pozycji serwisowej, wystarczy poluzować śruby szybkozamykaczy 1. Jeżeli w tym samym czasie montowana jest tylna izolacja akustyczna, w pozycji 4 należy użyć dłuższych śrub. Należy pamiętać, że oznaczenie (wykop) na wsporniku 7 do wygłuszenia musi być skierowany w lewą stronę pojazdu.

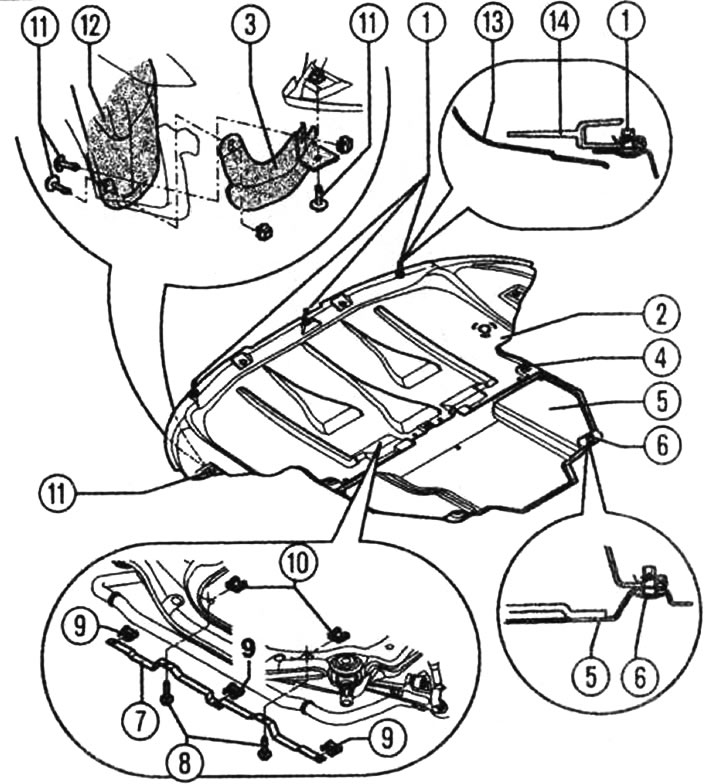

Schemat instalacji izolacji akustycznej: 1 - trzy śruby szybkozłącza, 2 - wygłuszenie przednie, 3 - spojler koła, 4 - trzy śruby szybkozłącza, 5 - wygłuszenie tylne (tylko w niektórych wersjach silnikowych), 6 - dwa wkręty do szybkozłączek, 7 - wspornik pod izolację akustyczną, c - dwa wkręty (7 Nm), 9 - trzy nakrętki blaszane samozabezpieczające, 10 - dwie nakrętki blaszane samozabezpieczające, 11 - sześć kołków dociskowych, 12 - nadkola, 13 - zderzak, 14 - wspornik zamka z częściami
