D - włącznik rozrusznika
F2 - wyłącznik drzwiowy po stronie kierowcy
F3 - Przełącznik kontaktowy drzwi po stronie pasażera obok kierowcy
F59 - przełącznik centralnego zamka (od strony kierowcy)
F114 - przełącznik centralnego zamka (po stronie pasażera obok kierowcy)
F124 - przełącznik kontaktowy w bębnie zamka pokrywy bagażnika / systemu antykradzieżowego / centralnego zamka
J268 - mini jednostka sterująca układu sterowania
S111 - bezpiecznik systemu antykradzieżowego i systemu zapobiegania odjechaniu pojazdu
T6p - Złącze, 6-stykowe, czarne, złącze B na V94 w bagażniku po prawej stronie
T6q - Złącze męskie, 6-stykowe, fioletowe, złącze stacji po lewej stronie, słupek A
T10f - Złącze wtykowe, 10-biegunowe, czarne, stacja przyłączeniowa prawa, słupek A
T10q - Złącze wtykowe, 10-stykowe, brązowe, stacja przyłączeniowa prawa, słupek A
T10h - złącze wtykowe, 10-biegunowe, brązowe, stacja przyłączeniowa lewa, słupek A
T12b - Złącze, 12-stykowe, zielone, złącze A na V94 w bagażniku po prawej stronie
T16a - złącze wtykowe, 16-stykowe, złącze C na V94 w bagażniku po prawej stronie
T26 - złącze wtykowe, 26-pinowe, żółte, na wkładce rozdzielnicy
V94 - siłownik centralnego zamka z centralą opóźnionego wyłączania oświetlenia wnętrza i alarmu antywłamaniowego

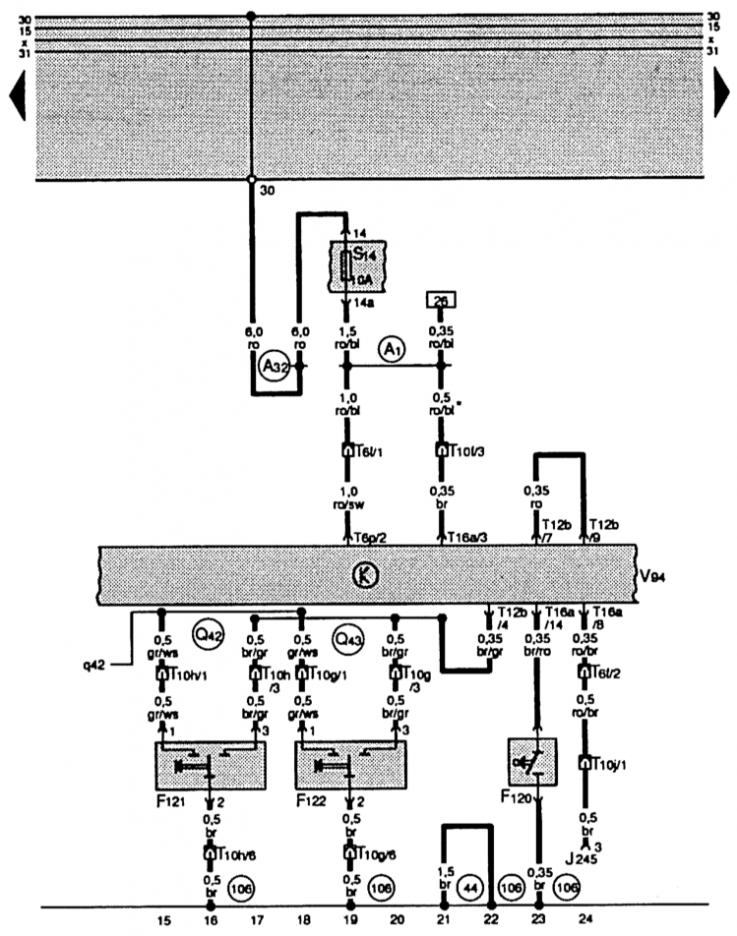

F120 - wyłącznik stykowy przeciw kątowy. systemy
F121 - zewnętrzny wyłącznik antykradzieżowy w drzwiach kierowcy
F122 - Zewnętrzny wyłącznik antykradzieżowy w drzwiach pasażera obok kierowcy
J245 - regulacja jednostki sterującej. Wysuwany dach
S14 - bezpiecznik we wsporniku
T6f - Złącze, 6-stykowe, pomarańczowe, złącze stacji po prawej stronie, słupek A
T6p - Złącze, 6-stykowe, czarne, złącze B na V94 w bagażniku po prawej stronie
T10f - Złącze wtykowe, 10-biegunowe, czarne, stacja przyłączeniowa prawa, słupek A
T10g - złącze wtykowe, 6-biegunowe, brązowe, złącze stacji prawej, słupek A
T10h - złącze wtykowe, 10-biegunowe, brązowe, stacja przyłączeniowa lewa, słupek A
T10j - Złącze wtykowe, 10-stykowe, zielone, stacja przyłączeniowa lewa, słupek A
A1 - połączenie dodatnie (30a), w grupie przewodów na rozdzielnicy
A32 - połączenie dodatnie (30), w grupie przewodów rozdzielnicy
Q42 - połączenie (zablokuj bęben otwarty), w grupie przewodów systemu antykradzieżowego DWA
Q43 - połączenie (bęben zamka zamknięty), w grupie przewodów systemu antykradzieżowego DWA

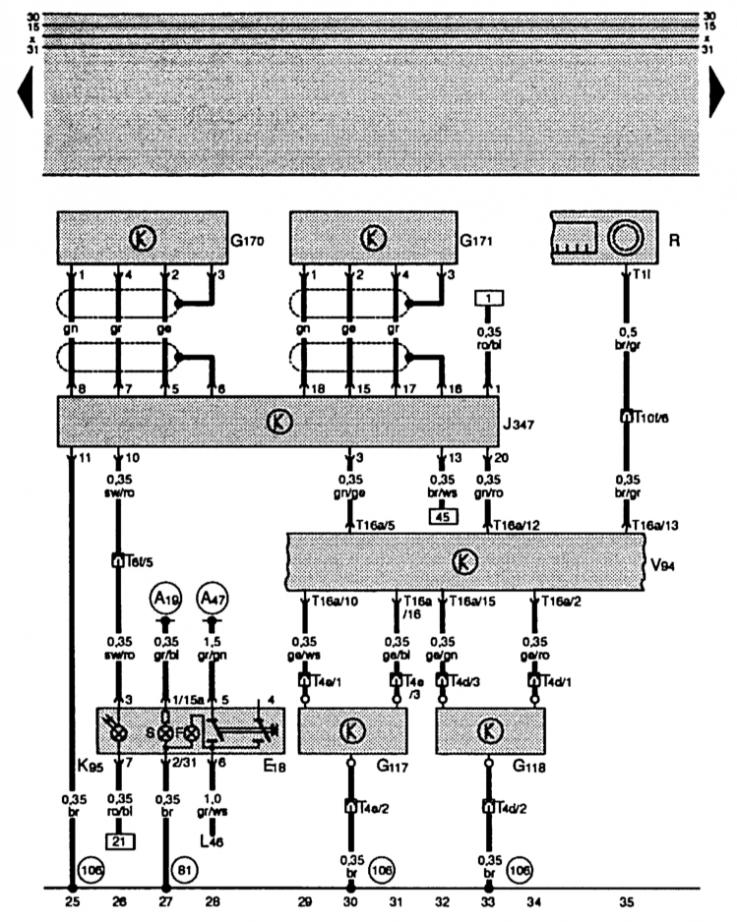

E18 - włącznik świateł przeciwmgłowych
G117 - czujnik podczerwieni po lewej stronie centralnego zamka
G118 - czujnik podczerwieni po prawej stronie centralnego zamka
G170 - lewy czujnik ultradźwiękowy do DWA
G171 - prawy czujnik ultradźwiękowy do DWA
J347 - jednostka sterująca czujnika ultradźwiękowego
K95 - lampka kontrolna
L46 - światło przeciwmgielne. lewe tylne światło
R - odbiornik radiowy
T1l - złącze męskie, 1-pinowe, brązowe, na radio
T4d - Złącze męskie, 4-stykowe, czarne, słupek B, lewy
T4e - Złącze męskie, 4-stykowe, czarne, słupek B, prawy
T6f - Złącze, 6-stykowe, pomarańczowe, złącze stacji po prawej stronie, słupek A
T10f - Złącze wtykowe, 10-biegunowe, czarne, stacja przyłączeniowa prawa, słupek A
44 - punkt masy, kolumna A, lewa, dół
106 - połączenie z masą w grupie przewodów układu antykradzieżowego
* - dla tego kraju (Szwajcaria)
T16a - Złącze 16-stykowe, złącze C na V94 w bagażniku po prawej stronie
V94 - Silnik centralnego zamka z jednostką sterującą zwalnianiem - oświetlenie wewnętrzne i system antykradzieżowy
A19 - połączenie (58d), w grupie przewodów rozdzielnicy
A47 - połączenie (55), w grupie przewodów rozdzielnicy
81 - połączenie do masy -1-, w grupie przewodów rozdzielnicy
106 - połączenie z masą, w grupie przewodów układu antykradzieżowego
