Снятие
Слить ОЖ. Снять шланги ОЖ -стрелки- с расширительного бачка ОЖ и свободно уложить вверху шланг ОЖ.

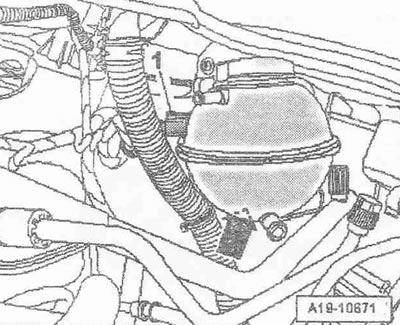

Отсоединить штекерный разъем -1- датчика сигнализатора низкого уровня ОЖ -F66-. Выкрутить гайку -стрелка- и снять расширительный бачок ОЖ.

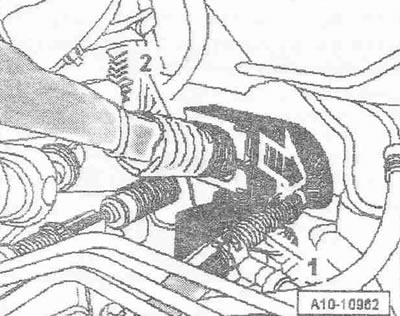

Уложить свободно провод В+ на держателе -1-. Свободно уложить жгут проводов двигателя -2- на опоре -стрелка- и отжать в сторону.
Осторожно! Опасность повреждения блокираторов тросов. Не снимать блокираторы тросов с рычага штока переключения передач и промежуточного рычага. Снятые блокираторы тросов должны быть заменены.

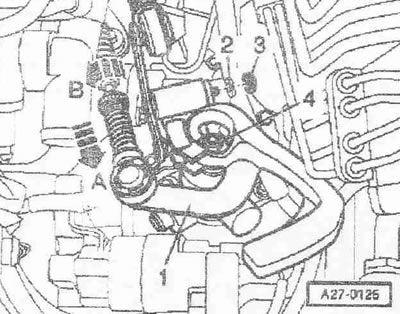

Разблокировать блокиратор тросов выбора и переключения как описано далее: вытянуть вперёд до упора предохранительный механизм на тросе привода переключения -стрелка А-. Повернуть до упора подвижную втулку -стрелка В- и зафиксировать. Вытянуть трос выбора и переключения из блокиратора троса. Снять колпачок -3- над стопорной шайбой. Снять стопорную шайбу -2- и селектор АКП. Поз. -1, 4- не учитывать.

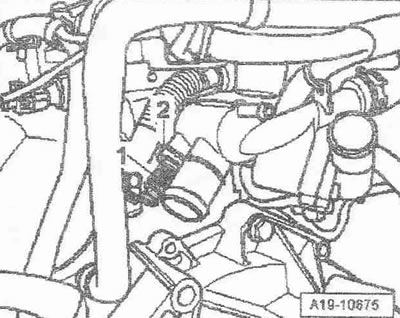

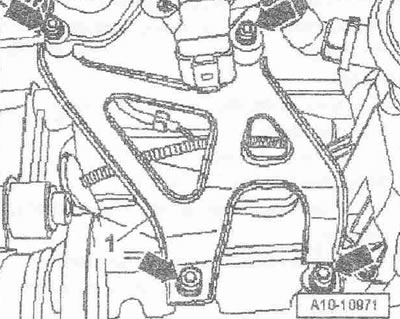

Открутить правый приводной вал от полуоси с фланцем КПП. Выкрутить винты -стрелки- и снять опору впускного коллектора. Отсоединить разъем -2-. Позицию -1- и -стрелки- не учитывать.

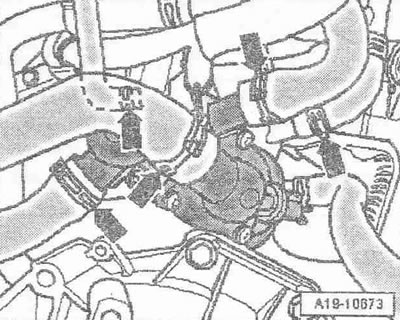

Снять шланги ОЖ -стрелки-.

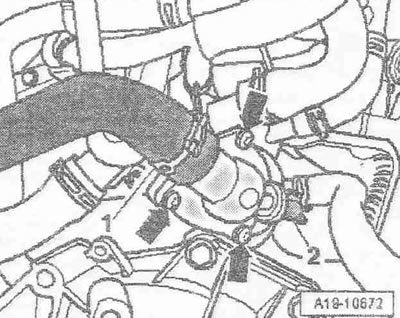

Отсоединить разъем -1-датчика температуры ОЖ -G62-. Поз. -2- не учитывать. Высвободить жгут проводов на задней трубке ОЖ.

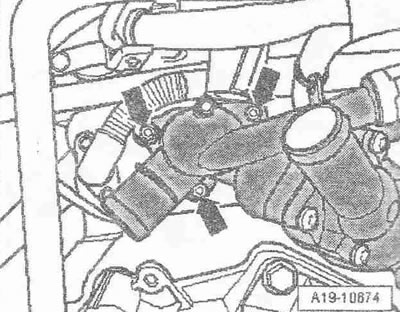

Установить поддон для сервисных кранов -VAS 6208- под двигатель. Выкрутить болты -стрелки- и осторожно вытянуть и снять корпус термостата с задним патрубком системы охлаждения с блока цилиндров.

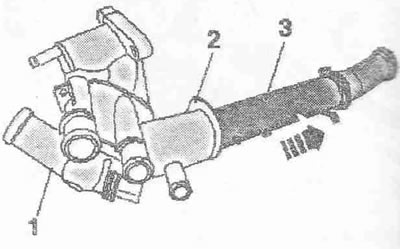

Снять зажим -2- и снять задний патрубок системы охлаждения -3- с корпуса -1- термостата -стрелка-.
Установка
Установка в обратном порядке, при этом необходимо заменить прокладки и уплотн. кольца круглого сечения. Для крепления всех соединений шлангов использовать хомуты соответствующей серии.

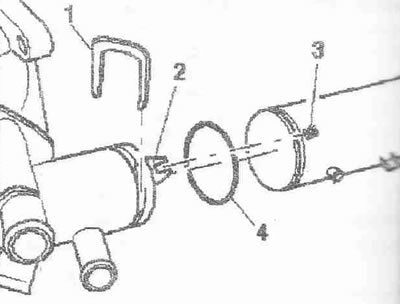

Вставить задний патрубок системы охлаждения с новым уплотн. кольцом -4- в корпусе термостата.
Выступ -3- должен быть вставлен в U-образную выемку -2-. Патрубок системы охлаждения зафиксировать зажимом -1-. Уплотняющую поверхность под уплотн. кольцо в ГБЦ очистить или располировать. Смочить уплотн. кольцо концентратом. Установить патрубок впускного коллектора. Установить правый шарнир полуоси. Произвести установку и регулировку тросов выбора и переключения. Залить ОЖ.
