Снятие
Снять капот двигателя. Извлечь щуп для определения уровня масла из направляющей трубки.

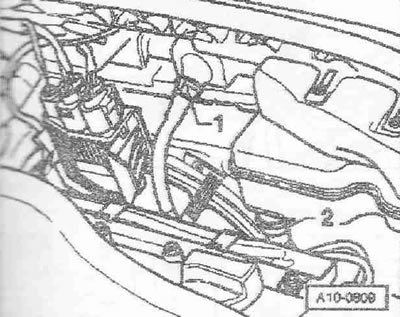

Снять направляющую трубку -1- щупа для определения уровня масла; для этого нажать кнопки фиксатора.

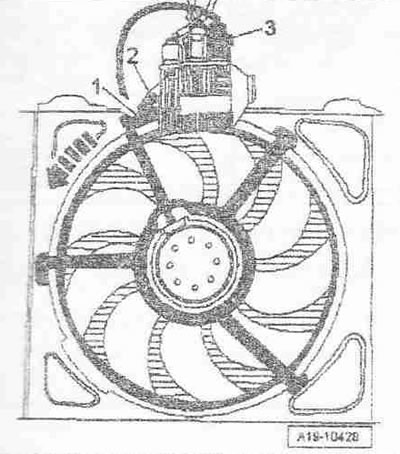

Отсоединить разъём -3- на блоке управления вентилятора радиатора -J293-. Выкрутить болт -2- и снять блок управления вентилятора радиатора -J293-. Выкрутить стопорный винт. Повернуть стопорное кольцо против часовой стрелки -стрелка- и снять вентилятор радиатора -V7- вместе со стопорным кольцом.
Установка
Моменты затяжки; Стопорный винт для вентилятора радиатора -V7- к рамке вентиляторов: 5 Нм. Б/У вентилятора радиатора -J293- к рамке вентиляторов: 5 Нм.
Установка в обратном порядке, при этом необходимо установить опору с направляющей трубкой для щупа для определения уровня масла и маслозаливной трубкой.
