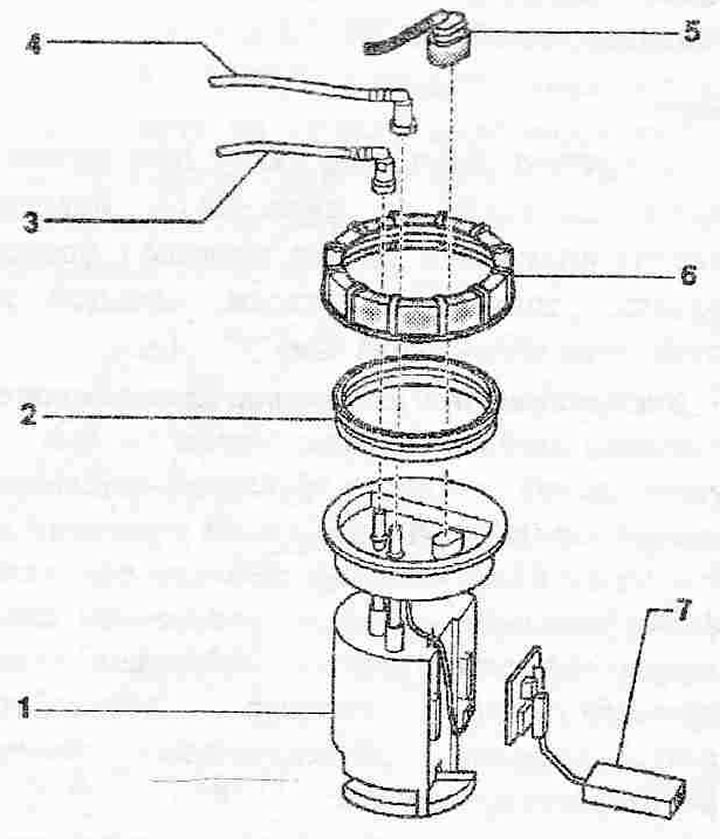

Блок откачки топлива и датчик индикации уровня топлива:
1. Блок откачки топлива с глухим фланцем
2. Уплотнительная манжета. Заменить, устанавливать сухой
3. Подающая топливная магистраль к топливному фильтру. Перед отсоединением пометить, для отделения от глухого фланца нажать клавишу разблокирования на соединителе, не перегибать, у выхода находится маркировка "V" на глухом фланце, зафиксировать зажимами на топливном баке
4. Обратная топливная магистраль. Перед отсоединением пометить, для отделения от глухого фланца нажать клавишу разблокирования на соединителе, не перегибать, у выхода находится маркировка "R" на глухом фланце, зафиксировать зажимами на топливном баке
5. Электрический разъем датчика индикации уровня топлива -G-
6. Накидная гайка, 80 Нм, снятие и установка при помощи ключа для накидной гайки -3217-
7. Датчик индикации уровня топлива -G-. Проверить значения сопротивления
