Инструкция. Управление системой рециркуляции ОГ осуществляется блоком управления двигателя через клапан рециркуляции ОГ -N18- к механическому клапану рециркуляции ОГ. Рециркуляция ОГ выключается на холостом ходу по истечении примерно 2 минут.

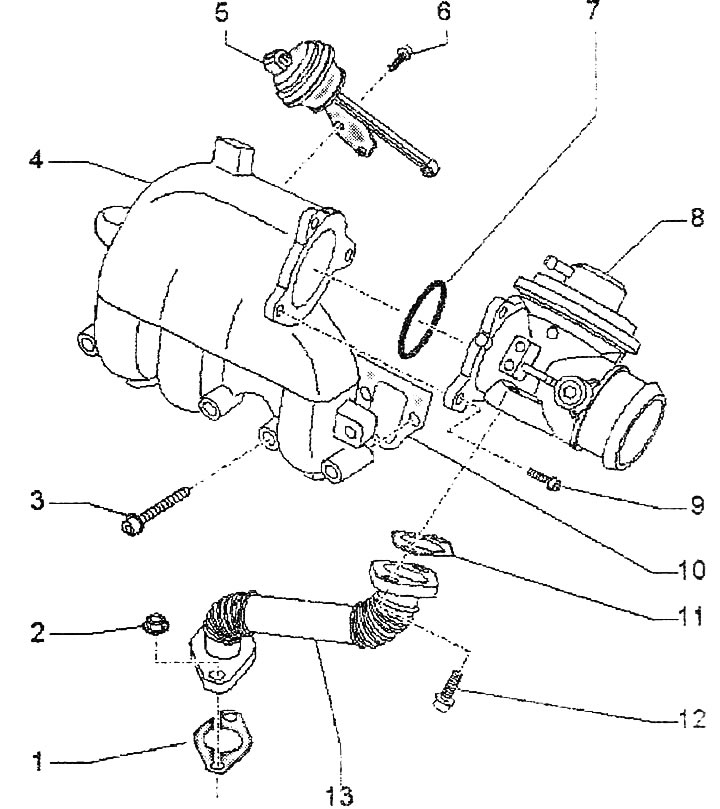

Система рециркуляции ОГ (двигатели AMF, ВНС):
1. Прокладка. Заменить
2. Гайка. 22 Нм.
3. Болт. 22 Нм
4. Впускной коллектор
5. Силовой вакуумный пневмоэлемент заслонки впускного коллектора
6. Болт. 8 Нм
7. Уплотнительное кольцо. Заменить
8. Механический клапан рециркуляции ОГ с заслонкой впускного коллектора. Проверить
9. Болт. 10 Нм
10. Прокладка всасывающей трубы. Заменить. Монтажное положение: поперечина обращена к верху
11. Прокладка. Заменить
12. Болт. 22 Нм
13. Соединительная трубка рециркуляции ОГ, при установке привернуть сначала неплотно и затем завернуть болтовые соединения окончательно
