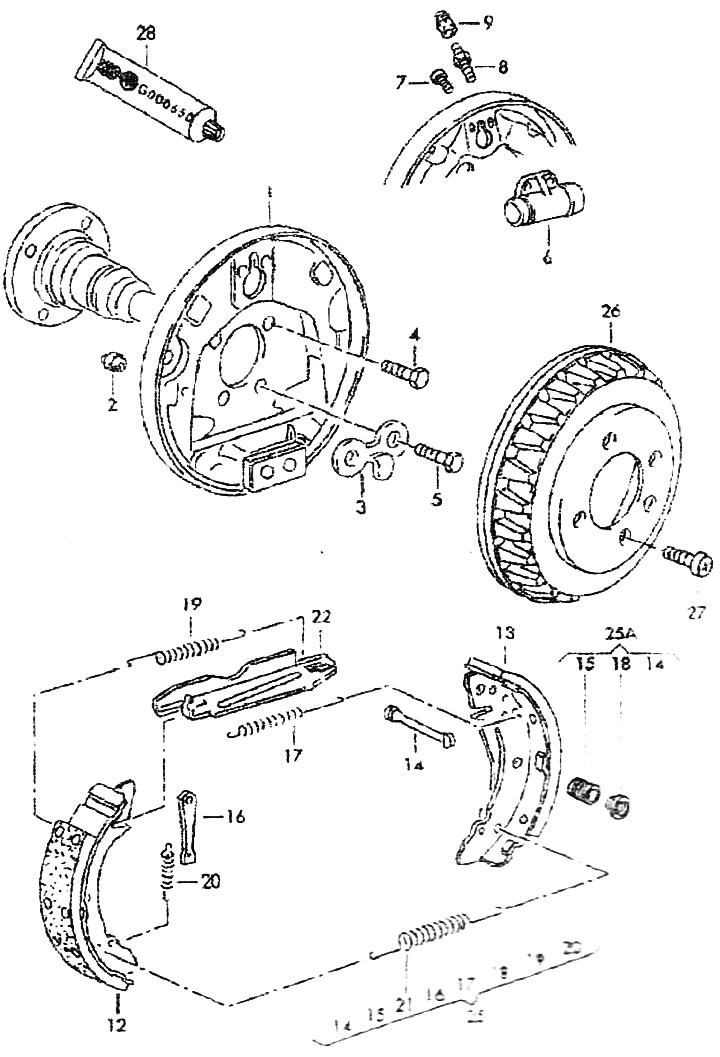

Тормозной механизм, барабанный. Тормозной щит. Колесный тормозной цилиндр. Колодка тормозная с накладкой. Задний 180X30 мм 4/100:
1. Тормозной щит
2. Заглушка
3. Направляющая тяги торм. мех-ма.
4. Волт с шестигр. гол. (комби)
5. Болт с шестигранной головкой
6. Колесный тормозной цилиндр
7. Болт с внутренним шестигранником
8. Клапан воздушный
9. Колпак, пылезащитный
12-13. Комплект тормозных колодок с накладками

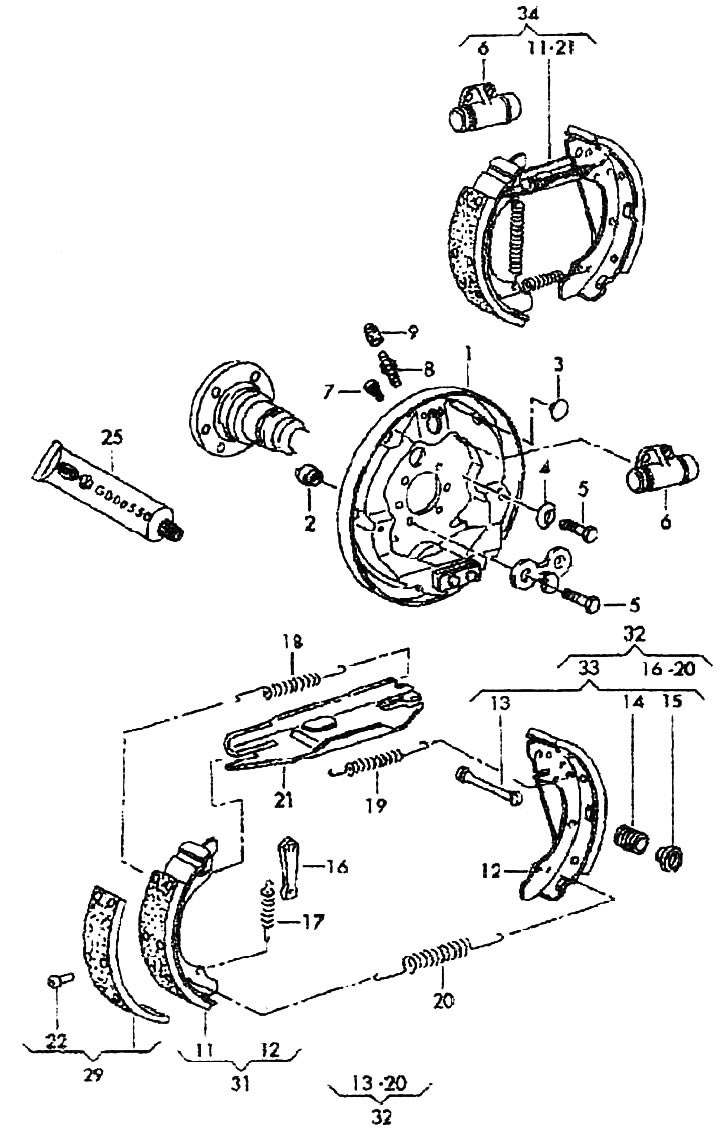

Тормозной механизм, барабанный. Тормозной щит. Колесный тормозной цилиндр. Колодка тормозная с накладкой. Задн. 200X40 мм 5/100:
1. Тормозной щит
2. Заглушка, 12X2 мм
3. Скользящая деталь
4. Пружина, тарельчатая
5. Болт с шестигр. гол. (комби), М10Х32
6. Колесный тормозной цилиндр, 17,46
7. Болт с внутренним шестигранником, М6Х9
8. Клапан воздушный, М7Х38
9. Колпак, пылезащитный
11. Колодка тормозная с накладкой
12. Тормозная колодка с накладкой и рычагом стояночного тормоза
13. Штифт, трубчатый разрезной, 40 мм
14. Пружина
15. Тарелка пружины
16. Установочная шпонка
17. Пружина растяжения
18. Пружина растяжения
19. Пружина растяжения
20. Пружина растяжения
21. Штанга, нажимная
22. Заклепка
25. Паста твердого смаз. материала
29. 1 комплект тормозных накладок для барабанн. тормозн. механ.
31.1 комплект тормозных колодок с накладками
32. 1 комплект крепежных деталей для тормозных колодок
33.1 комплект крепежных деталей для тормозных колодок
34. 1 комплект тормозных колодок с накладками и колес, торм. цил.
