Инструкция. Снятие и установка потолка на а/м с и без верхней Airbag выполняется одинаково.
1. Панель потолка. Снять обивку потолка. Снять верхнюю облицовку стойки А. Снять верхнюю обивку стойки В. Снять задние сиденья. Снять нижнюю облицовку крышки багажника. Снять боковую панель обшивки багажника. Снять верхнюю облицовку стойки С. Снять облицовку стойки D. Снять солнцезащитные козырьки -5-. Снять кронштейн -3-для солнцезащитных козырьков. Снять центральный солнцезащитный козырек -9-. При оснащении крышей двойного спойлера следует снять ободки фар -15-. Снять переднюю лампочку салона. Снять крышку проема потолочной панели (с лампой ’’ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА ВЫКЛ"). На а/м с разделительной решеткой: разомкнуть экран у проушины разделительной решетки с помощью шлицевой отвертки. Снимите косметическую лампу. Снять задний плафон. Снять поручни на крыше. Выкрутить винты -10- (2 шт.). Снять резиновый уплотнитель дверей в области потолочной панели. Привести спинку сиденья переднего пассажира в крайнее заднее положение. Привести спинку сиденья водителя в крайнее заднее положение. Для крепления облицовки потолка требуется помощь второго механика. Выкрутить винты -8- (2х) на рамке лампы. Для демонтажа следует выйти из а/м и равномерно опустить переднюю потолочную панель, при этом зажим -12- размыкается самостоятельно. Извлечь потолочную панель через заднюю дверь кузова (в наклонном виде). Установка: При установке соблюдать последовательность, поскольку в противном случае отцентровка обивки потолка невозможна. Осторожно защелкнуть заднюю потолочную панель во избежание вмятин. Осторожно ввести потолочную панель через крышку багажника (в наклонном положении). Механик должен держать потолочную панель -1- у зажима -12- у отверстия у кузова без фиксации в зажимах. Установить солнцезащитные козырьки -5-. Проложить плотный гофрированный картон под зажим -12-. Зафиксировать в зажиме переднюю панель с помощью легкого надавливания. Зафиксировать ободок фар крыши двойного спойлера -15-. Установка в обратном порядке
2. Распорки. Нет у верхней Airbag.
3. Кронштейн солнцезащитного козырька. Отжать с помощью малой шлицевой отвертки крышку -4-. Выкрутить винты -6- (2 шт.)
4. Колпачок
5. Солнцезащитный козырек. Освободить солнцезащитный козырек -5- из кронштейна -3-, расклипсовать крышку -13- и выкрутить винт -14-
6. Винты (2 шт.), момент затяжки 2,5 Нм
7. Болт, момент затяжки 2,5 Нм
8. Винты (2 шт.), момент затяжки 2,5 Нм
9. Центральный солнцезащитный козырек. Выкрутить винт -7-
10. Винты (2 шт.), момент затяжки 2,5 Нм
11. Зажимы (20х)
12. Зажимы. Заменить неисправный зажим. Отметить ручкой положение зажима -12- на потолочной панели -1-. Отрезать зажим -12- с помощью ножа от потолочной панели -1-. Приклеить горячим склеиванием новый зажим -12- на потолочную панель -1- таким образом, чтобы фиксирующая защелка зажима смотрела в сторону
13. Колпачок
14. Болт, момент затяжки 2,5 Нм
15. Защитная рама сдвижного люка
16. Вырез для разделительной решетки. Запасная потолочная панель без выреза для разделительной решетки -16-. Сделать вырез-углубление в запасной потолочной панели с помощью заводского комплекта для разделительной решетки -16-

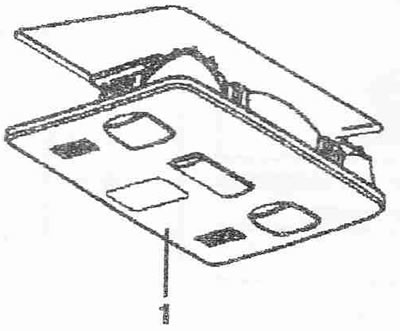

Снятие и установка переднего плафона
Снимите передний плафон -1- с задней стороны. Разъединить штекерные соединения плафона

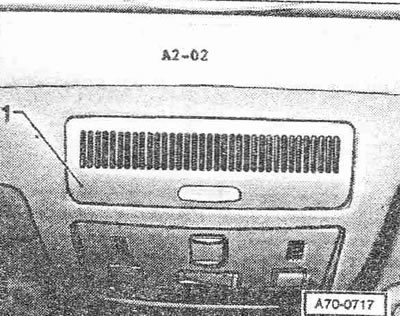

Снятие и установка крышки проема потолочной панели (с лампой "Подушка безопасности пассажира выкл")
Расклипсовать накладку -1-. Отсоединить штекерный разъем датчика системы охраны салона. Отсоединить штекерный разъем светового прибора "ПОДУШКА СО СТОРОНЫ ПАССАЖИРА, ВЫКЛ" (штекерное соединение с кабелем длиной ок. 20 см).

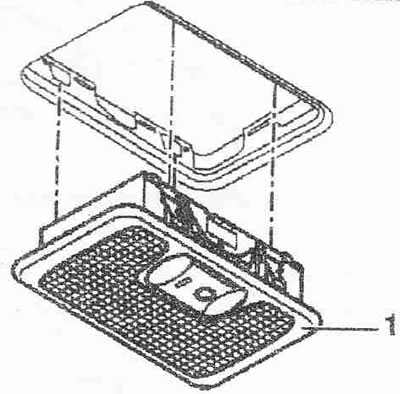

Снятие и установка заднего плафона
Снимите плафон -1- с передней стороны. Разъединить штекерные соединения плафона -1-.

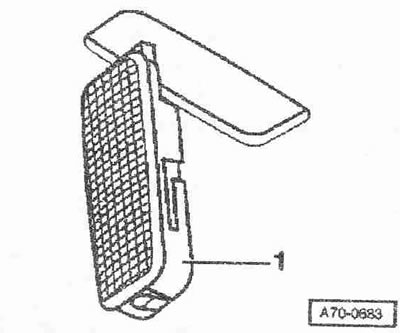

Снятие и установка косметической лампы
Снимите косметическую лампу -1-, начиная с левой стороны. Отсоединить штекерный разъем к косметической лампе -1-.
Снять ободки фары крыши двойного спойлера

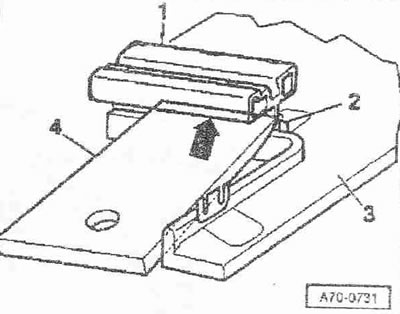

Провести специнструментом -Т10039/1- -4- у зажимов -2-, между ободками фар 1- и потолочной панелью -3-. Наклонить пластиковую чеку -4- (по направлению стрелки) у зажимов -2- и снимите ободки фар -1- из зажимов -2-. Установить ободки фары крыши двойного спойлера.

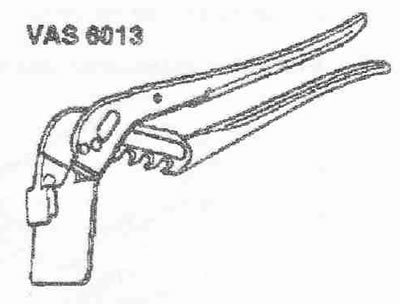

Для установки использовать щипцы -VAS 6013-.

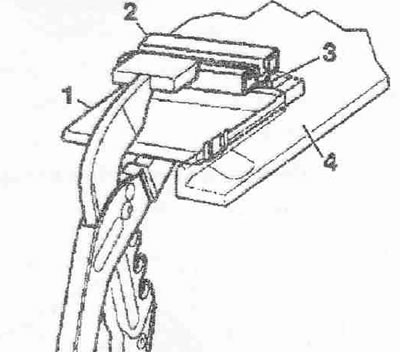

Нажать щипцами -1- на зажимы -3- у обода фары -2- и потолочной панели -4- и зафиксировать обод рамы.

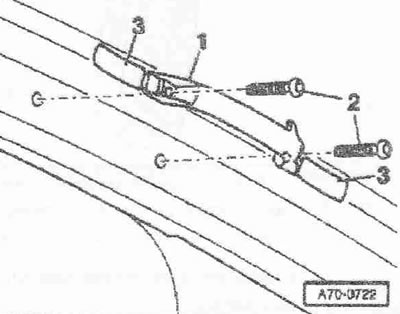

Снять ручку в раме крыши
Осторожно открыть шлицевой отверткой крышки -3-. Выкрутить винты -2- (2 шт.). Момент затяжки 4 Нм. 1. Поручень крыши.
