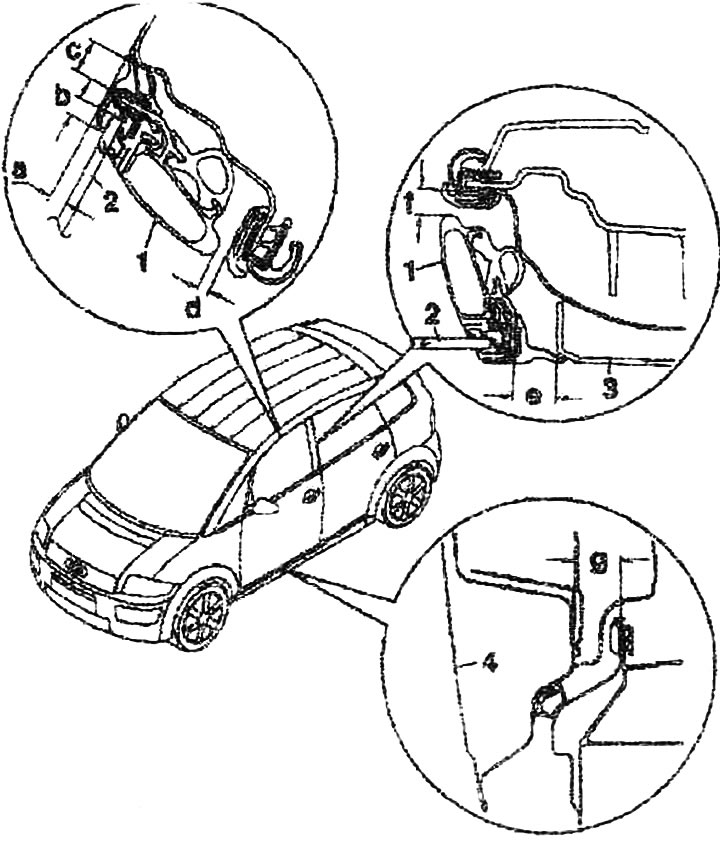

1. Кронштейн встроенных деталей двери. Размер -а- = 5 мм + 1,5 мм. Размер -а- отрегулировать при помощи вспомогательного шаблона. Размер -b- = 5 мм. 2 мм. Размер -с- = 9,5 мм ± 1 мм. Размер -d- = 8,5 мм ± 1 мм (расстояние до стойки В)
2. Стекло двери. Размер -b- = 5 мм. 2 мм. Для проверки размера -b- полностью закрыть стекло (ввести в уплотнитель двери). Отметить нижнюю кромку уплотнителя двери на стекле тонким фломастером. Открыть стекло и измерить размер -b- от верхней кромки стекла до нанесенной фломастером отметки
3. Накладка стойки С. Размер -е- = 15,5 мм ± 1 мм, размер -f- = 9 мм ± 1 мм
4. Передняя дверь. Размер -g- =31 мм ± 1 мм. Можно измерить только при снятой обшивке двери
Изготовление вспомогательного шаблона

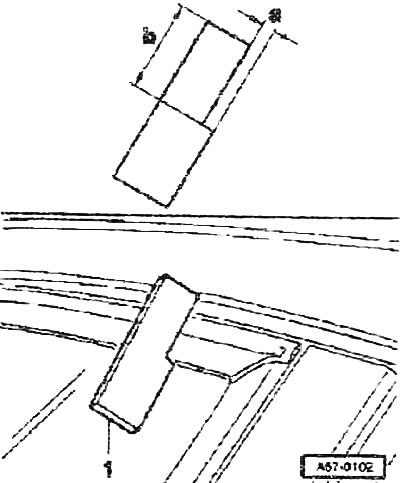

По заданным размерам изготовить вспомогательный шаблон, например, из пластмассы или фанеры. Размер -а- = 5 мм, размер -b- = прибл. 30 мм. При правильной регулировке кронштейна встроенных деталей двери шаблон должен прилегать к стеклу двери, а также к планке крыши, находясь при этом на расстоянии прибл. 100 мм от стойки В.
Петли передних дверей

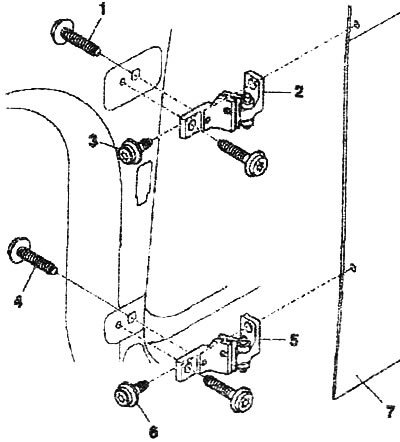

1. Болт Тогх, 30 Нм. Доступен из салона а/м. Перед отворачиванием необходимо снять нижнюю облицовку стойки А.
2. Верхняя петля двери
3. Болт Тогх, 30 Нм
4. Болт Тогх, 30 Нм. Доступен из салона а/м. Перед отворачиванием необходимо снять облицовку нижнюю стойки А.
5. Нижняя петля двери
6. Болт Тогх, 30 Нм
7. Передняя дверь
Ширина стыка

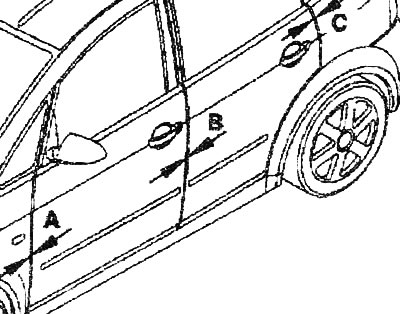

Задняя дверь должна быть отрегулирована. Размер -А- = 3,5 мм ± 0,5 мм, размер -В- = 4 мм ± 0,5 мм, размер -С- = 3,5 мм ± 0,5 мм. Ширину стыков проверять с помощью установочного шаблона -3371-. Величину зазоров или ширину стыков можно отрегулировать путем отворачивания шарнирных болтов и перемещения дверей.
Регулировка при помощи скобы замка

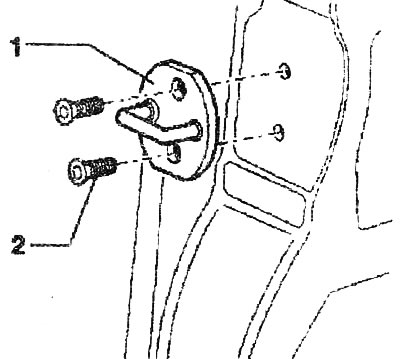

На скобе замка или на стойке В находятся метки, по которым можно точно отрегулировать дверь. Ослабить болты -2-. Переместить скобу замка -1- так, чтобы дверь находилась на одном уровне с контуром кузова. Затянуть болты. Момент затяжки 20 Нм. Регулировка разрешается только по направлению к центру а/м, а не по высоте.
