Полностью открыть сдвижной люк. При помощи небольшой отвертки -1- сжать крепежную клипсу -2- обтекателя -3-.
Вынуть крепежную клипсу -1- по направлению вверх из рамы люка.
Вынуть обтекатель -1- сбоку из прижимной планки -2-. При установке расположить обтекатель -1- в направлении стрелки - по центру прижимной планки -2-. Вдавить фиксатор в раму сдвижного люка. При этом фиксатор должен войти в отверстие -стрелка- рамы.

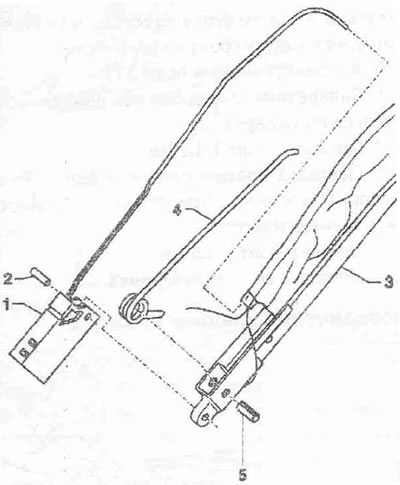

Замена поворотной пружины обтекателя
1. Фиксатор. Перед снятием демонтировать обтекатель. Выбить стопорный штифт и вынуть фиксатор из текстильного кожуха обтекателя
2. Стопорный штифт
3. Обтекатель
4. Поворотная пружина обтекателя. Перед снятием демонтировать обтекатель. Выбить просечной штифт. Вынуть поворотную пружину из направляющей обтекателя
5. Просечной штифт
