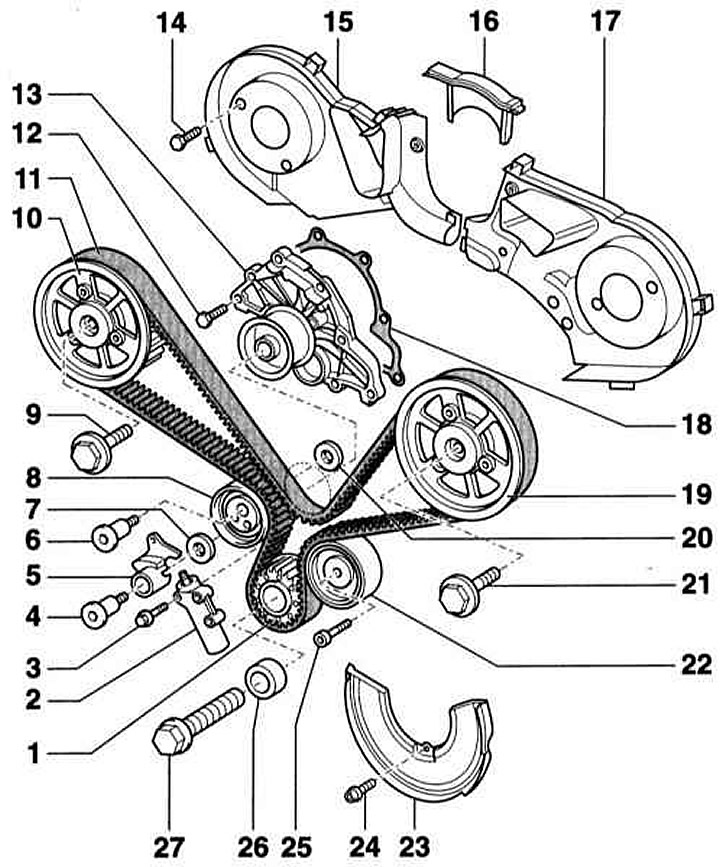

Pogonske bregaste osovine sa zupčastim remenom. Dizel motor 2.5L
- 1 — Kotač zupčastog remena koljenastog vratila. Montaža je moguća samo u jednom položaju. Ne smije se dopustiti da ulje dođe u dodir sa susjednom površinom kotača/radilice
- 2 — Uređaj za zatezanje zupčastog remena
- 3 - Vijak, 10 Nm
- 4 - Vijak, 42 Nm
- 5 - Zatezna poluga. Umetnite pak 7
- 6 - Vijak, 42 Nm
- 7 — Podloška zatezne poluge
- 8 - Zatezni valjak. Umetnite pak 20
- 9 - Vijak s prirubnicom, 75 Nm
- 10 - Kotač bregastog vratila. Za usisnu bregastu osovinu
- 11 - Zupčasti remen
- 12 - Vijak, 10 Nm
- 13 - Pumpa rashladne tekućine
- 14 - Vijak, 10 Nm
- 15 — stražnji desni poklopac zupčastog remena
- 16 - stražnji središnji poklopac zupčastog remena
- 17 - stražnji lijevi poklopac zupčastog remena
- 18 - Brtva za brtvljenje. Obavezno zamijenite
- 19 — Kotač bregastog vratila ulaznih ventila
- 20 - Podloška zateznog valjka
- 21 - Vijak s prirubnicom, 75 Nm
- 22 - Vodeći valjak
- 23 - donji poklopac zupčastog remena
- 24 - Vijak, 10 Nm
- 25 - Vijak, 45 Nm
- 26 — Daljinski rukavac
- 27 - Vijak, 200 Nm + 180°

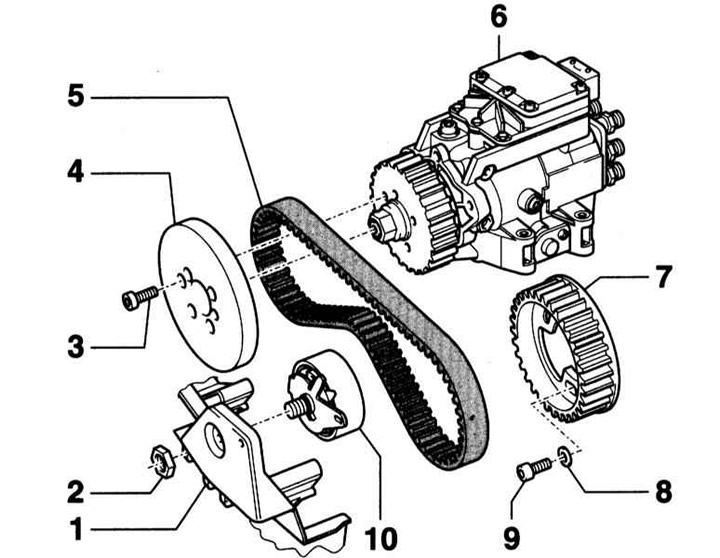

Zupčasti remen pogona pumpe za ubrizgavanje
- 1 - Držač ventilatora s viskoznom spojkom
- 2 - Matica, 36 Nm
- 3 - Vijak, 22 Nm
- 4 - Prigušivač torzijskih vibracija kotača pumpe za ubrizgavanje
- 5 - Pumpa za ubrizgavanje zupčastog remena
- 6 - pumpa za ubrizgavanje
- 7 - Kotač visokotlačne pumpe za gorivo s potisnim prstenom na jednoj ili obje strane. Prilikom ugradnje, ugradite u središte utora. Nakon ugradnje provjerite početak ubrizgavanja i podesite (rad servisa)
- 8 - Podloška
- 9 - Vijak, 22 Nm
- 10 - Zatezni valjak. Za pogon zupčastog remena pumpe za ubrizgavanje
