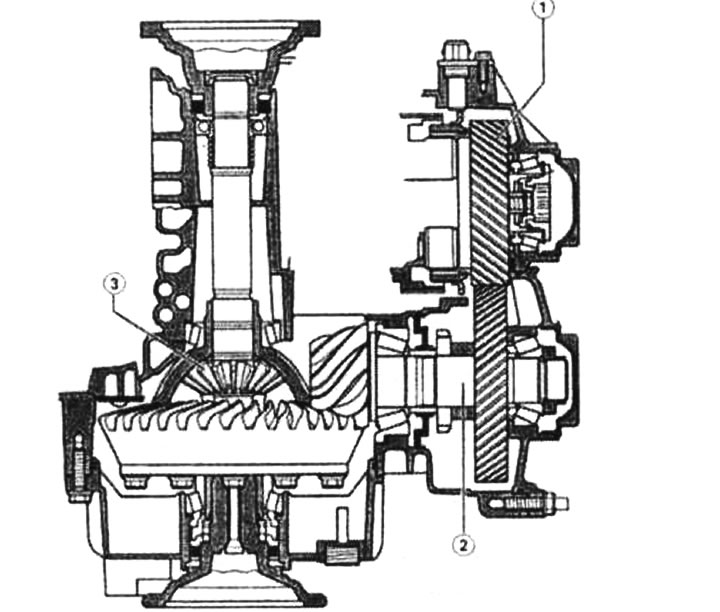

Prorez glavnog zupčanika: Snaga se prenosi preko pogonskog zupčanika 1, pogonskog zupčanika 2 do diferencijala 3.
Glavni zupčanici i poluosovine
Krajnji pogon: Krajnji prijenos je u istom kućištu radilice zajedno s diferencijalom i ručnim ili automatskim mjenjačem. U kućištu radilice nalaze se i četiri međusobno povezana konusna zupčanika, od kojih su dva spojena na poluosovine.
Vožnja u ravnoj liniji: Oba prednja kotača okreću se brzinom pogonskog zupčanika. Diferencijal se vrti istom brzinom, konusni zupčanici se ne vrte.
Vožnja u zavoju: kotač s vanjske strane zavoja prijeđe veću udaljenost od unutarnjeg kotača. Različite brzine kotača moraju se kompenzirati, inače će se automobil trzati u zavojima i vrtjeti prednje kotače. U akciju stupaju konusni zupčanici: brža rotacija vanjskog konusnog zupčanika, kroz oba konusna zupčanika prijenosa, djeluje na stožasti zupčanik, koji se nalazi s unutrašnje strane zavoja, i ovaj se zupčanik počinje sporije okretati.
Prijenos snage na prednje kotače (od diferencijala) odvija kroz dvije poluosi (zglobna vratila). U ovom slučaju koriste se dvije vrste zglobova: ili zglob jednakih kutnih brzina, ili zglob «tronožac». U prvom slučaju, kada je šarka savijena, šest kuglica se kreće u posebno brušenim kanalima. U ovom slučaju, pod bilo kojim kutom zavoja osovine, osiguran je ravnomjeran prijenos sile. u šarku «tronožac» umjesto šest kuglica, tri su valjka na igličastim ležajevima. Ove šarke smanjuju prijenos vibracija s pogona na tijelo.
U vozilu s pogonom na sve kotače, pogonska sila s motora prenosi se na središnji diferencijal, a s diferencijala na prednju i stražnju osovinu. Za pogon stražnjih kotača u modelu s pogonom na sve kotače, kao u automobilu s pogonom na stražnje kotače, mora postojati dodatna kardanska osovina, diferencijal i osovine stražnje osovine. Središnji diferencijal automatski i čisto mehanički regulira raspodjelu snage između dviju osovina. Ako se osovine okreću različitim brzinama, tada se diferencijal sam blokira. Održavanje središnjeg diferencijala nije predviđeno, služi tijekom cijelog životnog vijeka vozila.
