Razvodnik goriva u ASN·motoru: 1 - opružna kopča, 2, 4 i 11 - o-prstenovi, 3 - ventil za ubrizgavanje, 5 - povratni vod goriva, 6 - dovodni vod goriva, 7 i 9 - vijci (10 Nm), 8 - razvodna cijev, 10 - opružna kopča, 12 - regulator tlaka goriva, 13 - vakuumsko crijevo.

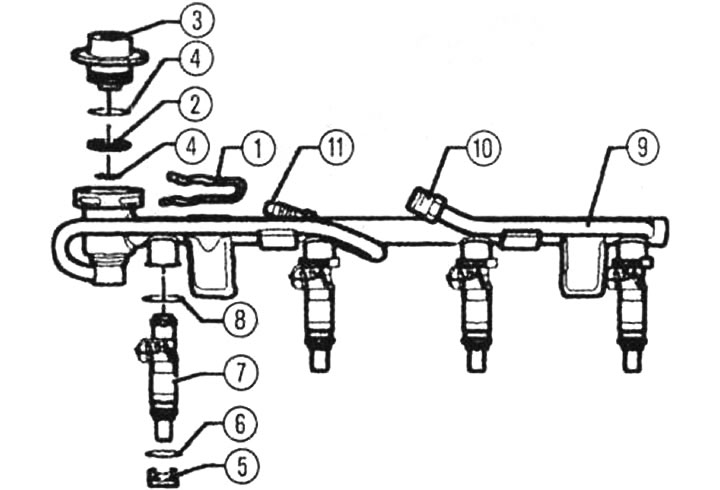

Razdjelnik goriva u ALT motoru: 1 - opružna kopča, 2 - mrežica, 3 - regulator tlaka goriva, 4, 6 i 8 - O-prstenovi, 5 - opružna kopča, 7 - ventil injektor, 9 - razvodnik goriva, 10 - priključak dovodnog cjevovoda, 11 - priključak povratnog cjevovoda.

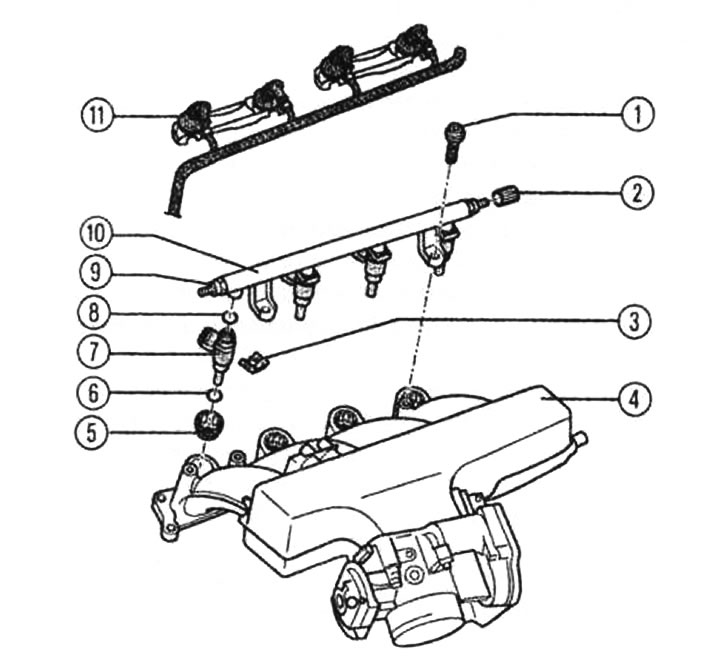

Razdjelnik goriva u AVJ motoru: 1 - imbus vijak (10 Nm), 2 - kapa, 3 - opružna stezaljka, 4 - ulazni plinovod (s kontrolom gasa i senzorom temperature usisnog zraka), 5 - umetak za injektor ventila (3 Nm), 6 i 8 - O-prstenovi, 7 - mlaznica ventila, 9 - dovod goriva, 10 - povratni vod goriva, 11 - četiri odvojiva priključka za mlaznice ventila.

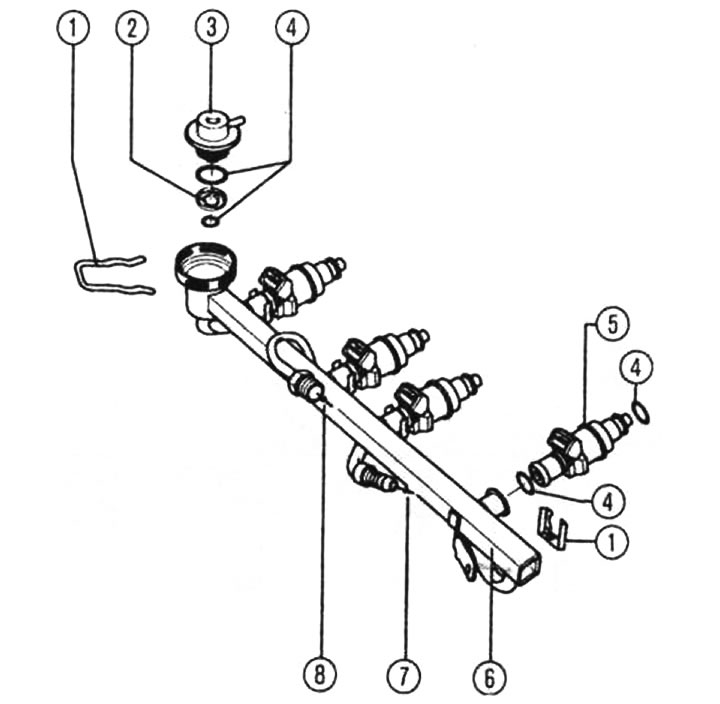

Razdjelnik goriva u ALZ motoru: 1 - opružna kopča, 2 - mrežica, 3 - regulator tlaka goriva, 4 - O-prsten, 5 - mlaznica ventila, 6 - razdjelnik goriva, 7 - priključak povratnog cjevovoda, 8 - priključak dovodnog cjevovoda.
